Описание
Hantek 2.4MSa/s автомобиля тестирование DAQ Программируемый генератор 1008C USB 8CH Автомобильный диагностический осциллограф
Особенности:
8 каналов осциллограф для тестирования автомобиля. Более 80 типов автомобильной диагностической функции (Зажигание/датчик/Обнаружение шины/Выступит в/Стартер и зарядный схемы<Span line-Высота: 20px; цвет фона: # eef0f2; Цвет: #2e3033; "=" style = "граница: 0px none; list-style: none; Маржа: 0px; подкладка: 0px; "> и т. д.).
Функция видеопомощи, предоставляет видео помощь диагностики, которая может смотреть онлайн,
Диагностический результат может быть сгенерирован диагностический отчет., распечатанный или сделанный скриншот, нажимая один ключ, много методов для сохранения данных.
Поддерживается для записи сигнала в течение длительного времени. Он может имитировать сигнал распредвала и коленчатого вала.
Передача сигналов через USB 2,0 разъем интерфейса и воспроизведение, и не нужно дополнительное питание;
Осциллограф:
8 каналов осциллограф, частота дискретизации в реальном времени 2.4MSa/s.
12 бит вертикального разрешения, функция анализа спектра.
Программируемый генератор:
8 каналов программируемый генератор.
Могут аналоговые сигналы коленчатого вала, распредвала и т. д.
Прочие ожерелья и подвески:
USB 2,0 разъем интерфейса и play, и нет необходимости в дополнительном блоке питания;
Более 20 типов автоматической функции тестирования, аналогичный интерфейс с осциллографом benchtop, простой в использовании;
Поддержка программного обеспечения: Windows NT, Window 2000, Windows XP, VISTA, Windows 7, Windows 8.
Технические характеристики:
| Режим осциллографа | |
| Вертикальный Системы | |
| Аналоговый канал | 8 |
| Вход сопротивление | Сопротивление: 1 M |
| Вход чувствительность | 10 мВ/div до 5 В/div |
| Вход муфта | DC |
| Разрешение | 12 бит |
| Горизонтальные Системы | |
| Глубина памяти | 4 K |
| Макс. Вход | 400 В (DC + AC пик) |
| Частота дискретизации в реальном времени | 2.4MSa/s |
| Время база диапазон | 1ns/div до 20000 s/div (1-2-5sequences) |
| Время база Precision | 50ppm |
| Спусковая система | |
| Время база диапазон | 1ns/div до 20000 s/div (1-2-5sequences) |
| Время база Precision | 50ppm |
| Источник запуска | CH1, CH2, CH3, CH4, CH5, CH6, CH7, CH8 |
| Режим триггера | Край |
| X-Y режим | |
| Оси X Вход | CH1 |
| Оси Y Вход | CH2 |
| Курсоры и измерения | |
| Напряжение измерения | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot |
| Измерение времени | Частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл |
| Курсоры измерения | Горизонтальный, вертикальный, трек, режимы автоматического измерения |
| Аналоговый сигнал процесс | +,-, X, ÷, FFT, Invert |
| Напряжение диапазон | От 10 мВ до 5 В/div x 1 зонд От 100 мВ до 50 В/div x 10 зонд 10 в до 5000 в/div x 1000 зонд 100 В до 50000 в/div x 10000 зонд 200мВ до 100 В/div 20:1 |
| Текущий диапазон | 100mA to50.0A/div CC65 (20A) 1000mA to500.0A/div CC65 (65A) 1A to100.0A/div CC650 (60A) 1A to200.0A/div CC1100 (100A) 10A to2000.0A/div CC1100 (1100A) |
| FFT | Прямоугольная, Hanning, Hamming, окно черного человека |
| Математика | Сложение, вычитание, умножение, деление |
| Программируемый генератор | |
| Канал | 8 |
| Выход уровня | LVTTL |
| Диапазон частот | 0-250 кГц |
| Интерфейс | USB 2,0 |
| Мощность | Нет необходимости в дополнительном блоке питания |
| Общие | |
| Размер | 185*150*27 мм/7,3*5,9 * 1.06in |
| Вес | 319 г/11,28 унций |
| Посылка Размеры | 23*17*7,5 см/9,05*6,7 * 2.95in (Д * Ш * В) |
| Посылка Вес | 915 г/32,29 унций |

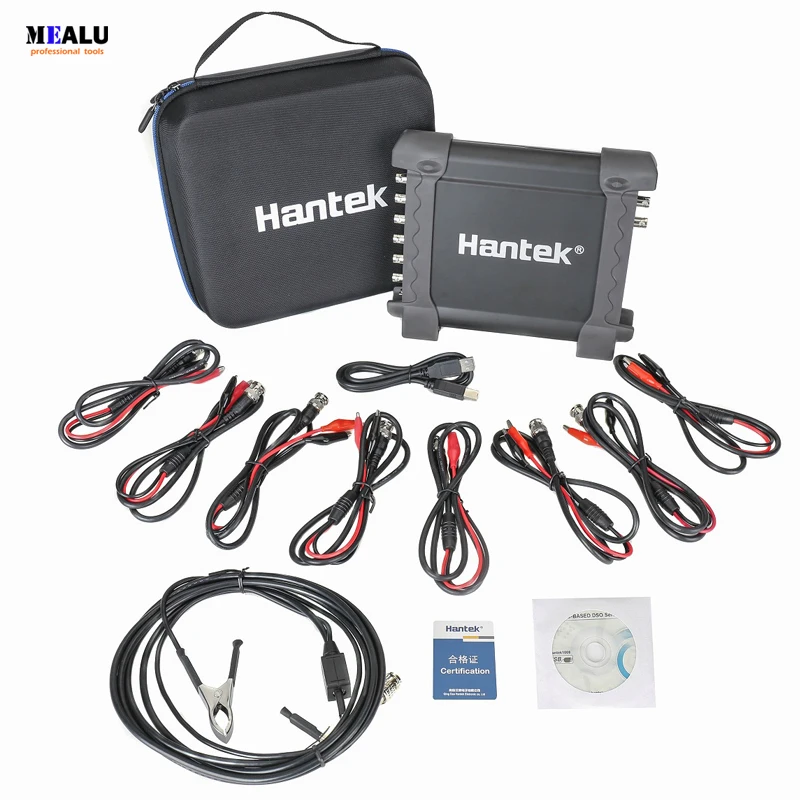

Посылка список:
1 * 1008C DAQ осциллограф
4 * Крокодил зонды/кабель
1 * вторичный зонд зажигания
4 * разъемы BNC
1 * кабель USB
1 * CD
Характеристики
- Номер модели
- 1008C
- Разрешение дисплея
- 640*480 Пикселей
- Размер дисплея
- Нет
- Материалы для самостоятельного изготовления
- Электрический
- Бренд
- LUBOSKY
- Цифровых каналов
- 8
- Ширина браслета
- 0-250kHz
- Частота дискретизации в реальном времени
- 2.4MSa/s
