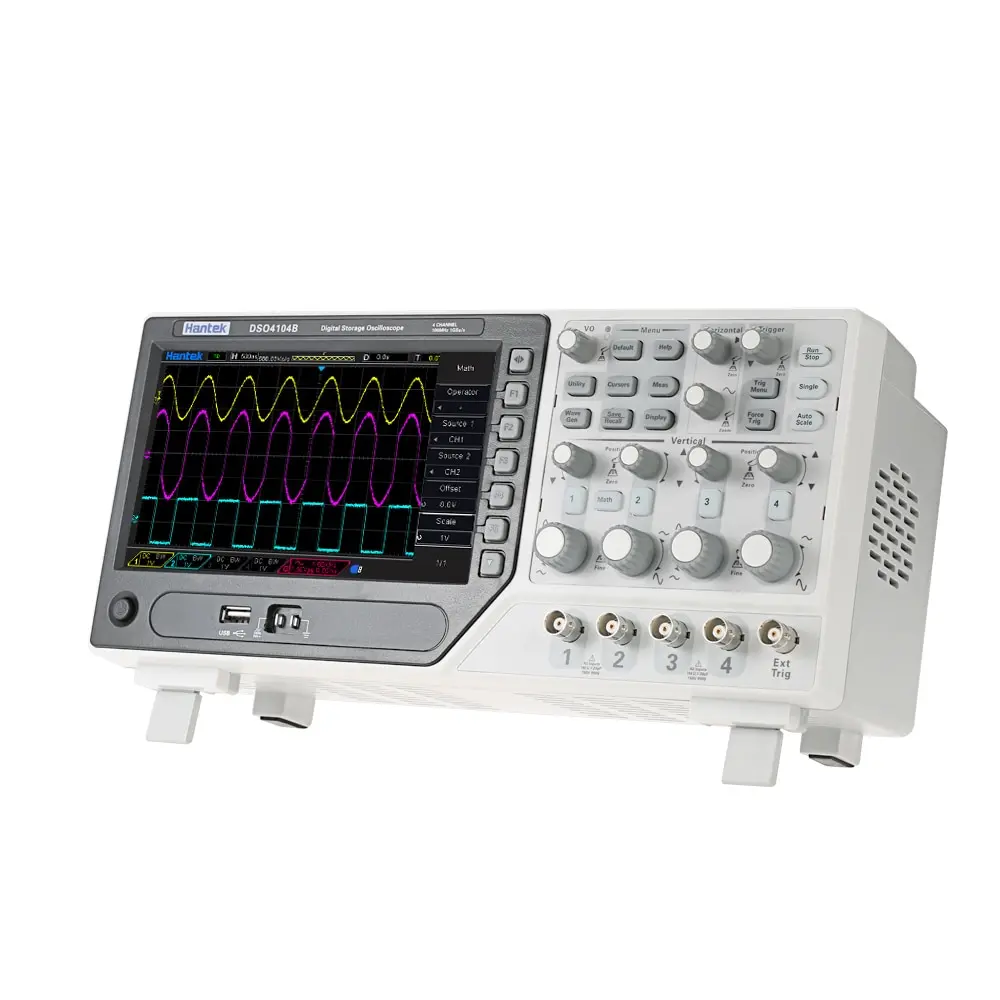

Hantek DSO4104B цифровой осциллограф настольный 4CH USB осциллограф пропускная способность 8 бит 100 МГц 1GS/s частота дискретизации

Hantek DSO4104B цифровой осциллограф настольный 4CH USB осциллограф пропускная способность 8 бит 100 МГц 1GS/s частота дискретизации

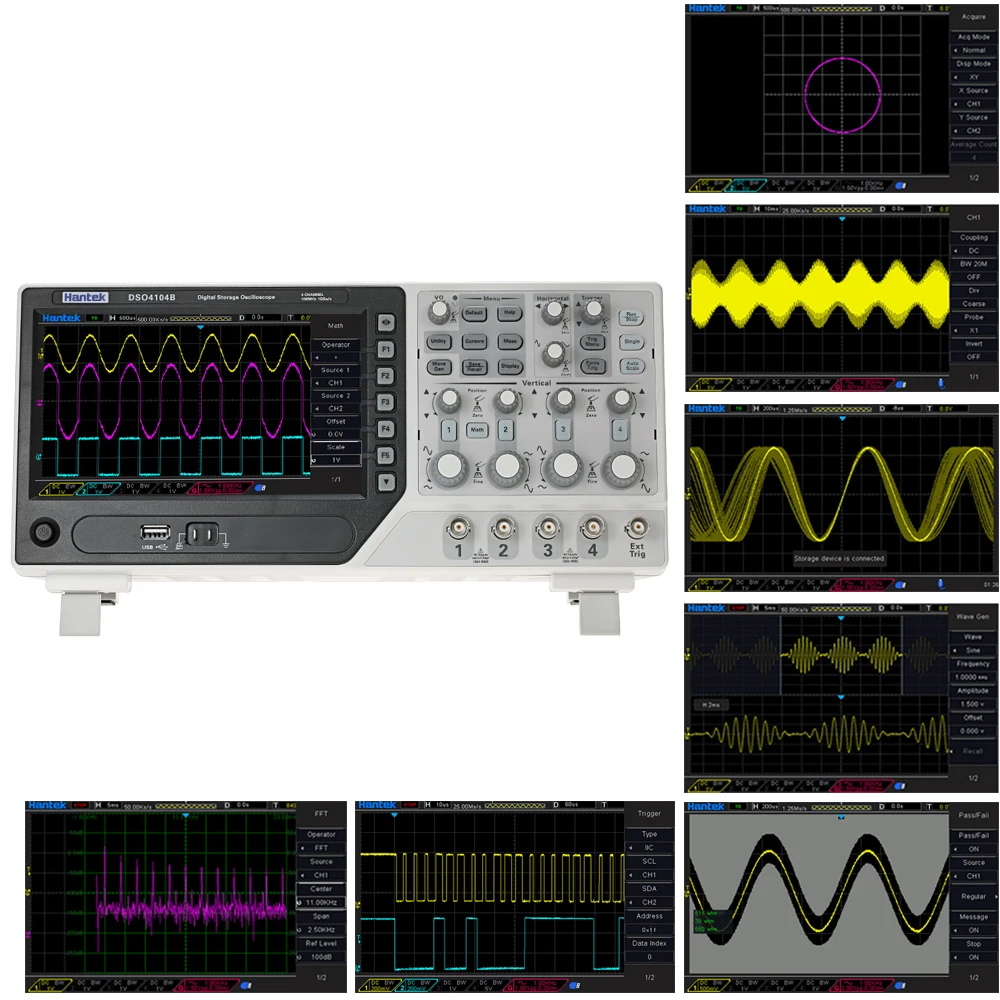

4-канальный цифровой осциллограф, полоса пропускания 100 МГц, минимальный диапазон измерений 500мкв/див, частота дискретизации 1GS/s, усовершенствованная цифровая система триггера, высокая чувствительность триггера, Низкий джиттер триггера, высокое разрешение и 7 дюймов 64 K цветной TFT (800*480).

Особенности:
4-канальный осциллограф + EXT + DVM + Функция автоматического диапазона.
Полоса пропускания 100 МГц, минимальный диапазон 500μV/div и 1GS/s частота дискретизации.
Более 32 типов функции автоматического измерения.
Усовершенствованная цифровая система триггера, высокая чувствительность триггера.
Более 14 типов триггерных функций: edge, overtime, pulse, шаблон, интервал и т. Д.
Встроенный usb-хост/устройство, удобно общаться с ПК. Поддержка u-диска хранения/обновления системы.
Поддержка различных команд дистанционного управления SCPI.
Стабильное и надежное качество, прочный и прочный.
Технические характеристики:

Модель	DSO4104B
Пропускная способность	100 МГц
По горизонтали
Образец диапазон скорости цифрового потока	1GS/s
Сигналов интерполяции	(Син х)/х
Запись Длина	Максимум 64 K образцов на один канал;
	Максимум 32 K образцов на двухканальный (4 K, 32 K опционально)
SEC/DIV диапазон	2ns/div ~ 100 s/div
	1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, 5 последовательности
Скорость выборки и точность времени задержки	± 50ppm
Точность измерения времени дельты (Полная Полоса пропускания)	Одиночная съемка, обычный режим ± (1 интервал выборки + 100ppm × Чтение + 0.6ns)
	> 16 средних показателей ± (1 интервал выборки + 100ppm × Чтение + 0.4ns)
	Интервал выборки = s/div ÷ 200
Вертикальный
AD конвертер	8-бит, каждый канал выборку одновременно
Вольт/DIV диапазон	500μv/div до 10 V/div при вводе с байонетным коаксиальным разъемом
Диапазон местоположения	500мкв/див ~ 20мв/див, ± 400мв
	50 мВ/див ~ 200 мВ/див, ± 2 в
	500 мВ/див ~ 2 В/див, ± 40 в
	5 В/div ~ 10 В/div, ± 50 в
Выбираемый аналоговый лимит полосы пропускания, типичный	20 МГц
Низкочастотная характеристика (-3 дБ)	≤10hz на BNC
Время подъема на BNC, типичное	<3.5ns
DC усиления точность	± 3% для нормального или среднего режима приема, 10 в/div до 10 мВ/div
	± 4% для нормального или среднего режима приема, 5 мВ/div до 500 мкВ/div
Примечание: полоса пропускания уменьшается до 6 МГц при использовании 1х зонда.
Приобретение
Приобретение режимов	Нормальный, пик обнаружения, средний и HR
Тариф приема, типичный	До 2000 сигналов в секунду на канал (обычный режим приема, без измерения)
Последовательность	Режим приобретения	Приобретение времени остановки
Нормальный, пиковое Обнаружение	При однократном приобретении на всех каналах одновременно
Средний	После N приобретений на всех каналах одновременно, N может быть настроен на 4,8, 16,32, 64 или 128
Триггер
Режим	Автоматический, нормальный
Уровень	CH1 ~ CH4	± 4 деления от центра экрана
	EXT	0 ~ 3,3 V
Выравнивание диапазон	20ns ~ 10 s
Точность уровня триггера	CH1 ~ CH4	0.2div × volts/div в пределах ± 4 деления от центра экрана
	EXT	± (6% настроек + 40 мВ)
Фронту сигнала
Наклон	Рост, падение, рост и падение
Источник света	CH1 ~ CH4/EXT
Импульсный Ширина
Полярности	Положительный или отрицательный
Состояние (в тех случаях, когда)	<,>, & Ne;, =
Источник света	CH1 ~ CH4
Ширина диапазон	8ns ~ 10 s
Разрешение	8ns
Склон
Наклон	Расти, падать,
Состояние (в тех случаях, когда)	<,>, & Ne;, =
Источник света	CH1 ~ CH4
Временной диапазон	8ns ~ 10 s
Разрешение	8ns
Видео вспышка триггера
Сигнал Стандартный	NTSC PAL
Источник света	CH1 ~ CH4
Синхронизации	Сканлин, линрнум, оддфилд, эвенфилд и оллфилд
Триггерный триггер
Источник света	CH1 ~ CH4
Полярности	Положительный или отрицательный
Временной диапазон	8ns ~ 10 s
Разрешение	8ns
Окно триггер
Источник света	CH1 ~ CH4
Узор триггер
Шаблон	0: нижний уровень; 1: высокий уровень;
Уровень	CH1 ~ CH4
Интервал запуска
Наклон	Расти, падать,
Состояние (в тех случаях, когда)	<,>, & Ne;, =
Источник света	CH1 ~ CH4
Временной диапазон	8ns ~ 10 s
Разрешение	8ns
В соответствии с Amp
Полярности	Положительный или отрицательный
Состояние (в тех случаях, когда)	<,>, & Ne;, =
Источник света	CH1 ~ CH4
Временной диапазон	8ns ~ 10 s
Разрешение	8ns
UART триггер
Состояние (в тех случаях, когда)	Запуск, остановка, данные, ошибка четности, ошибка COM
Источник (RX/TX)	CH1 ~ CH4
Формат данных	С шестигранной головкой
Состояние (в тех случаях, когда)	<,>, & Ne;, =
Данные Длина	1 байт
Данные Длина	5 бит, 6 бит, 7 бит, 8 бит
Четность	Нет, нечетный, ровный
Холостого хода уровень	Высокий, низкий
Скорость передачи (на выбор)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с
Скорость передачи (на заказ)	300 бит/с ~ 334000бит/с
LIN триггер
Состояние (в тех случаях, когда)	Интервальное поле, поле синхронизации, поле Id, ошибка синхронизации Id, идентификатор, Id и данные
Источник света	CH1 ~ CH4
Формат данных	С шестигранной головкой
Скорость передачи (на выбор)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с
Скорость передачи (на заказ)	300 бит/с ~ 334000бит/с
Может вызвать
Состояние (в тех случаях, когда)	Стартовый бит, удаленный кадр, идентификатор кадра данных, идентификатор кадра, идентификатор DataFrame A, рамка ошибок, все ошибки, ошибка Ack, перегрузка Fram
Источник света	CH1 ~ CH4
Формат данных	С шестигранной головкой
Скорость передачи (на выбор)	10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
Скорость передачи (на заказ)	5 кбит/с ~ 1 Мбит/с
SPI триггер
Источник (CS/CLK/данные)	CH1 ~ CH4
Формат данных	С шестигранной головкой
Данные Длина	4, 8, 16, 24, 32
Межсоединений интегральных схем триггер
Источник (SDA/SCL)	CH1 ~ CH4
Формат данных	С шестигранной головкой
Индекс данных	0 ~ 7
Состояние (в тех случаях, когда)	Запуск, остановка, без Ack, адрес, данные, перезапуск
Входы
Вход муфта	DC, AC или GND
Входное сопротивление, соединение постоянного тока	20пф±3 пФ, 1м±±2%
Затухания зонда	1X, 10X
Поддерживается зонд затухание факторов	1X, 10X, 100X, 1000X
Категория перенапряжения	300 В CAT II
Максимальная Вход Напряжение	300 VRMS (10X)
Измерений
Курсоры	Разница напряжения между курсорами: △V Разница во времени между курсорами: △T Взаимный △T в герцах (1/& Delta; T)
Автоматические измерения	Частота, период, средняя, Pk-Pk, RMS, PeriodRms, Min, Max, RiseTime, FallTime, + width,-width, + Duty,-Duty, Vbase, Vtop, Vmid, vamp, Overshoot, Preshoot, PeriodAvg, FOVShoot, RPREShoot, B width, FRR, FFF, FRF, FFR, LRR, LRF, LFR и LFF
Общие характеристики
Дисплей
Дисплей Тип	7 дюймов 64 K цветной TFT (диагональный жидкокристаллический)
Разрешение дисплея	800 по горизонтали на 480 по вертикали
Дисплей контраст	Регулируемый
Зонд компенсатор Выход
Выходное напряжение, типичный	Около 2Vpp в ≥1MΩ нагрузке
Частота, типичный	1 кГц
Питание
Тип штекера	Вилка стандарта США/вилка стандарта ЕС(По желанию)
Поставка Напряжение	США: 100-120VACRMS (± 10%), 45 Гц до 440 Гц, CATⅡ ЕС: 220-240 вакуумов (± 10%), 45 Гц до 66 Гц, CATⅡ
Мощность потребления	<30 W
Предохранитель	T, 3.15A, 250 V, 5x20 мм
На окружающую среду
Операционной Температура	0 ~ 50 °C (32 ~ 122 °F)
Для хранения Температура	-40 ~ + 71 °C (-40 ~ 159,8 °F)
Влажность	≤ + 104 °F (≤ + 40 °C): ≤90% относительная влажность
	106 °F ~ 122 °F (+ 41 °C ~ 50 °C): ≤60% относительная влажность
Метод охлаждения	Конвекционная печь
Высота над уровнем моря	Операционная и нерабочем	3000 м (10000 футов)

Материал: АБС-пластик
Модель зонда осциллографа: PP-80/150/200
Длина зонда: прибл. 130 см/51.2in
Длина кабеля питания: прибл. 150 см/59in
Длина usb-кабеля: прибл. 107 см/42.1in
Размер осциллографа: 31,8*11*15 см/12,5*4,33 * 5.9in (Д * Ш * В)
Вес осциллографа: 2,9 кг/фунтов
Размер посылка: 38,5*20,5*25,5 см/15,1*8,1 * 10in (Д * Ш * В)
Посылка Вес: 3,97 кг/8.75lb
Посылка список:
1 * цифровой осциллограф
4 * щупов осциллографа
1 * USB кабель
1 * Мощность кабель
1 * CD-плеер
Примечание:
Пожалуйста, внимательно прочитайте руководство по эксплуатации на CD, чтобы избежать травм и предотвратить повреждение этого продукта.

Доставка:

1. Мы гарантируем отправку товара в течение 24-72 часов после подтверждения оплаты, за исключением праздников.
2. Мы отправляем по Почта Китая, HKpost EMS, DHL, FedEx, в соответствии с вашим выбором при размещении заказов.
3. Если вы не получили товар через 45 дней, пожалуйста, не стесняйтесь связаться с нами. Мы приложим все усилия, чтобы решить проблему.
4. Мы не несем ответственности за задержки, связанные с таможней, ввозными пошлинами, налогами или другими таможенными пошлинами.

Гарантия:

1. Все товары имеют гарантию 1 год. Если ваша покупка не соответствует товарному качеству, пригодности для цели или соответствует описанию, мы можем убедиться, что ваши проблемы решены.
2. Для неправильно отправленных товаров, пожалуйста, свяжитесь с нами в течение 48 часов после доставки. Мы организуем доставку правильных товаров или вернем всю вашу оплату.
3. Для дефектных или неисправных продуктов, пожалуйста, сделайте фотографии или видео, мы повторно отправим или вернем деньги после подтверждения.
