Описание

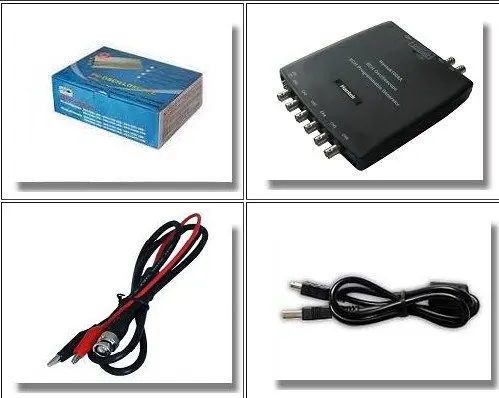

Hantek1008A 8-канальный сетевой видеорегистратор USB Виртуальный Автомобильный USB осциллограф/сбора данных карты/8-канальный сетевой видеорегистратор генератор сигналов
1. Особенности
Высокоэффективный и экономичный; 8 каналов осциллограф для тестирования транспортного средства; 2.4MSa/s частота дискретизации в реальном времени, 12 бит вертикального разрешения;

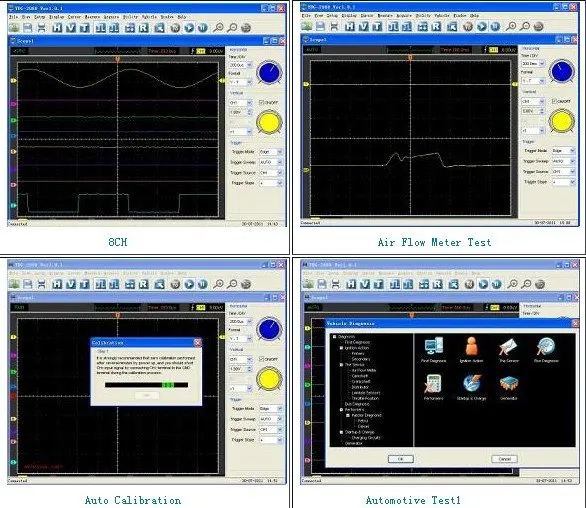

1) осциллограф
8 каналов осциллограф, 2.4MSa/s частота дискретизации в реальном времени
12 бит вертикальное разрешение, функция анализа спектра
2) Программируемый генератор
8 каналов программируемый генератор

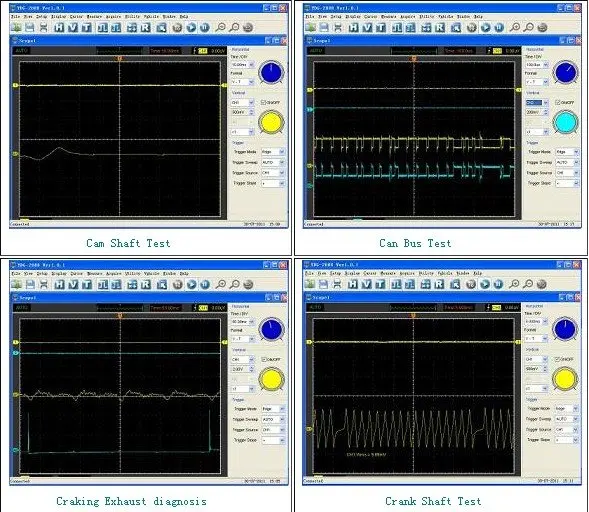

Могут ли аналоговые сигналы коленчатого вала, распределительного вала и т. д.
3) Прочие ожерелья и подвески
Разъем интерфейса USB 2,0 и воспроизведение, не требует дополнительного питания;
Более 20 типов функции автоматического тестирования, аналогичный интерфейс с настольным осциллографом, прост в использовании;
Поддержка программного обеспечения: Windows NT, Window 2000, Windows XP, VISTA, Windows 7;
Предоставьте второй код демонстрационной версии в VC, VB, LABVIEW.
2. Параметры
| Модель | Hantek1008A | |
| Режим осциллографа | ||
| Вертикальный | Аналоговый канал | 8 |
| Вход сопротивление | Сопротивление: 1 мΩ | |
| Вход чувствительность | 10 мВ/див до 5 В/Див | |
| Вход муфта | Постоянного тока | |
| Разрешение | 12 бит | |
| По горизонтали | Объем памяти | 4 K |
| Макс. Вход | 400 В (DC + AC пик) | |
| Частота дискретизации в реальном времени | 2.4MSa/s | |
| Временной диапазон развёртки | 1ns/div к 20000 s/div (1-2-5 последовательностей) | |
| Время Основание точность | ± 50ppm | |
| Триггер | Источник света | CH1, CH2, CH3, CH4, CH5, CH6, CH7, CH8 |
| Режим | Края | |
| X-Y режим | Перемещение по оси Вход | CH1 |
| Ось Y Вход | CH2 | |
| Курсоры и измерения | Напряжение измерения | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot |
| Измерения времени | Частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл | |
| Курсоры измерения | Горизонтальные, вертикальные, трековые, автоматические Режимы измерения | |
| Аналоговый сигнал процесса | +,-, X, ÷, FFT, Invert | |
| Напряжение диапазон | 10 мВ до 5 В/div @ x 1 зонд | |
| 100mV до 50 V/div @ x 10 зонд | ||
| 10 в до 5000 в/div @ x 1000 зонд | ||
| 100 V до 50000 V/div @ x 10000 зонд | ||
| 200мВ до 100 В/div @ 20:1 | ||
| Постоянная сила тока | 100mA для 50.0A/div @ CC65 (20A) | |
| 1000mA для 500.0A/div @ CC65 (65A) | ||
| 1А до 100.0A/div @ CC650 (60A) | ||
| 10А до 1000.0A/div @ CC650 (650A) | ||
| 1A для 200.0A/div @ CC1100 (100A) | ||
| 10A для 2000.0A/div @ CC1100 (1100A) | ||
| Курсор | Разница в времени/частоте, разница в напряжении | |
| БПФ | Прямоугольная, Hanning, Hamming, Blackman Window | |
| Математика | Сложение, вычитание, размножение, деление | |
| Программируемый генератор | ||
| Канал | 8 | |
| Выход уровня | LVTTL | |
| Частотный диапазон | 0-250 кГц | |
| Интерфейс | USB 2,0 | |
| Мощность | Не нужен дополнительный источник питания | |
| Измерение | Размер | 185x150x27 (мм) |
| Вес | 0,35 кг | |
3. Программное обеспечение Поддержка
Операционная система: Windows NT, Windows 2000, Windows XP, VISTA, Windows 7.
