Harbin Многофункциональный геологический компас DQY-1

Бренд: Харбин

Артикул: 260 г

Страна происхождения: Китай (материк)

Способ переноски: ручной

Режим отображения: тип указателя

Основное применение этой серии продуктов-это тенденции измерения, тенденции, наклона, азимута, вертикального угла, фиксированного уровня, вертикального угла,

Подходит для геологической съемки, добычи угольных шахт и шахт цветных металлов, военной академии и так далее.

DQY-1 Тип геологический компас

Угол длинного уровня: 15' + 5'/2 мм

Значение угла кругового уровня: 30' + 5'/2 мм

Разница в считывании гониометра: менее или равна 0,5 градусам

Значение решетки циферблата: 1 градус

Вес: 0,27 кг

Размер: 80x70x35 (мм)

Детальное введение

A, использование в табаке

Основное назначение DQY-1 геологического компаса доступно в:

1 случай: включая удар и погружение, погружение;

2: в том числе местности разведки ориентации (например, перекресток), угол наклона, расположен в городе уровня;

3 Измерение вертикального угла в X.

В двух, основная производительность в

1 Магнитный время затухания фиксаторами на прищепке (90 градусов для того, чтобы оставаться в магнитный отклонение в исходное положение of the time) производится в течение 30-60 секунд.

2 ошибка чтения: X

Степень снимаются вручную, допускается разница иглы до и после вращения указано в том, что оно не больше, чем 0,5 градусов;

B игла при 0-180 градусов 90-270 градусов, из-за эксцентричной ошибки, вызванной не более 0,5 градусов; в

Погрешность считывания гониометра C не превышает 0,5 градусов

Уровень 3: в чувствительности

Уровень был 15 + 3 в '/2 мм'

B уровень окружности 30 '+ 5' в/2 мм

4 инструмента внешний вид размер (длина * ширина * высота) составляет 85x73x3.x35 мм удельный вес

Вес 5 инструментов не более 0,27 кг.

6. Погрешность считывания гониометра: менее или равна 0,5 градусам

7 градусов значение решетки: 1 градус

Три, принцип и структура в

Принцип 1: этот инструмент является использованием магнитного объекта (т. Е. Иглы) характеристики определенного направления, указывающего Магнитный меридиан, с кольцевыми показаниями, может определить цель относительно магнитного меридиана направления. В соответствии с двумя выбранными тестовыми точками (точками или известными), может обнаруживать другое неизвестное место назначения.

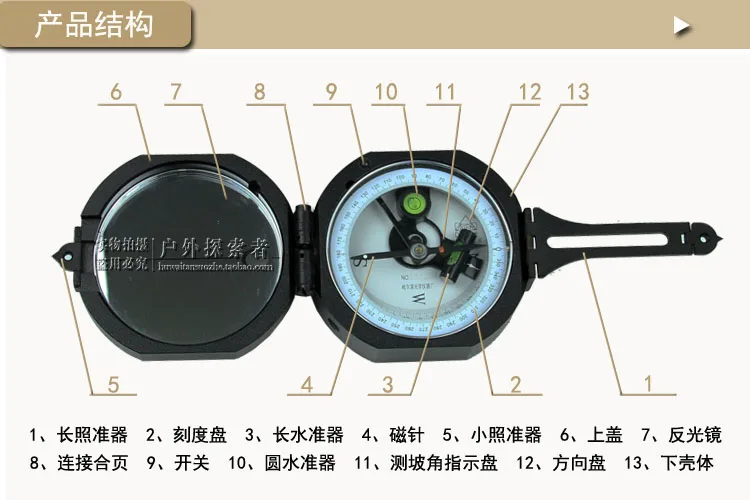

2 структура (схема опорной структуры)"

Инструмент состоит из верхней крышки 6, а корпус 13 через соединительный шарнир 8 составляет основной корпус прибора. На крышке имеется зеркало 7, можно сделать предмет в зеркало. 13 внешнего корпуса снабжено устройством дальнозоркости 1, с небольшим прицельным устройством 5, быть направленным на цель. Корпус снабжен циферблатом 2 и 3 иглы, можно непосредственно считывать цель направленность значения, горизонтальный круг уровень 10 индикации инструмента. Длинный уровень 4 и индикаторная пластина 11 для измерения угла наклона, в 12 угле рулевого колеса шкала прямого считывания. Переключатель 9 является магнитным тормозным механизмом, снаружи корпуса с наклонением регулирующего вала. Прибор имеет характеристики компактной конструкции небольшого объема, удобной переноски, надежной точности и стабильной работы.

Четыре, использование методов в

A) измерение уровня (включая удар и угол погружения)

1 к испытанию:

К проекции Дайка в направлении уровня."

Инструмент на крышке (6) открывается в предельное положение, отрегулируйте местное наклонение, инструмент с двух длинных сторон на поверхности скалы (репрезентативная поверхность), Поддерживайте круглый везикулярный центр, считывание иглы с указанием степени полярности, до скалы.

2: тенденция

Направление вертикального направления, указанное в

Соединительный шарнир (8) на задней части короткой стороны под шасси или крышкой по характеристикам устойчивости камня, поддерживать круговой блистерный центр, считывать иглу с указанием степени полярности, это скальная тенденция.

3: инклинометр

Перпендикулярно горизонтальной плоскости к включенному углу.

Откройте крышку (6) до предела позиции, инструмент сторона перпендикулярном тенденции и характеристики жесткой поверхности породы, регулируемая с изображением сказочной русалки и по центру чтения индикатор относится к рулю связан со степенью рок наклона."

При фактическом измерении два коэффициента направления и тенденции являются только одними из них, потому что соотношение между направлением и тенденцией составляет 90 градусов друг к другу.

(Два) местности разведки (в том числе ориентации, угол наклона и горизонтальной линии)

1: ориентация

Направление и положение цели. Направление также называется точкой рандеву.

Когда цель видна (горизонтальная линия). С представленными выше измерениями метод

Правая рука держит инструмент, задняя часть верхнюю крышку по направлению к наблюдателю, руки, прилегает к телу, для того, чтобы уменьшить дрожание, отрегулируйте левую длинные прицельное приспособление и отражающее зеркало, поворачивая тело, пока цель, острая и в зеркало, И зеркальная линия бисекции, держать круглый везикулярный центр, считывать магнитную иглу полярной индикации степени офиса для направления цели.

Таким же образом, в другом тесте для измерения целевой точки, измеряя две точки на одном и том же объекте, что две линии вдоль измеренной степени перекрестка в цели, что расположение цели.

Когда цель видна (горизонтальная линия). Метод измерения ниже

Правой рукой удерживайте инструмент, противостоящий зеркалу в наблюдателе, та же рука близко к телу и для уменьшения дрожания. Отрегулируйте левое устройство дальнозоркости и верхнюю крышку, поверните тело, сделайте мишень, в то же время зеркальный наконечник в эллиптическая дыра, и зеркальная линия бисекции, держите круглый везикулярный центр, считывание магнитного полюса индикация степени, то есть направления цели.

Таким же образом, в другом тесте измерить целевую точку. Поэтому из двух испытаний для того чтобы измерить точечного, проведите две линии вдоль измеряется градусов сварной шов в полосе в мишень, о том, что расположение целевого объекта.

2, измерение угла наклона:

Цель наблюдения и угол между горизонтальной плоскостью.

Правая рука держа прибор в виде ракушки и шасси, удлиненная модель, прицельное приспособление на наблюдатель стороне прибора плоскости, перпендикулярной в горизонтальной плоскости, потертостью ног в верхней крышке и нижней части. Левая рука для регулировки цели, дальнозоркое устройство, острая и зеркальная эллиптическая дыра. Затем линия, разделяющая средний палец правой руки регулировочной рукоятки в зеркале, наблюдение мозолей в центре, этот индикатор на руле показывает степень мишени. Если угол наклона измеряет наклон угла наклона, вам нужно только открыть верхнюю крышку, чтобы
