HDMI к MIPI контроллер комплект+ " LS060R1SX01 1440x2560 2K светодиодный ЖК-дисплей для 3D-принтера

ЖК-дисплей плата контроллера:

HDMI Плата работает для 50Pin Mipi ЖК-экран

Входной адаптер питания: 5Vdc более 1А.

Входите в резервную модель, когда не входящий сигнал

Резервная модель <0,3 Вт

Аудио Вход Примечание: Для использования ЖК-дисплея

Размер платы: 65 мм x 64 мм x 3 мм

LS060R1SX01 6,0 дюймов 1440X2560 ЖК-дисплей Экран 2 K

Дисплей НОВЫЙ Mode2, обычно черный, трансмиссионный

Разрешение 1440RGB) ×2560

Размеры 76,92 × 140,49 × 1,54 (h× v× d)

Область отображения 74,52 × 132,48 (h× V)

Яркость 420 кд/м2 (Typ.)

Коэффициент контрастности 1300: 1 (тип.) (TM)

Угол обзора 80/80/80/80 (тип) (CR≥10) [левый/правый/вверх/вниз]

Сигнальный интерфейс MIPI (2 ch, 4 полосы данных), 50 контактов, разъем

Подсветка WLED

Входное напряжение 1,8/5,75/-5,75 в (Typ.) (IOVCC/VSP/VSN)

Отклонений от:

1. Когда сигнал HDMI не принимается. Он показывает черное изображение и светодиодный мигание на основной плате. Пожалуйста, измените источник HDMI для тестирования.

2. Когда HDMI принимает. Он показывает правильное изображение и светодиодный синий.

Эта плата работает с ПК и Raspberry Pi. Изображение не поддерживает масштабирование. Он показывает изображение в зависимости от источника входного сигнала HDMI.

Включите:

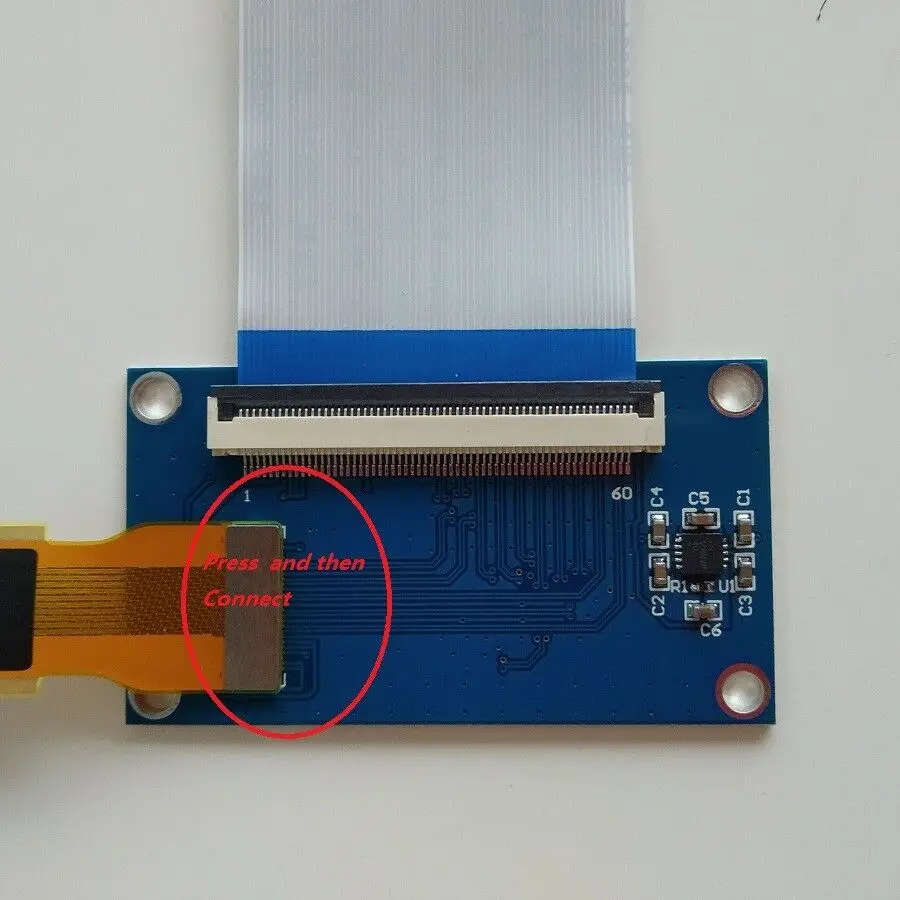

A. Конвертер подключения платы с интерфейсом ЖК-экрана

B, конвертер подключения платы с кабелем 60Pin

C. Подключить главную плату с кабелем 60Pin

D, вставьте кабель типа HDMI

E, включите 5Vdc или USB в качестве источника питания

Выключите:

A, выключите 5Vdc или удалите usb-адаптер питания

B. Удалите кабель HDMI

C, разъединитель основной платы с кабелем 60Pin

D, Разъединительная плата преобразователя с кабелем 60Pin

E, разъединитель 60Pin кабель с ЖК-экраном

Для ПК:

1. Большая часть экрана MIPI для вертикального дисплея. Необходимо настроить режим компьютерной графики.

2. Режим репликации-расширенный режим-вертикальная и горизонтальная регулировка.

Для Raspberry Pi

1. Основная плата четыре отверстия, совместимые с Raspberry Pi.

2. Различные Raspberry Pi настроены по-разному. Пожалуйста, свяжитесь с технической поддержкой Raspberry Pi.

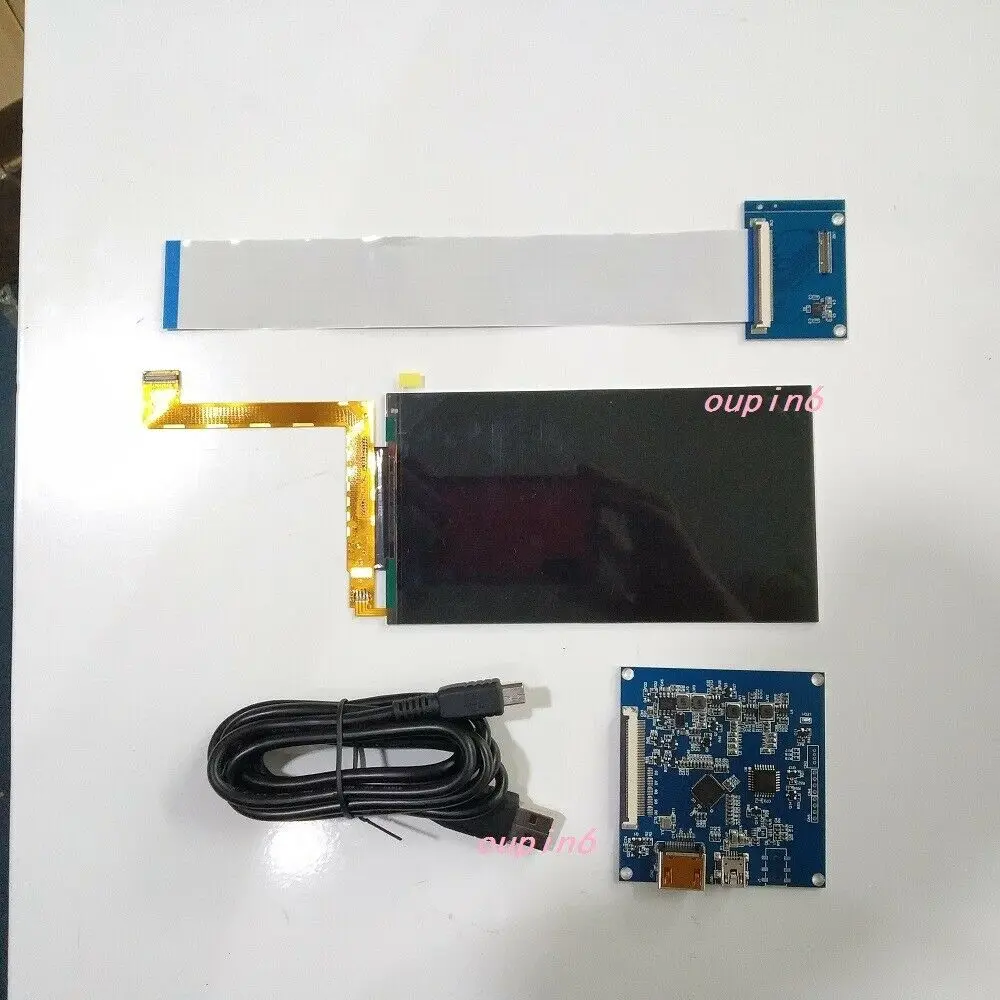

Упаковочный лист:

1× HDMI к Mipi ЖК-контроллер платы VS-HDMITMIPI-V1

1× LS060R1SX01 6,0 дюймов 1440X2560 ЖК-дисплей Экран 2 K

1× сигнала Мощность кабель

1 X плата преобразователя
