Описание
Эта цена включает только одну макетную плату., не включает другие аксессуары yo
Информация о продукте:

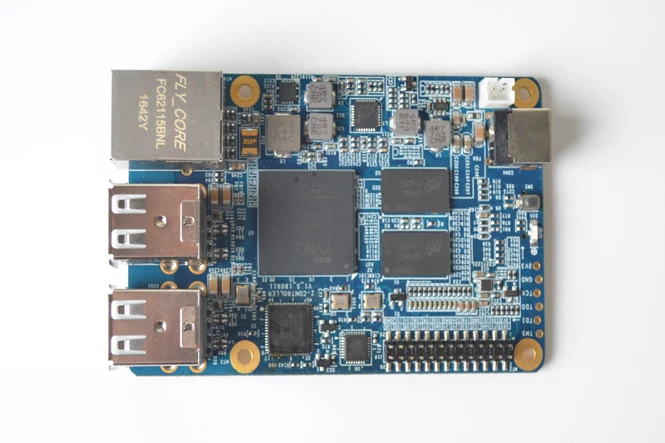

Личи sugarHEX макетная плата предназначена для Xilinx Zynq серии FPGA XC7Z020, специализирующаяся на Zynq FPGA использовать rs andZynq FPGA Обучающие обеспечивают простую и простую в использовании, дешевую, расширяемую макетную плату.
FPGASeries информации:
Tang гексасоответствующая информация http://dl.sipeed.com/TANG/Hex/
Вики:Тан. Личи. Про
Blog: blog.sipeed.com
BBS: bbs.sipeed.com (Международный сайт, с переводчиком Google, не бойтесь размещать на английском или китайском языках)
1,1 Основные модули
1) FPGA: Zynq XC7Z020
2) NAND Flash: 2 Гб
3) LPDDR3: 1 Гб
4) 100 м сетчатый порт: x1
5) USB 2,0: x4
6) слот для карт TF: x1
2,1Введение основных чипов
2.1.1 основной чип: XC7Z020-1CLG484
Zynq®-7000 SoC Series Integration ARM® программируемость программного обеспечения процессоров FPGA аппаратная программируемость, не только может быть осуществлен анализ и аппаратное ускорение, в то же время, он очень интегрирован на одном устройстве. ЦП, DSP, asp и функция смешанного сигнала.
Специфические характеристики чипа, используемого в данной макетной плате:
PS часть:
Cortex-A9, двухъядерный 667 МГц,
L1: 32 КБ пространства для обучения, 32 КБ пространства для передачи данных на ядро, L2: 512кб, место для хранения на чипе 256кб.
PL часть:
Artix-7 FPGA, программируемый логический блок: 85 K,
LUTs: 53200, блок ОЗУ: 4,9 Мб
2.1.2 чип памяти: MT41K256M16TW-107
Емкость: 512 Мб; 32Meg x 16x8 банки
DDR3L SDRAM (1,35 V), повышающая Совместимость 1,5 V
2.1.3 NAND микросхема флеш-памяти: MT29F2G08ABAEAWP
1) стандарт интерфейса ONFI 1,0
2) SLC технология
3) Структура:
Размер страницы x8
2112 байт (2048 + 64 байт)
Размер блока
64 страницы (128 K + 4 K байт)
Размер плоскости
2 самолета x 1024 блоков на самолет
Размер устройства
2 Гб: 2048 блоков
2.1.4 ULPI мост кусок: USB3320C
USB3320 он высоко интегрирован, полнофункциональный и высокоскоростной. Приемопередатчик USB 2,0, на основе микрочипа ULPI интерфейса.
2.1.5 USB концентратор и 10/100 чип-карта: LAN9514-JZX
USB концентратор:
1 х восходящий USB2.0 PHY, 4 х вниз USB2.0 PHY
Сетевая карта:
Интегрируйте MAC и PHY, Поддерживайте 10BASE-T и 100BASE-TX
2,2 структура основной платы

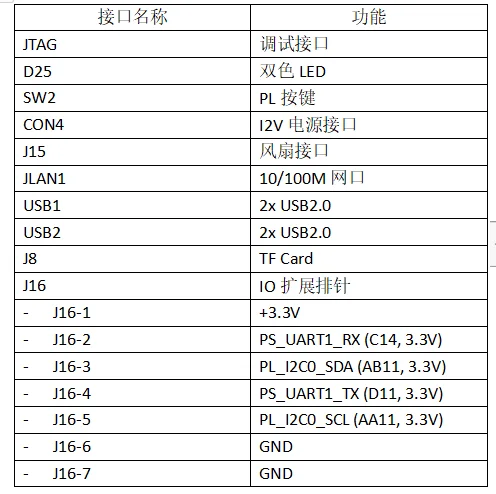

2,21 Интерфейс введение
3. Литчи сугархакс макетная плата использования
3,1 регулярное применение
Режим I: Возьмите BIN Binary файл, напишите в sd-карте. Загрузка питания;
Режим 2: Vivado Engineering Compilation Generation. out документ утвержден JTAG скачать его;
Достижение результатов:
Светодиодный светильник постоянно мерцает. 。 другой включается и выключается при помощи нажатия клавиш.
Процесс выглядит следующим образом:
1) ISE следующий новый строительный проект:
2) Instantiation
3) Старт SDK
4) Применение проекта
Смотрите detailsblogCourse
