Hi-Fi PD-01 DAC Питание класса А двойной Питание мульти-выход 12V 5V черный позолоченная версия

PD-01 модуль питания DAC

PD-01 принимает структуру op amp plus полевой трубы. Op amp принимает новый оригинальный Ti NE5534 op amp. Полевая трубка принимает новый оригинальный Infineon IRF9Z34NS. Выходное напряжение стабильное и пульсация низкая, и скорость отклика быстрая, что очень подходит для платы DAC. Блок питания. В конструкции платы учитывается, что потребителю нужны три отдельных блока питания, поэтому PD-01 можно выводить как три отдельных набора напряжений.

Больше подходит для того, чтобы соответствовать нашей PCM1794A Декодер платы.

Выходное напряжение: плюс или минус 12 В, + 5 В

Выходной ток: Макс 2 А

Поддержка трансформатор: https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.25911debnXMXhw&ft=t&id=588024596555

Трансформатор требования: должен быть 4 выходного сигнала, то есть среднего не зависит от обмотки, из-под крана типа не может быть использован, в противном случае доска и трансформатора; Другой трансформатор только два комплекта обмотки выход хотите подключить + 5 В должны быть подключены от входа положительного источника питания никогда не входите свинец от отрицательного источника питания или сжигайте плату и трансформатор;

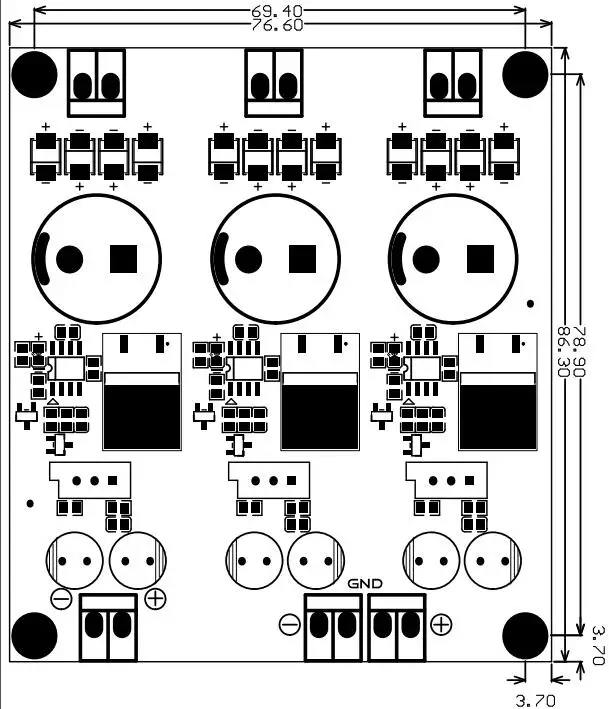

Схема открытия платы:
