Описание

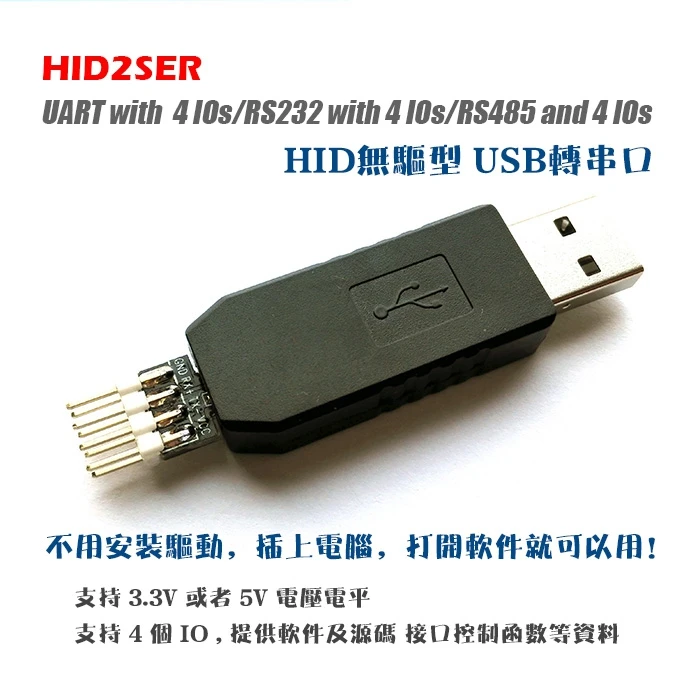

HID2SER является чистым аппаратным решением для преобразования последовательного порта HID-устройств. Он поддерживает функцию plug and play и может использоваться после подключения с программным обеспечением HID2SER:
Поддержка двунаправленный передачи данных, используется для получения данных последовательного порта, и согласно спецификациям устройств класса HID, посылка данных через usb-порт к компьютеру, или получить пакеты данных USB от компьютера в соответствии с устройством класса HID, и отправить от последовательного порта
Поддержка полной серии Windows/Linux/Android (устройства Android должны поддерживать функцию OTG)
Поддержка 12 Мбит/с полная скорость передачи USB, совместимость с USB V2.0
Скорость передачи данных последовательного порта по умолчанию составляет 9600bps, поддерживает различные форматы связи последовательного порта и различные общие настройки скорости передачи данных
Поддержка напряжения питания 5 В и напряжения питания 3,3 В
Может быть настроен чип VID, PID и различные струнные дескрипторы
Поддержка симплексного, полудуплексного или полного дуплексного асинхронного последовательного сообщения
Серийные данные включают 1 стартовый бит низкого уровня, 5, 6, 7 или 8 битов данных, 1 или 2 стоповых битов высокого уровня, поддержка нечетной проверки/даже проверки/проверки флага/пустой проверки
Скорость передачи данных по умолчанию составляет 9600bps, поддержка общей скорости передачи данных: 50, 75, 100, 110, 134,5, 150, 300, 600, 900, 1200, 1800, 2400, 3600, 4800, 9600, 14400, 19200, 28800, 33600, 38400, 56000, 57600, 76800, 115200
Погрешность скорости передачи сигнала через последовательный порт составляет менее 0.3%, а погрешность скорости передачи сигнала через последовательный порт составляет менее 2%
DLL и HID2SER тестовое программное обеспечение предоставляются
2x4 двухрядные Позолоченные штырьковые вставки, верхний ряд-это последовательный порт и выход RS485, нижний ряд-порт IO, и рядом с каждым штырьковым вкладышем есть шелкографическая этикетка.
| VCC | 5 В (ttl 3,3 В) |
| TX- | , RS485B/D- |
| + Трансмиттер | , RS485A/D + |
| GND | |
| IO4 | 4IO |
| IO3 | 3IO |
| IO2 | 2IO |
| IO1 | 1IO |
Спецификация внутреннего чипа Главного управления:
Http://www.wch.cn/downloads/file/179.html
Главный чип управления EVT посылка данных:
Http://www.wch.cn/downloads/file/180.html (исходный код встроенного программного обеспечения и файл библиотеки DLL)
HID2SER ссылке:
Https://pan.baidu.com/s/1BQyIyipw5JCJl4wHkvIyNw
Пароль: 3 qu0
