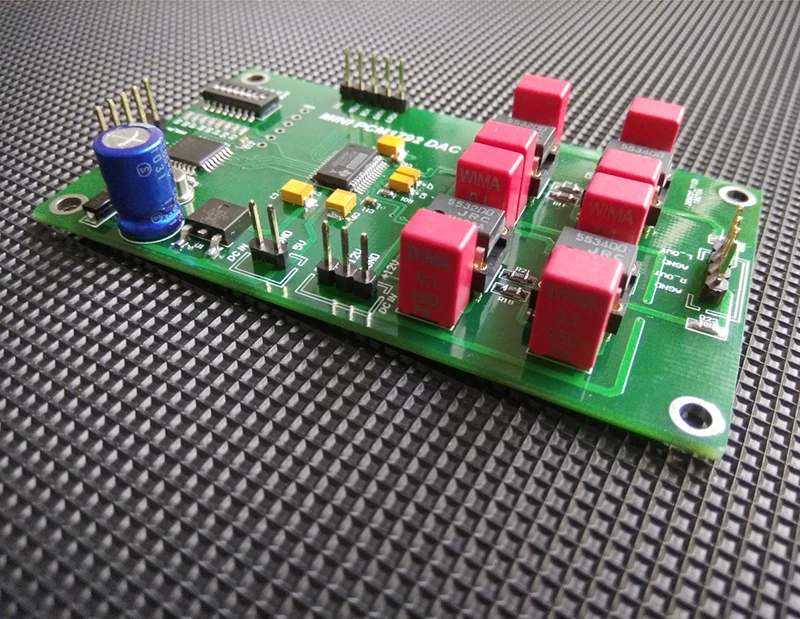

HIFI PCM1792 DSD DAC аудио декодер собранная плата 24 бит 192 кГц Поддержка двойной параллельный режим H006

К слову о PCM1792 также имеет уменьшенную версию PCM1794, звук также очень классический, та же линия крови, но PCM1794 может быть только аппаратным управлением, не поддерживает функцию декодирования DSD, PCM1 792 не только звук лучше, чем PCM1794 также поддерживает возможности декодирования DSD, Так много людей хотят иметь декодер, сделанный с PCM1792, но на Taobao, почти нет 1792 аксессуаров для декодера, доступных для DIY на сайте. Для всех, я буду использовать большую часть параметров схемы S2000 для разработки этого чипа PCM1792. Разработка поддерживает твердое решение DSD.

Особенности:

24-битный ResolutionAna журнала Производительность:Динамический диапазон:132dB (9 V rms, подойдет как для повседневной носки, так)129 дБ (4,5 В rms, стерео) 127 дБ (2 В rms, стерео)THD + N: 0.0004%Дифференциальный ток: 7,8 мА p-p8X Oversampling DigitalFilter:Стоп-диапазон аттенуати на:-130 дБЧастота пропускания: 0,00001 дБЧастота Samp I ing: 10 кГц до 200 кГцСистемные часы: 128192256384512, o768 fS с автоопределениемAccepts16-20-и 24-битного австралийский доллар сайт ioDataФорматы данных PCM: стандартные, 12 S, и левые-оправданыФормат DSD Интерфейс в наличииОпт ional интерфейс к внешнему цифровому FilDSP доступен

Параметры платы:

1. Название продукта: PCM1792 мини ЦАП главный чип: ATMEGA88PA декодер чип: PCM17922. Класс IV op amp: JRC5532DD X2LPF класс op amp: JRC5534DD X23. Разделительный конденсатор: WIMA 0,1 мкФ/250 В x84. Цифровой Источник питания: 5 В постоянного тока5. Аналоговый Источник питания: DC + 5V ~ + 15 V,-5V ~-15 V, OV Двойной вход питания6. Поддержка декодирования: PCM 24 бит 44,1 кГц ~ 192 кГц7. DSD1BIT2.82MHZ/5. 64 МГц другие расширенные функции:8. Резервный монопереключатель. Когда пользователи покупают две части, они могут быть спроектированы как моно (двойной и параллельный режим).9. Может использоваться с итальянским интерфейсом, интерфейсом XMOS, интерфейсом SA9227 и т. д., все поддерживают функцию автоматического распознавания формата10. Проводка до MCLK, BCK, LRCK. Данные, GND, интерфейс вывода DSD, подключенный к DSD _ 0E, может автоматически распознавать воспроизведение формата DSD, не нужно вручную переключать, очень удобно.11. Вы можете купить шасси самостоятельно, и блок питания создаст высококлассное декодирование. Это истинное значение DIY для создания высококачественного оборудования по низкой цене.

Версия V3.0 (добавленная в Оптимизированный дизайн DSD) теперь поставляется в версии V3.0

PCM1792-это классический чип декодера с высоким индексом. Он был применен ко многим флагманам, и возможности декодирования по-прежнему очень сильны. К тому, что объем:Сравните, что ESS9038, AK4497, 9038 4497 могут декодировать DSD512, PCM384KHZ или выше, PCM1792 также может декодировать DSD512, PCM384khz или более, фактический тест показывает, что он не менее 9038 4497, плюс звук более устойчив к звуку, подходит для старого горения, среднего горения, Вход может быть удовлетворен.PCM1792 индикатор:Динамический диапазон:-132 дБ (9 V rms, подойдет как для повседневной носки, так)-129 дБ (4,5 В rms, стерео)-127 дБ (2 В rms, стерео)-THD + N: 0.0004%AK4497 индикатор:THD + N:-116 дБ 8 0DR, S/N: 131 дБ (2,6 Vrms выход)128 дБ (выход 2 Vrms)

Формат ввода следующий:

Нет двойного параллельного приложения, пожалуйста, смотрите картинку:

В октябре 12,2018 года в новой прошивке была добавлена функция мягкого отключения звука, которая может сделать dsd-коммутатор PCM для решения проблемы переключения Попов. После тестирования системы XP, системы WIN7, системы WIN10, телефона Android, мобильного телефона Apple и итальянского интерфейса USB, они прекрасно решаются. DSD переключает выскакивающий звук PCM. Специфическая проводка для решения коммутационного попа выглядит следующим образом:

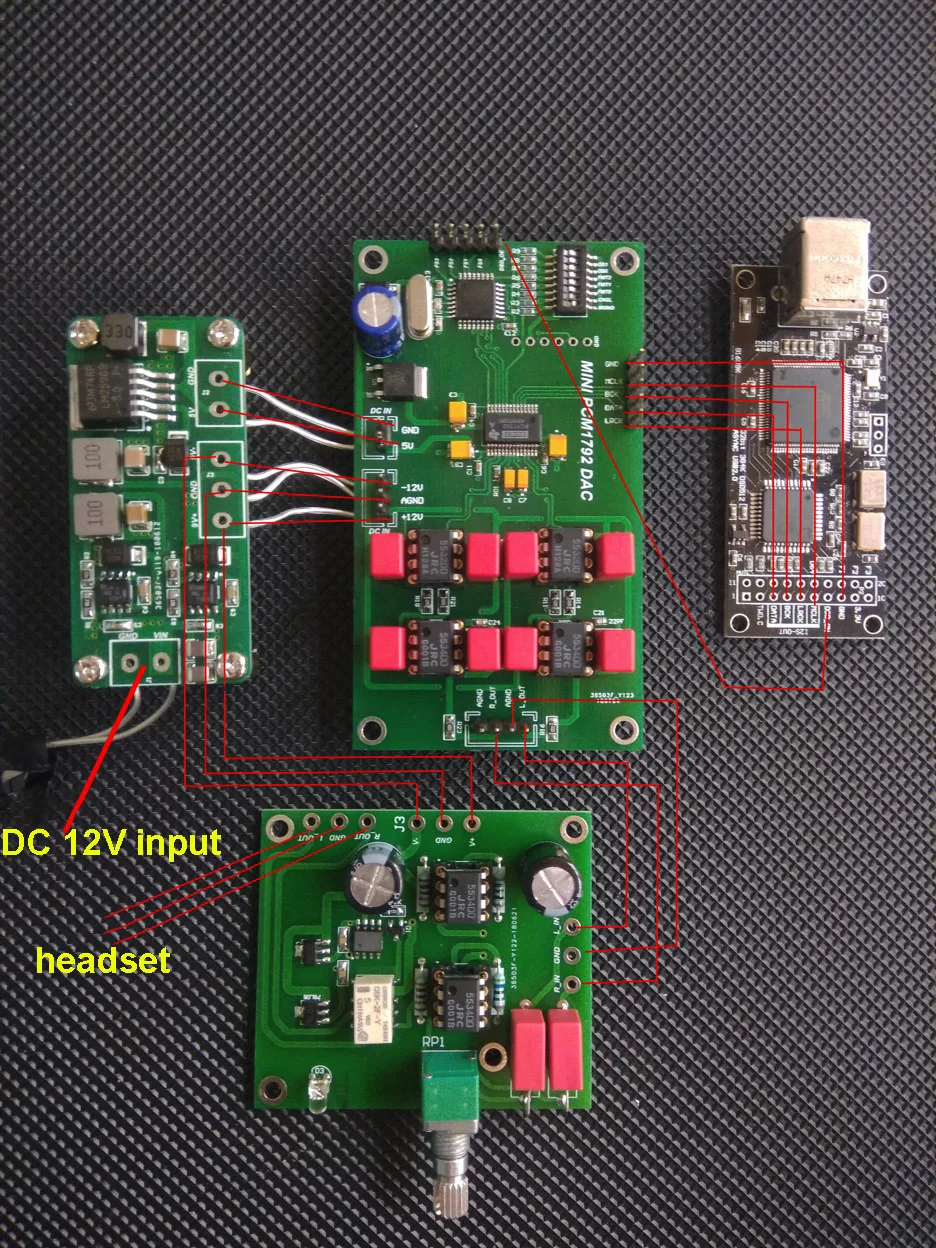

Наиболее экономичная схема соответствия показана на рисунке ниже, включая метод проводки:

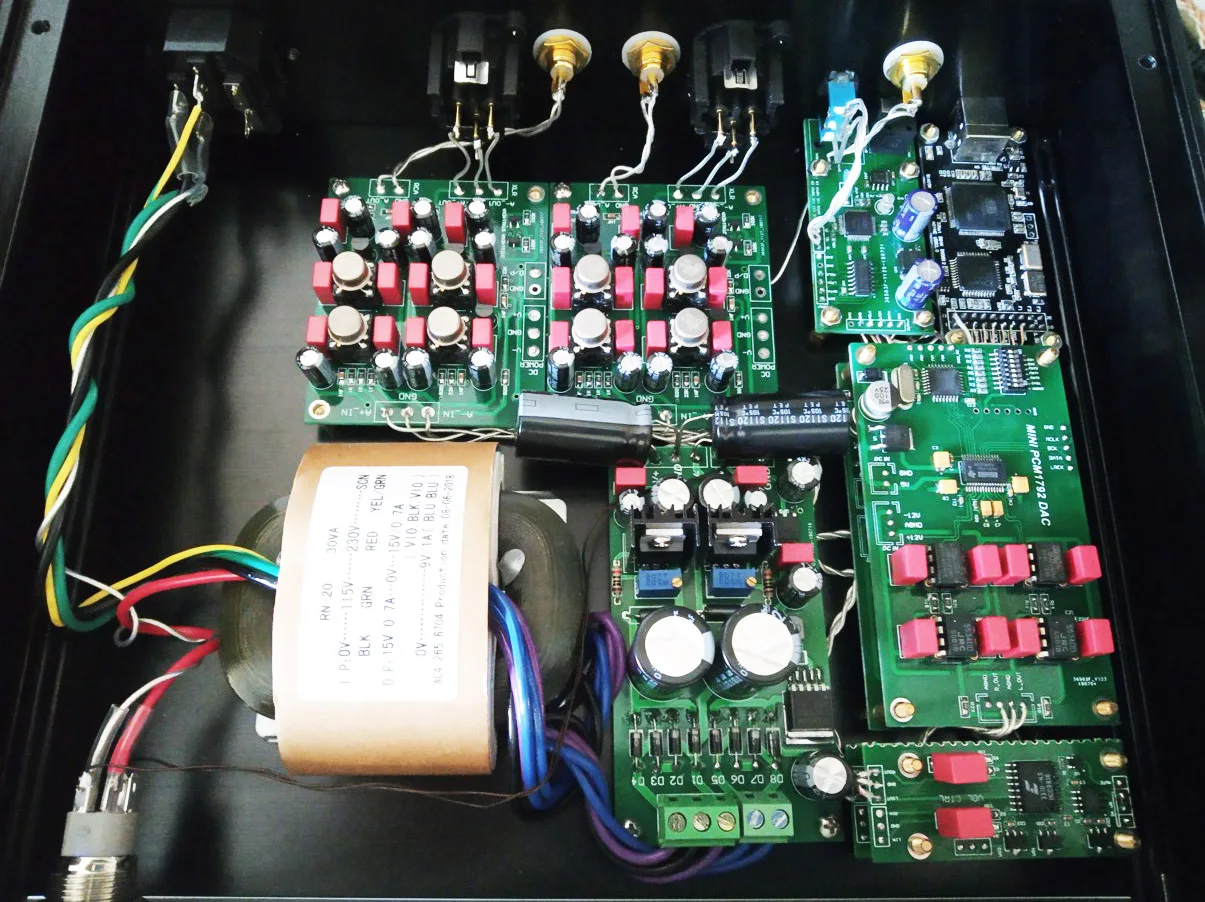

DIY машина, например:

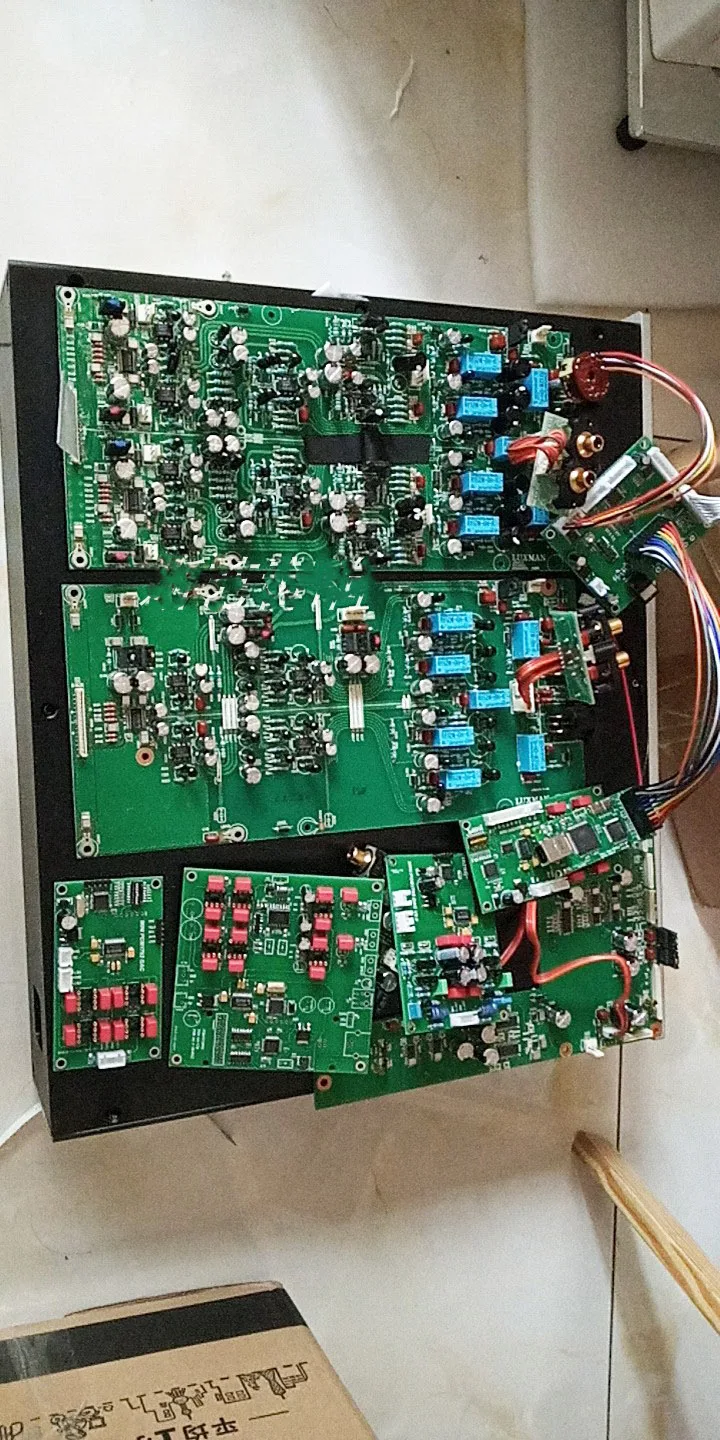

9 PCBs (1792 Декодер платы x2, моно op усилитель предусилитель платы X2, регулятор громкости с функцией отключения звука платы X2, волоконно-оптический коаксиальный к IIS плате X1, USB интерфейс X1, плата питания X1)
