HM340 Многофункциональный импульсный генератор может регулировать фазу два выхода и измерять частоту

1. Краткое описание:

HM340-это небольшой генератор сигналов, который может генерировать частоту 100 кГц, рабочий цикл и фазовый Регулируемый импульсный сигнал.

Модуль прост в использовании, данные о частоте ввода с помощью ключа и мгновенно обновляют выходную частоту.

Две. Применение продукта:

Генератор сигналов;

Инструмент для калибровки;

Двигатель прямого тока управление;

Измерение частоты;

Три. Описание технических параметров:

Примечание блока параметров серийного номера

1 Диапазон импульсного сигнала 1 ~ 100000 Гц импульсный сигнал

2 цикла пошлины от 0 до 100% цикла пошлины.

3 разница в фазе импульса 0 ~ 360 градусов разница в фазе первого и второго сигнала

4 амплитуды импульсного сигнала 5 в постоянного тока максимальная амплитуда 5.0в (Выходная амплитуда без изменений)

5 Диапазон измерения частоты 1 ~ 1000 K Гц

6. Измерение частоты 1 Гц

7 диапазон измерения частота напряжения + 0,7 ~ 10 В постоянного тока является прямым соединением.

8 частота сигнала рулевого механизма 100 Гц

9 рулевой механизм сигнала импульса ширина 500 ~ 2500 США

10 рабочее напряжение 7 ~ 12 В постоянного тока

11 рабочий ток <50 мА

13 размер 57*45*20 мм Длина X Ширина X высота

Четыре, описание интерфейса и соответствующие операции

Интерфейс P4 (блок питания)

VDD: источник питания (7 ~ 12 В)

GND: блок питания отрицательный полюс

P3 интерфейс

Плавник: Измерьте Частотный вход.

P2: выход второго импульсного сигнала.

P1: Выход первого импульсного сигнала.

GND: отрицательный источник питания.

Пять, ключевое Описание

Развлечение: (выберите расположение данных, которые необходимо установить) или (нажмите кнопку Сохранить функцию набора параметров).

Вверх: на странице.

Вниз: Следующая страница.

Добавить: добавляется к клавише.

Суб: самоуменьшается.

Шесть. Отображение интерфейса и описание работы:

6,1. Установите частоту импульсного сигнала

Интерфейс дисплей:

Первая линия "1. Частота"

Вторая линия "* 1 1000 Гц"

Клавиша:

Веселье: функциональная клавиша; (Выберите место работы с данными) или (нажмите кнопку «Сохранить набор параметров»).

Добавить: автономный ключ;

SUB: ключ самоуменьшения;

6,2. Настройка коэффициента заряда импульсного сигнала

Интерфейс дисплей:

Первая линия "2. Рабочий цикл"

Вторая линия "* 0,1 50%"

Клавиша:

Веселье: функциональная клавиша; (Выберите место работы с данными) или (нажмите кнопку «Сохранить набор параметров»).

Добавить: автономный ключ;

SUB: ключ самоуменьшения;

6,3, установите разность фазы между сигналами первого и второго импульсов.

Интерфейс дисплей:

Первая линия "3. Фаза"

Вторая линия "10C"

Клавиша:

Веселье: функциональная клавиша; (Выберите место работы с данными) или (нажмите кнопку «Сохранить набор параметров»).

Добавить: автономный ключ;

SUB: ключ самоуменьшения;

6,4. Импульсный сигнал выходного руля

Интерфейс дисплей:

Первая линия "4. Сервоконтроль"

Вторая линия "* 1 500us"

Клавиша:

Веселье: функциональная клавиша; (Выберите место работы с данными) или (нажмите кнопку «Сохранить набор параметров»).

Добавить: автономный ключ;

SUB: ключ самоуменьшения;

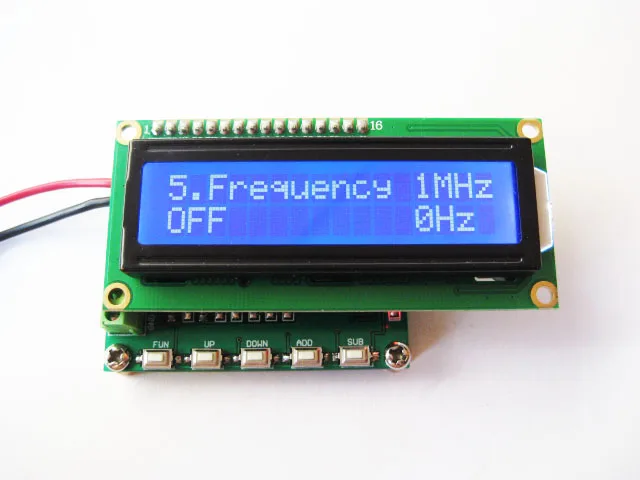

6,5. Измерение частоты

Интерфейс дисплей:

Первая линия "5. Частота 1 МГц"

Вторая линия «Выкл 0 Гц»

Клавиша:

(Старт/стоп) Кнопка измерения частоты: (удовольствие: функциональная клавиша)

Запустите изображение:

Набор Частотная схема

Настройка таблицы пошлин:

Руля сигнала узор:

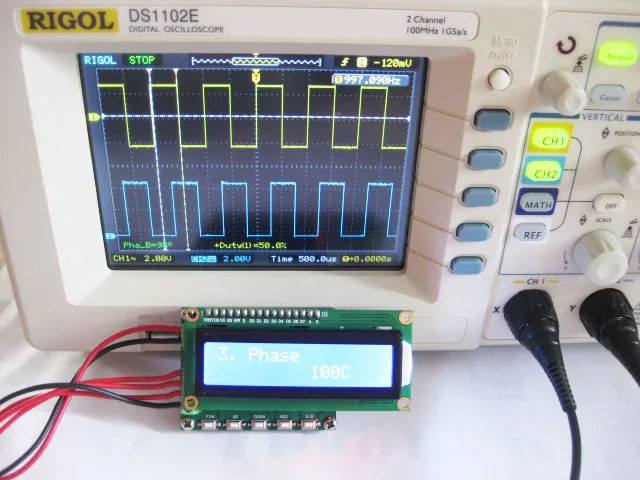

Настройка фазы интерфейс

Частотомер

Выход руля сигнала 500us

Fang Bo, который выводит двухфазную разницу 100 градусов
