HT-490 паяльная станция терморегулятор паяльник горячий воздух Распайка пистолет сварочный набор инструментов

Описание

HT-490 паяльная станция терморегулятор паяльник горячий воздух Распайка пистолет сварочный набор инструментов

Оглавление

А) включение основных функций параметров машины и
B) Комбинация деталей машины
(C) о функции каждого устройства и предосторожности в эксплуатации
D) операционной системы и функций машины
(E) BGA припой часто задаваемые вопросы
F) Кривая исходной температуры
Vii) контакты по вопросам технической поддержки

Уважаемые покупатели, обратите внимание:
Благодарим Вас за выбор нашего новейшего паяльного оборудования BGA, устройства с самой передовой в отрасли интегрированной интеллектуальной системой управления-ICS (интеллектуальная система управления) добавляется интеллектуальная система контроля температуры и Интеллектуальное обнаружение неисправностей, а также интеллектуальная энергосберегающая функция с широким напряжением и функция отключения звука. К-тип термопары импортированный замкнутый цикл системы управления может автоматически компенсировать контроль температуры для того чтобы достичь более точного контроля температуры; является достаточным руководством для современного оборудования в отрасли. Вам будет удобнее в использовании и удобнее.

(A)Представить основные функции параметров машины и
А) параметров машины и основных функций

Основные параметры машины:

1 Мощность: однофазный 220 В переменного тока, 50/60 HZ 4KVA

2 Общая мощность: 4000 Вт

Верхняя Мощность нагрева: 800 Вт

Мощность нижнего нагрева: 800 Вт в нижней части инфракрасного нагрева мощность: 2400 Вт мощность в режиме ожидания: ≤ 10 Вт

3 режима контроля температуры: Высокоточный термопара типа K с замкнутым контуром, с электронной температурной компенсацией.

4. Режим позиционирования печатной платы: V-groove + Z fonts Универсальное крепление пары регулировки направления Y

5 Размер печатной платы: мин 10 мм * 10 мм Макс 350 мм * 400 мм

6. Инфракрасная область предварительного нагрева: 210 мм * 340 мм

Размеры машины: (или около того) в ширину и 580 мм * (до и после) в длину 580 мм в высоту 650 мм

Вес машины: вес нетто 35 кг

Новые функции:

A: Самая передовая в мире "интеллектуальная система управления (интеллектуальная система управления), именуемая" ICS ", BGA rework Распайка более гуманная, более простая, более интеллектуальная.

B: Улучшенная функция аварийной сигнализации, следующие системы обнаружения неисправностей и управления аварийной сигнализацией:

1: К-тип термопары открытой цепи обнаружения и защиты от неисправностей. Таким образом, температура не контролируется, например, перегрев температуры больше не происходит.

2: вверх и вниз обнаружение неисправностей вентилятора горячего воздуха и защита от неисправностей. Нагреватель выгорания феномена как история, для максимальной защиты оборудования и личной безопасности.

3: обнаружение неисправностей нагревателя и аварийная сигнализация, состояние машины в реальном времени с первого взгляда.

C: верхний и нижний объем взрыва электронная смарт-скорость. Задайте каждой группе различные кривые температуры, чтобы соответствовать разной скорости ветра, повысить эффективность ремонта, повысить скорость ремонта. Не требует утомительной и повторяющейся традиционной машинной механической регулировки скорости ветра.

D: двойной-Y направление PCB зажимной кронштейн для удовлетворения большего PCB фиксированной.

Основные функции:

1 прецизионное импортированное сырье (ПЛК. Нагреватель) точный контроль процесса распайки BGA.

2 машина использует независимый контроль трехзонного контроля температуры более точно. Первая температурная зона. Вторая температурная зона может быть установлена в параграфе 8 литров (вниз) 8 сегментов постоянного контроля температуры, который может хранить 10 групп кривой температуры. Третья зона разогрева, независимый контроль температуры для обеспечения полного разогрева PCB во время процесса пайки,

3 выбор импортных высокоточных термопар, точное определение температуры.

4. Ходите отдельно по температурной кривой в верхней части нагрева и нижнего нагрева, поперечный вентилятор быстрого охлаждения, чтобы гарантировать, что PCB во время процесса пайки, не будет деформирован.

5 снос сварка и сварка закончены на 20 секунд вперед прогрессивной сигнализации с вакуумной всасывающей ручкой, удобные выпайки всасывания поездок в BGA

6 PCB позиционирование с помощью v-образного слота, гибкий и удобный съемный Универсальный крепеж, защита PCB.

Для большой тепловой емкости PCB и других высоких температурных требований свинцовой пайки и так может легко обрабатывать.

Горячий воздух Tsui вращение на 360 градусов, легко заменить. С различными размерами сопла горячего воздуха, специальные требования могут быть настроены для материнской платы ноутбука, настольных компьютеров, материнских плат и других крупномасштабных ремонтных плат, и материнская плата сотового телефона микрообслуживания чипа

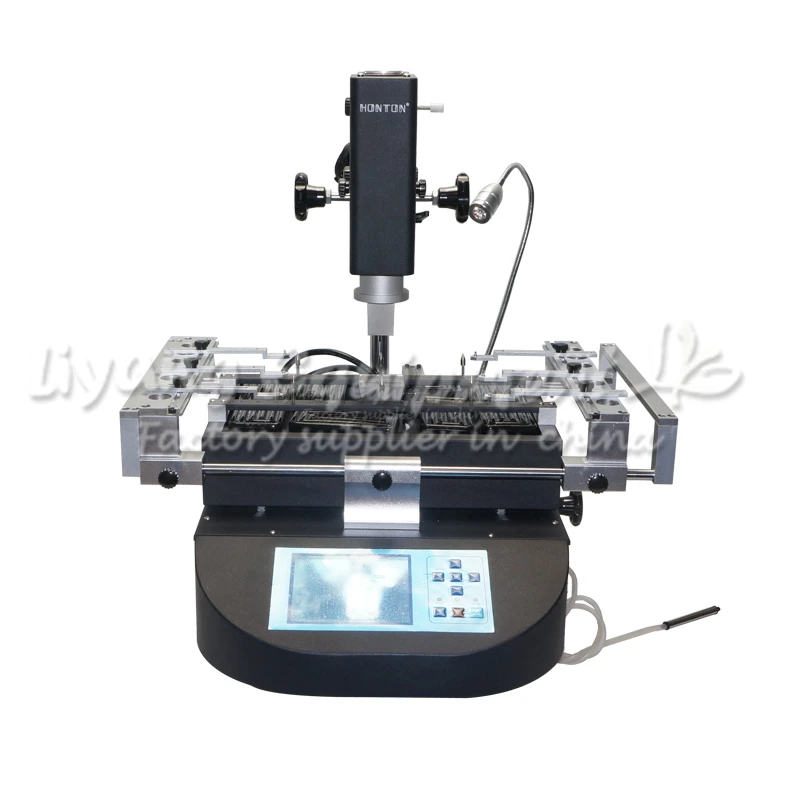

(B)Ознакомьтесь с основными функциями машины

1: нагревательная головка концевого стержня. (Для предотвращения измельчения нагревательная головка PCB)

2: нагревательная головка. (Температура зоны)

3: нагревательная головка регулирует ручку вверх и вниз. (Регулируемое положение вверх и вниз)

4: светодиодный свет. (Увеличение яркости рабочей зоны)

5: нагревательная головка, сопло горячего воздуха. (Может быть заменен в зависимости от размера чипа)

6: инфракрасные нагревательные панели, зона разогрева. (Третья зоны)

7: зажим для печатной платы. (Фиксированная печатная плата с удерживающим устройством)

8: фиксирующий винт для кронштейна печатной платы. (Затяните правую сторону зажимного кронштейна печатной платы)

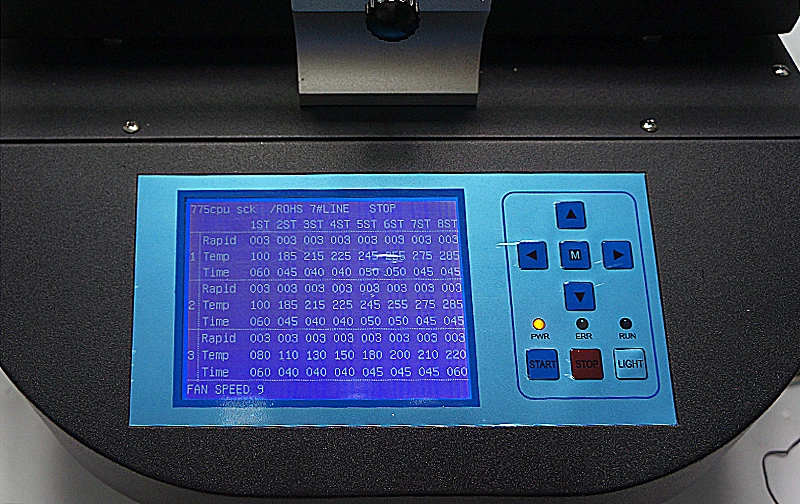

9: дисплей и кнопки управления. (Показать и установить параметры)

10: верхний нагреватель, фиксирующая ручка и передвижение.

11: в верхней части кабель нагревателя

12: нижняя часть обогревателя и ветровая пасть. (Во-вторых температурных)

13: фигурная пластина крепления и затяните винты.

14: форменная пластина. (Зажимные нерегулярные печатные платы, такие как панели ноутбуков)

15: фанерный джиг и перемещаться вокруг, чтобы затянуть винты.
