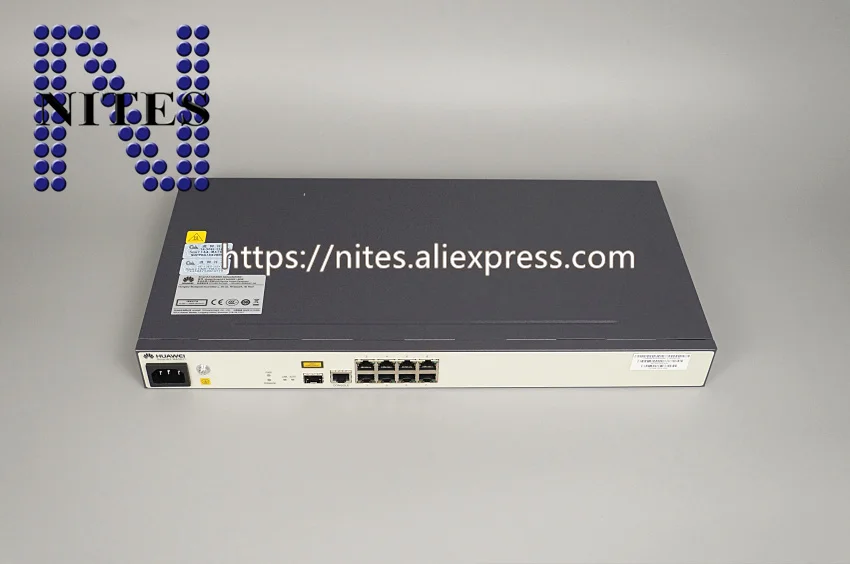

Хуа Вэй SmartAX MA5821 многожильный блок MDU GPON 8GE применяется к сетевым приложениям FTTB или FTTC для видеонаблюдения. Описание продукта: SmartAX MA5821-это многосервисный модуль доступа. MA5821 относится к волокну к зданию (FTTB) или волокну к сетевым приложениям (FTTC) для предоставления данных и многоадресных услуг для пользователей. MA5821 относится к scen для видеонаблюденияСценариевОРТ Порты и разъёмы Описание:
| Порты и разъёмы
| Шелкография
| Описание продукта:
|
| Порт переменного тока | Нет | Подключается к 110 V или 220 V питанию переменного тока. |
| Дорожный точка | Нет | Подключает устройство к земле. |
| Uplink порт | Нет | Обеспечивает передачу 10G GPON и GPON с помощью оптического порта SFP uplink. |
| Техническое обслуживание последовательный порт | Консоль | Обеспечивает местное обслуживание. Поддерживает настройку системы с помощью таких инструментов, как гипертерминал, через CLI. |
| Техническое обслуживание сетевой порт | Нет | Поддерживает управление локальными устройствами через любой сервисный порт. |
| GE электрические порты | Нет | Обеспечивает адаптивную скорость доступа gigabit Ethernet 10 Мбит/с, 100 Мбит/с и 1000 Мбит/с. GE электрические порты Ethernet конвертер Поддержка функция POE. |
Защита окружающей среды контроль параметров Порт | Сигнализация | Подключается к логическому датчику значения для наблюдения за цифровым параметром. |
| Окружающего Температура
| Влажность окружающего воздуха
| Атмосферные Давление
| Высота над уровнем моря
|
24 GE, PoE: От-40 °C до + 65 °C * Прочие ожерелья и подвески: От-40 °C до + 55 °C * | 5% относительную влажность 95% RH | От 70 до 106 кПа | ≤ 4000 м ** |
* Устройство может начинаться при-25 °C и работать при-40 °C. ** Плотность воздуха зависит от высоты, которая влияет на тепловыделение устройства. Таким образом, рабочая температура шкафа зависит от высоты. |
| Режим питания
| Рабочая Напряжение диапазон
|
| 220 В переменного тока | 100 В переменного тока до 240 В переменного тока |
| Статический Мощность потребления
|
| 8GE | 12,3 W | 8FE | 7 Вт |
| 16GE | 14 Вт | 16FE | 8 W |
| 24GE | 14 Вт | 24FE | 9 Вт |
| 24GE, PoE | 29 Вт | - | - |
| Максимальная Мощность потребления
|
| 8GE | 14,2 W | 8FE | 10 Вт |
| 16GE | 19 Вт | 16FE | 14 Вт |
| 24GE | 23в | 24FE | 18 Вт |
| 24GE, PoE | 434 W | - | - |
| Максимальный входной ток
|
| 8FE | 0,5 A |
| 24GE, PoE | 5,5 A |
| Прочие ожерелья и подвески | 1 A |
Оптический Порты и разъёмы Технические характеристики:
| Параметр
| 10G GPON
| GPON
|
| Оптический модуль типа | Однофайлового двунаправленный | Однофайлового двунаправленный |
| Порты и разъёмы режим | Однорежимный переключатель | Однорежимный переключатель |
| Тип разъема | SC/PC (UPC) | SC/PC (UPC) |
Максимальная дальность передачи Расстояние (км) | 60 | 20 |
| Длина волны центра (нм) | Tx: 1270 Rx: 1577 | TX: 1310 RX: 1490 |
| Оптическая мощность TX (dBm) | На возраст от 2 до 7 | 0,5-5 |
| Коэффициент выпадения (дБ) | 8,2 | > 10 |
| Максимальная чувствительность RX (dBm) | -28 | -27 |
| Оптическая мощность перегрузки (дБм) | -8 | -8 |
Кабель показатели:
| Предмет
| AC Мощность кабель
| PGND кабель
| Кабель последовательного порта для локального обслуживания
| Сетевой кабель
|
| Тип разъема
| PI Прямые мужской/C13 прямой женский | Кольцевой терминал/кольцевой терминал | DB-9 женский + 8-КОНТАКТНЫЙ RJ45/DB-25 женский | RJ45 Разъем |
| Тип кабеля
| Потребности во внешнем источнике питания кабель | Электронный и электрический кабель для передачи данных | Симметричный кабель витой пары | Неэкранированная витая пара категории 3 или 5 (UTP-3 или UTP-5) Или экранированный Витая пара (STP) |
| Волновое сопротивление
| N/A | N/A | N/A | 100. Ω |
| Диаметр сердечника
| N/A | N/A | N/A | 0,51 мм |
| Проволочный Калибр
| 1,0 mm2 | 10 AWG (Площадь поперечного сечения и asymp; 5,2 mm2) | 28 AWG (площадь поперечного сечения и asymp; 0,08 mm2) | N/A |
Прямое сопротивление тока внутреннего Проводник | N/A | N/A | N/A | 93,8 Ω/км |
| Частотный диапазон
| N/A | N/A | N/A | 0 ~ 100 МГц |
| Частота затухания
| N/A | N/A | N/A | 22dB/100m @ 100 МГц |
Изображении детали:

Основной Функция прайс-лист
Восходящий режима передачи • Управление виртуальной локальной сети (VLAN) • Поток Комплект • Пересылка SVLAN + MAC • 802.1x аутентификацию • Функция агента реле (RAIO) • Передача анти-адреса MAC • Пресс-форма-10G GPON • Прозрачная передача • Анти-MAC-адрес спуфинга • GPON Multicast• IGMP v2/v3 • Igmp-прокси • Отслеживание IGMP • Млд- • Отслеживание MLD • Групповой CAC Слои 2 управленияПротокол пакетов QoS• Приоритетная обработка • Управление движением • Контроль Трафика • Перегрузки управления • Список контроля доступа (ACL) Политика Безопасность пользователя• Протокол передачи информации о политике (PITP) • Анти-ip-адрес спуфинга Диагностика неисправностей• Эмуляция dialup с помощью протокола точка-точка по Ethernet (PPPoE) • Эмуляция службы dialup Protocol (DHCP) динамической конфигурации хоста • Групповой тканевые чехлы для сидений из искусственного • Управление MAC-адресом • DHCP Option82 Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами для помощи, спасибо. |
