Описание
HY-SX20ABrushed регулятор двигателя пост. Тока, высокая эффективность, большой крутящий момент, низкая температура, с дисплеем, функция защиты от короткого замыкания, скорость двигателя может быть изменена от оригинальной 0%-100% бесконечных изменений, и increased0-5V функция регулирования скорости, может использоваться plcdirect контроль скорости двигателя широко и стабильно используется в промышленном производстве.
Технические показатели:
(1) Рабочее напряжение: DC9V-DC24V (можно настроить в соответствии с требованиями пользователя)
(2) мощность управления: 0,01-500 Вт
(3) ток: 0.015A (в режиме ожидания)
(4) PWMDuty цикл: 0%-100% с цифровым дисплеем (5) PWMFrequency: 15 кГц (6) напряжение управления: 0-5 в (тип управления напряжением, можно использовать plcнепосредственно контролировать скорость двигателя
(7) Размер: 9,8 см (длина) * 6,5 см (ширина) * 1,6 см (Gao)
(8) Размер дисплея: 4,8 см (длина) * 2,85 см (ширина) * 2,5 см (Gao)
(9) Ручка регулятора длина линии 20 см длина линии дисплея 20 см
Отгрузочная ведомость:
1: регулятор материнской платы 1 блок
2: регулятор скорости 1А (Belt20CMLine)
3: цифровой дисплей 1А (Belt20CMLine)
Существует два вида подключения:
Мощность +: DC +Мощность-: DC-
Мотор +: положительный полюс двигателяМотор-: отрицательный электрод двигателя
Метод регулирования тока защиты:Перед включением питания поверните регулятор скорости по часовой стрелке до максимума, Отобразите после включения on511 и начали мигать. 3 может быть в течение seconds1-511Adjustment, 1-255 соответствующий ток is1-20A. при корректировке до требуемого значения, стоп-регулировка 3 будет сохранена автоматически через несколько секунд.Заданное значение exceeds255TimeSuch3No регулировка в течение секунд ток будет заблокирован на Незащищенный 。 после настройки, Регулировка тока сохранит предыдущее значение, если оно не сбрасывается., С функцией отключения питания. (значение по умолчанию не защищено)

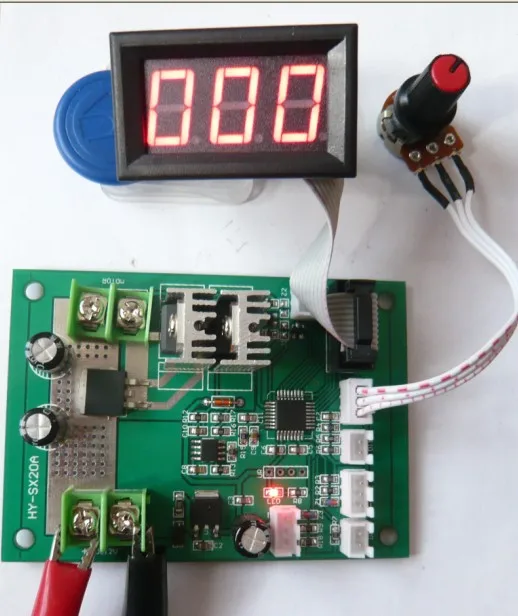

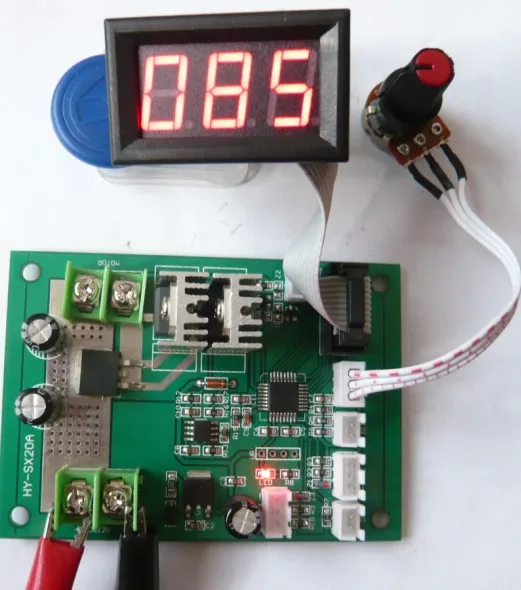

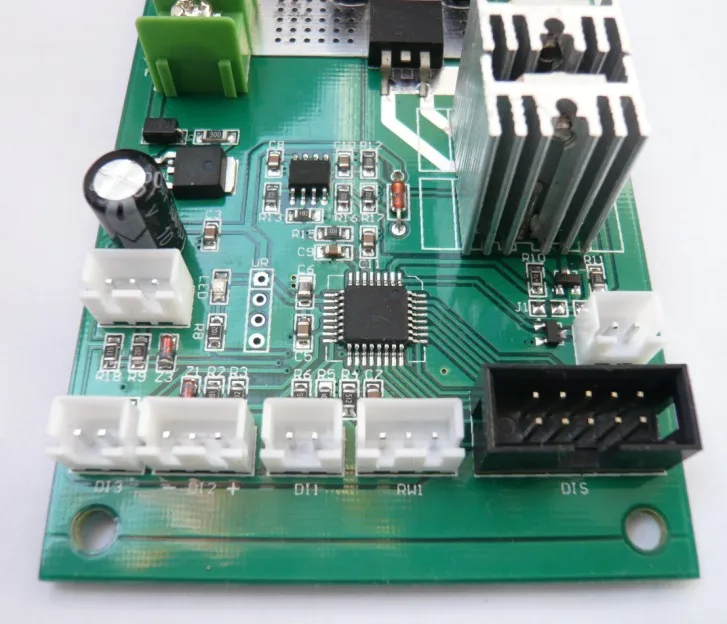

Изображение продукта:
PWMBrief Введение:
Модуляция ширины импульса называется: модулятор ширины импульса, аббревиатура pwm 。 благодаря своей особой производительности, он часто используется в качестве затемнения ламп или регулирования скорости моторов постоянного тока в цепях постоянного тока. В этой цепи используется широтно-импульсная модуляция (PWM) контроллер двигателя, сделанный по принципу. этот метод имеет два преимущества в управлении скоростью двигателя.:
1. это в основном путем изменения коэффициента нагрузки выходной квадратной волны, так что среднее время на нагрузке составляет from0-100 % изменения, для регулировки яркости нагрузки/цели скорости. использование широтно-импульсной модуляции (PWM) способ достижения затемнения/преимущество регулирования скорости заключается в том, что энергия источника питания может быть полностью использована., высокая цепи эффективность 。 например: когда выход Is50 % квадратная волна, широтно-импульсная модуляция (ШИМ) Потребляемая в цепи мощность составляет also50 %, то есть, почти вся энергия преобразуется в выходную мощность нагрузки. при использовании общего регулирования скорости понижения сопротивления, чтобы нагрузка получала максимальную выходную мощность блока питания 50% мощности, блок питания должен быть обеспечен на 71% выше выходной мощности, среди них 21% потребляемых при падении напряжения и потреблении тепла Резистор 。
2. модуляция ширины импульса (ШИМ) режим может сделать нагрузку получить полное напряжение питания во время работы., это способствует выходу из внутреннего сопротивления катушки мотора и вызывает у мотора больший крутящий момент.
'
