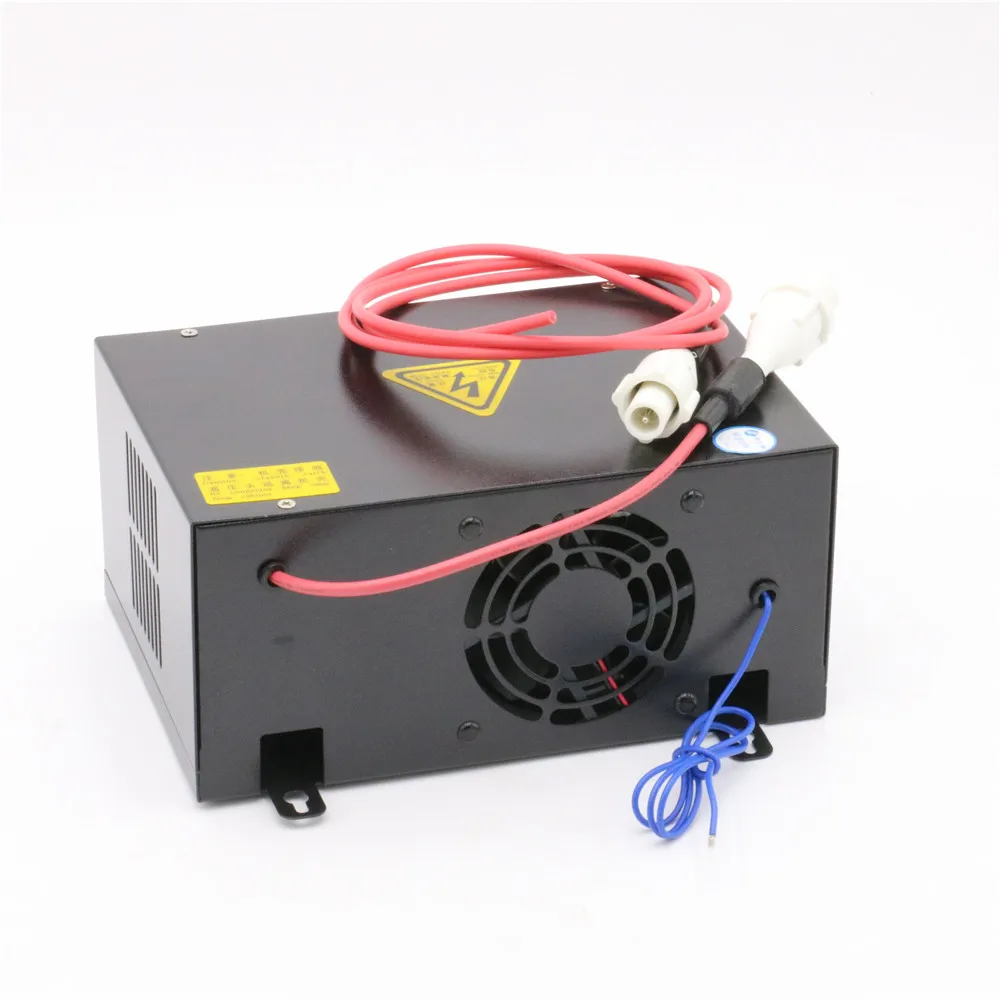

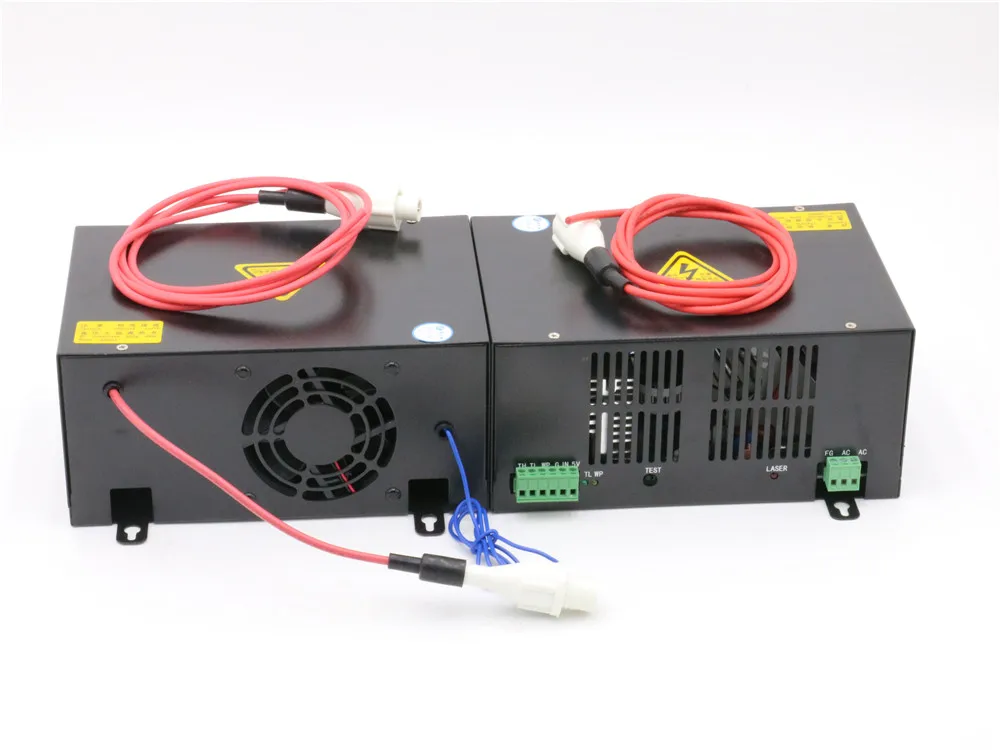

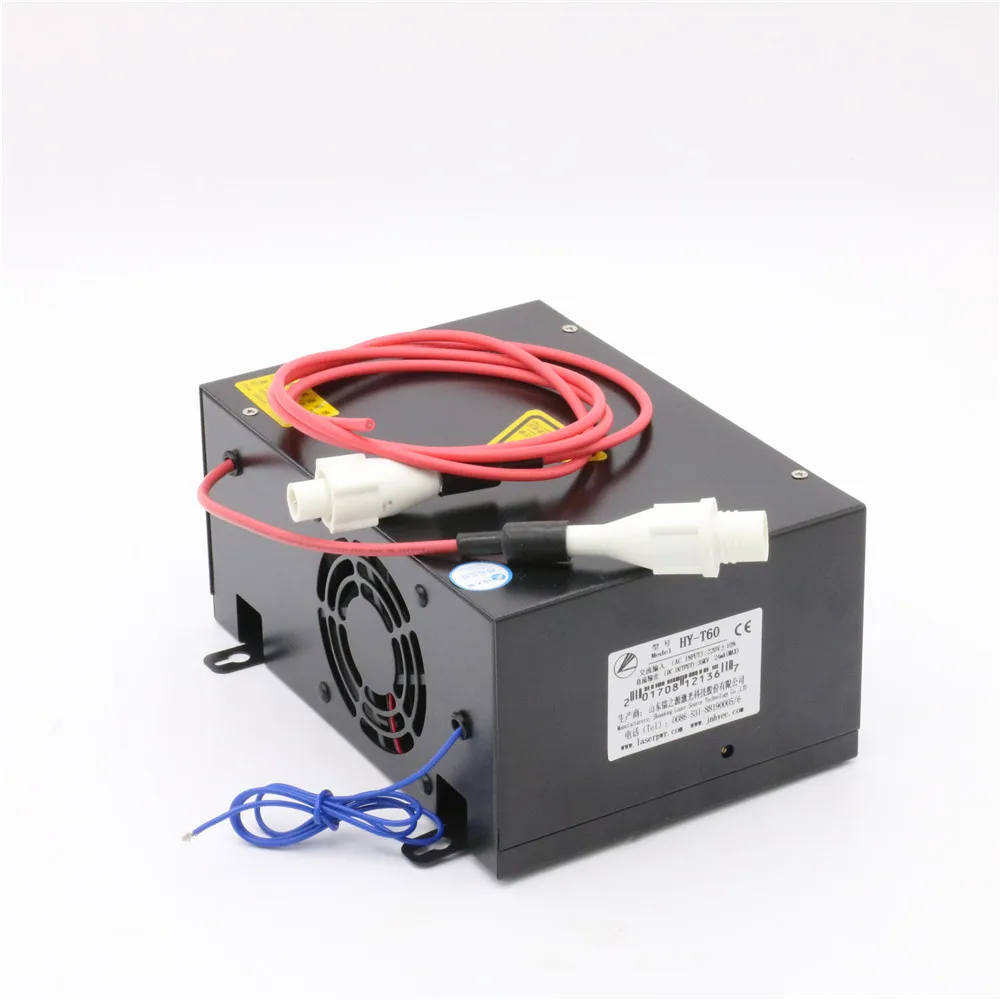

HY-T60 СО2 лазерный блок питания 60 Вт для лазерной гравировальная и режущая машина

Описание

HY-T60 СО2 лазерный блок питания 60 Вт для лазерной гравировальная и режущая машина

HY-T60 СО2 лазерный блок питания 60 Вт для лазерной гравировальная и режущая машина

1. Основные характеристики:

1) Хорошая совместимость: он может быть применим к 40 Вт, 50 Вт и 60 Вт лазерных трубок, изготовленных
Различных фабрик.
2) 2 типа: Тип резки или тип скульптуры,
Тип резки: хорошая стабильность и сильная адаптивность.
Тип скульптуры: быстрая скорость отклика, хороший эффект гравировки.
Это может продлить срок службы лазерной трубки.
3) простое управление: запуск и остановка очень легко управляется светодиодом с помощью уровня ttl.
4) защита от открытого замыкания на выходе.
5) тестовый выходной лазер управляется вручную только одной кнопкой.
6) Применение: скульптура и вырезанный акрил, ткань, двойной цветной лист и резиновый лист. И т. Д.

2. Параметры:

Вход	Вход Напряжение	AC220V или AC110V(Пожалуйста,УкажитеyПри размещении заказа)
Частота переменного тока	47-440 Гц
Макс Входная мощность	450 W
Макс Вход ток	3A
Выход	Максимальная Вход Напряжение	DC 35KV
Максимальная Выход ток	DC 24 V DCМА
Эффективность	≥90% (FUllLOad)
Среднее время между отказом (MTBF)	≥10000H
Ответ Скорость	≤1ms(FПЗУ сигнал переключателя выдается на выходной ток до 90% тока настройки)
Выдерживать Напряжение	Вход-выход, вход-Корпус: AC1500V 10МA 60 с; выход(ОтрицательныйПолюс)Подключен с машинойКорпус.
Вес	2,95 кг
Защита окружающей среды	РабочаяТемпература:(-10-40 по европейскому стандарту°C),Относительная влажность (RH) ≤90%
Начин охлаждения	Воздушное охлаждение (FAC)
Измерение	Д × Ш =280* 173* 97 (мм)
Цвет	Черный

3. Инструкция по эксплуатации:

1) Подключение лазерной трубки: (см. Схему подключения источника питания и лазерного устройства)
Высоковольтный терминал (HV +) источника питания HY-T60 должен быть подключен к положительной полюсе
CO2 лазерное устройство. Ток цепи источника питания должен быть подключен к отрицательному полюсу (лазер
Выходной терминал) лазерного устройства, через Амперметр или напрямую.
2) Подключение управляющего сигнала (см. Схему подключения блока питания и платы управления)
Контрольный сигнал должен быть надежно подключен к клемме управления HY-T60 электропитания,
После подключения выходного сигнала DAC и сигнала ttl внешнего компьютера с питанием
Поставка, лазерное устройство должно работать как положено. Если Лазерная лампа не может работать правильно, должны
Проверьте контрольный сигнал правильно или нет (включает в себя проверку спецификации напряжения и
Логика), если использовать ШИМ-контроль в качестве управления мощностью, убедитесь, что f≥20KHz, амплитуда (пиковое значение)
≤5в, проверка и защита переключатель WP соединение является правильным в то же время.
3) Напряжение на входе:
Входная мощность источника питания HY-T60 должна составлять 220 В переменного тока/50 Гц. Если 110VAC требуются, пожалуйста,
Укажите при оформлении заказа.
4) Прочие ожерелья и подвески:
Группа защитных выключателей также предназначена для обнаружения выключателя воды, вентилятора,
Защита открытого корпуса и так далее.

4. Осторожно!

1. Система водяного охлаждения должна работать правильно при включении лазерного устройства.

2. Цепь высоковольтного выхода не должна быть открытой! (Высоковольтные выходные клеммы (положительные и
Отрицательные полюсы) должны быть правильно подключены к положительным и отрицательным полюсам лазерного устройства,
Соответственно.)
3. Следует обратить внимание, чтобы избежать электрического удара после переключения источника питания
ВЫКЛ. (требования безопасности изоляции должны быть 40кв между терминалом выхода и
"G")
4. Хорошо заземленная трехполюсная розетка должна использоваться для подачи питания на HY-HVCO2/1,2 мощности
Поставка. Корпус должен быть хорошо заземлен, чтобы избежать удара электрическим током.

HY-T60 СО2 лазерный блок питания 60 Вт для лазерной гравировальная и режущая машина

Техническое обслуживание лазерного источника питания

1, перед обслуживанием проверьте корпус блока питания нормальное заземление;
2, измерительный блок питания оболочки на рабочей станции или есть ли разница напряжения между верстаком
3, блок питания с высоким давлением на многих местах, после включения питания, рука не может касаться металлических частей устройства
4, прежде чем заменить блок питания внутри устройства, выключите блок питания конденсатора хранения энергии должен быть разряжен полностью и профиль напряжения после подтверждения отсутствия напряжения для следующего шага замены или ремонта
5, если лазерная машина работает нестабильно, или падение работы, может проверить винт электрической цепи, клеммные блоки, такие как, является ли свободным, проводка феномена, такого как окисление.Старый источник питания или блок питания работает в условиях плохой окружающей среды, Обратите больше внимания на состоянии формирования.
6, при обслуживании, не Срывайте внутреннюю кабельную стяжку и соединительный провод, панель управления, или Режьте бесформенные изменения, скорее всего, вызовет все помехи машины или снижение производительности, И даже вызывает лом.

Не работает анализ неисправностей лазерного источника питания CO2:

СО2 лазерная мощность не работает

(1) может быть защита от перенапряжения:
A. Пожалуйста, проверьте, является ли выход питания и положительное подключение лампы надежным!
B. могут быть повреждены или стареют лампы, напряжение пробоя превышает 35 кВ.
(2) Убедитесь, что входной кабель переменного тока и провод управления надежно подключены.
(3) Проверьте Высоковольтную выходную линию на повреждения, утечка может привести к мощности в работе, но лампа не светильник!
(4) провод заземления питания (не выходная мощность черной линии, но первый порт входного терминала переменного тока см. Страницу 3 Руководства) является правильным и надежным доступом к земле.
