Описание

I2C PCF8591 8-битный A/D и D/A преобразователя постоянного тока 2,5 V-6 V аналоговые Вход мультиплексирования на-чип следа СИД держать цифро-аналоговый преобразования

PCF8591 представляет собой единое питания, низкая мощность 8 COMS-type a/D, ljrevtyns ghjnbd frwtgnf преобразователь чип, он имеет 4-канальную аналоговые входные каналы, весь путь к аналоговым выходным каналам и интерфейсу шины iec. На устройстве, на рабочем адресе, ниже трех чипов A0, A1 и A2, три адресных контакта решения, так что без добавления любого оборудования с шиной IEC можно подключить до восьми устройств того же типа. Устройство имеет многоканальный аналоговый вход, on-chip track-and-hold, 8 a/D преобразования и восемь D/A преобразования функций. Коэффициент конверсии A/D и D/A определяется максимальной скоростью передачи шины iec.

Технические характеристики:

Один источник питания;
Диапазон нормального рабочего напряжения 2,5 В ~ 6 В;
Выполнено через ввод/вывод данных на шинах IEC;
Адрес устройства определяется тремя контактными контактами;
Частота выборки определяется скоростью передачи шины IEC;
4 дорожных аналоговых входа, программируемые как одноконцевые или дифференциальные входы;
Может быть настроен для преобразования номера канала автоматически увеличен функционал;
Диапазон аналогового напряжения VSS ~ VDD;
On-chip track-and-hold функция;
8-битный последовательного приближения A/D преобразования;
Увеличение с одним аналоговым выходом D/A преобразователя.
Описание:

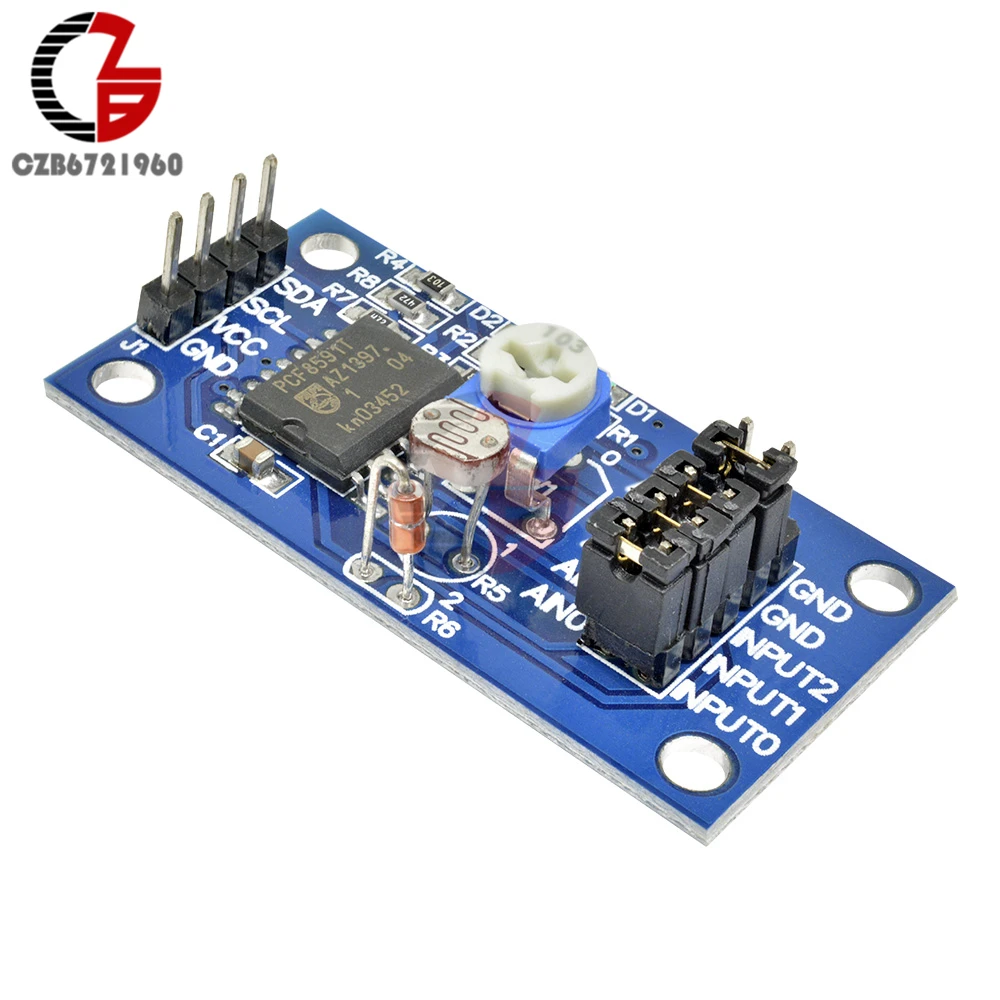

Модуль чип с PCF8591T, SMD посылка
Поддержка 4 канала аналоговое напряжение приобретения входным сигналом (диапазон входного напряжения 0-5 V)
Модуль с индикатором питания 1 (D1)
Модуль с индикатором выхода DA (D2), когда выходное напряжение DA достигает определенного значения, индикаторный светильник, чем выше значение напряжения, тем ярче светильник s
Модуль интегрирует дорожно-0-5 V входное напряжение приобретения (с помощью белого и голубого цвета, потенциометр для регулировки входного напряжения)
Модуль Интегрированный Дорога фоторезистор (модель: 5537), окружающего светильник интенсивность AD коллекция
Модуль Интегрированный способ термистор (модель: MF58) температура окружающей среды по AD коллекция

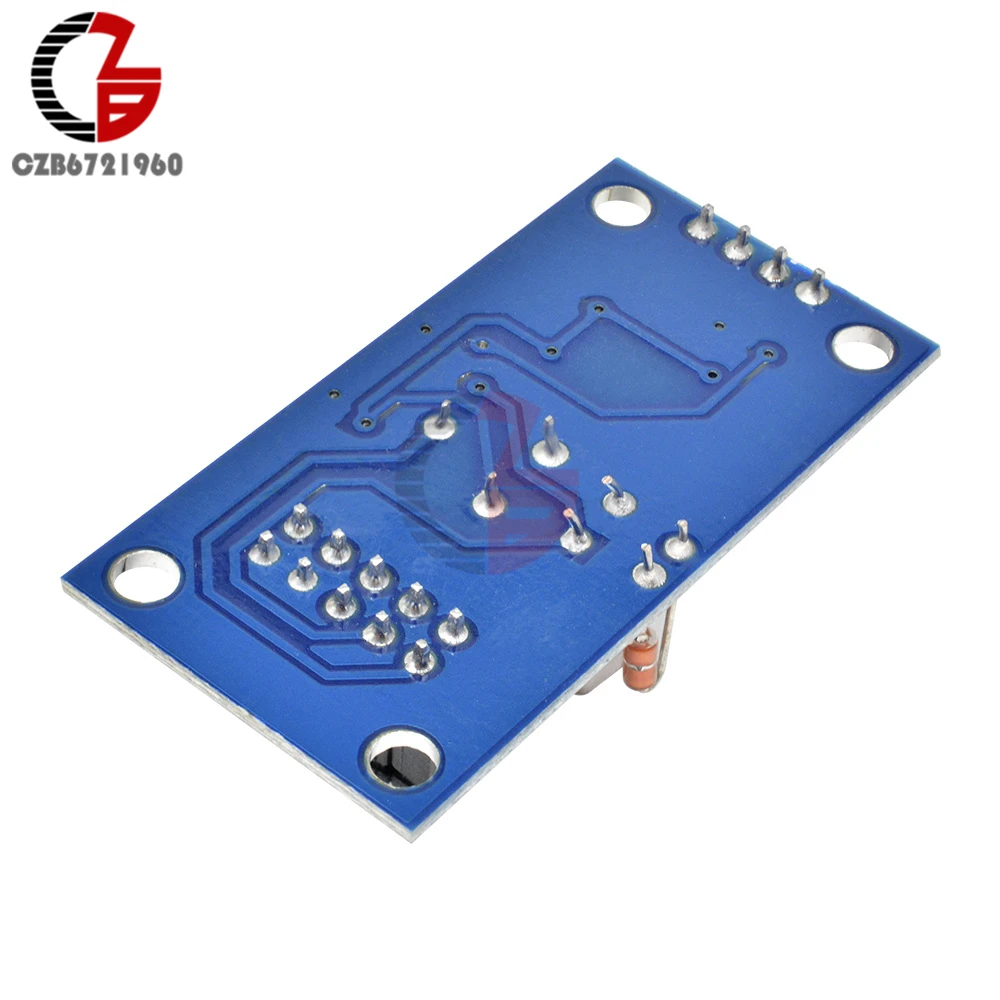

Размер печатной платы: 48 мм * 25 мм * 1,6 мм
Качественная панель углов дуги дизайн не поцарапает вашу руку. С отверстием для позиционирования апертурой 3,1 мм, легко использовать 3 мм Tongzhu fixed
Существует два вида подключения:
Left 4 pin-код:
SDA IIC интерфейс передачи данных подключен микроконтроллер IO порты (P2.0)
SCL IIC интерфейс Синхронизации подключен микроконтроллер IO порт (P2.1)
Катодный интерфейс внешний VCC power 3,3/5 V положительный источник питания
GND отрицательный интерфейс внешний 3,3/5 V отрицательный источник питания
Правая 8 pin-код:

Выходной порт модуля AOUT DA
Аналоговый интерфейс входного сигнала AIN3
Аналоговый интерфейс входного сигнала AIN2
Аналоговый интерфейс входного сигнала AIN1
Аналоговый интерфейс входного сигнала AIN0 0
Интерфейс аналогового входного сигнала INPUT3 3
Входной порт термистора INPUT2 подключен к
INPUT1 имеет входной порт сигнала фоторезистора, подключенный к
INPUT0 подключен к входному порту сигнала потенциометра
