ICL7107 цифровой комплект амперметра DIY модуль DC 5 V 35mA 70,6x39 мм, Фурнитура для бижутерии, Наборы Ампер ток метр

Описание:

Схема принцип работы:

AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, Опорное напряжение источника вход переменного тока цепи и дисплей короткого замыкания.

2. Силовая цепь делится на положительную мощность и отрицательную мощность. Положительной клемме-это вклад J2, C8 фильтрации. Отрицательный состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, с помощью которых будут-5 V напряжение входного сигнала с помощью чипа 26th pin-код.

3. Опорное напряжение источника состоит из R1, R2, VR1, R9, U2. 36-pin-это контрольный штырь входного напряжения. Отрегулируйте потенциометр VR1, чтобы 36-pin напряжение было 100 мВ.

4. Вход цепи состоит из J1, R5, R6 и C3. Когда ток измеренной цепи проходит через R5, он генерирует напряжение на R5. Это напряжение затвора будет обнаружено вход для чип 31-pin-код через R6 ограничение тока и подвергаются обработке C3-фильтрация входного напряжения конденсатор с алюминиевой крышкой.

5. Дисплей цепи состоит из DS1-DS4, D1, D4, 4 цифровой трубки можно управлять скутером непосредственно с помощью чипа. R10 есть ограничение тока сопротивление DS1-DS3 цифровой трубки знака после запятой.

Готовый продукт отладки:

1. После подключения к DC 5 В (Пожалуйста, обратите внимание на полярность), цифровая трубка будет отображаться-. 000 или. 000, это нормально.

2. Применение мультиметр для измерения напряжения между чип 36-контактный и 35-pin, а также регулировать VR1 потенциометр дайте ему быть 100mV.

Контрольное значение напряжения:

1. чип 1-pin и 21-pin: 5 V.

2. Чип 36-pin и 21-pin: 100 мВ,

3. чип 26-pin и 21-pin:-5 V.

Параметры:

Материал: PCB + металл + пластик

Тип: цифровой комплект амперметра

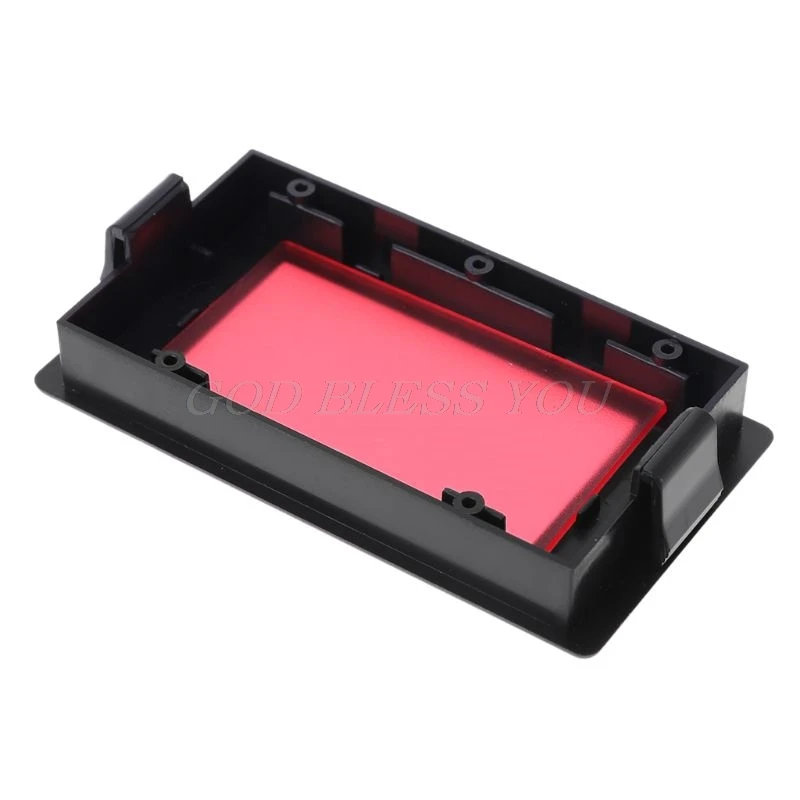

Размер панели: 79x44 мм/3,11x1,73 дюйма

Размер крепления: 71x39 мм/2,8x1,53 дюйма

Количество: купальное полотенце, 1 шт

Параметров электроэнергии:

Рабочее напряжение: 5 В постоянного тока

Рабочий ток: 35 мА

Точность: ± 1mA

Диапазон измерения: 0-2A

Дальность индикации: примат дисплей 1/-1

Цвет дисплея: красный

Количество: 1 комплект
