ICL8038 функциональный сигнальный комплект генератора многоканальный генератор сигналов электронный производственный тренировочный diy части 10 кГц-450 кГц

1 pin, 12 pin: сторона регулировки синусоидальной волны

2 контакта: синусоидальный выход

3 pin: треугольная волна выход

4 pin, 5 pin: частота и рабочий цикл (или асимметрия волны) Регулировка

6 pin: V +, положительный источник питания

7 pin: Смещение частоты

8 pin: вход регулировки частоты

9 pin: выходной прямоугольный сигнал. Это открытый сборник выход. При работе Подключите нагрузочный резистор от штифта к соответствующей положительной поставке, чтобы получить ttl-совместимый выходной прямоугольный сигнал, нагрузочный резистор должен быть подключен к + 5 В питания.

10 pin: сторона конденсатора синхронизации

11 pin: V-, отрицательные клеммы для проводки заземления. При использовании положительного и отрицательного источника питания, 11 pin подключен к отрицательному источнику питания, форма выходного сигнала относительно симметрии 0 V. При использовании одного положительного источника питания, контакт 11 заземлен и форма выходного сигнала однополярная и равномерное напряжение + VCC/2.

13 pin, 14 pin: пустой контакт

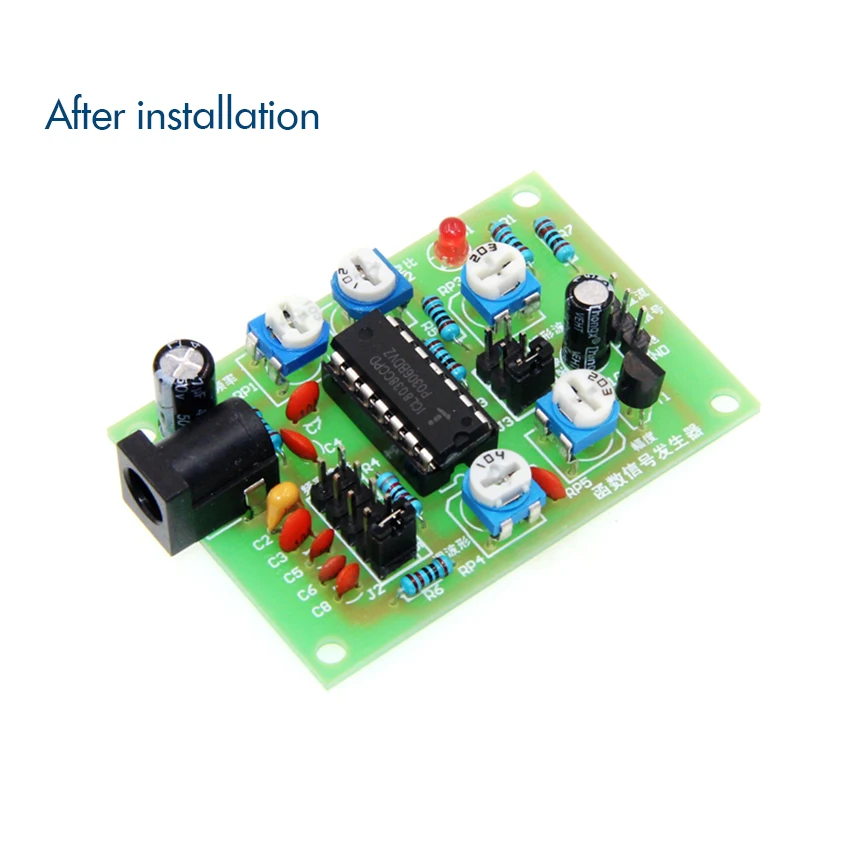

Диапазон воспроизводимых частот составляет 10 кГц-450 кГц, разделить на 5 полос, с переключателем J2 (защита от короткого замыкания колпачок), чтобы переключить, PR1 является регулировка частоты, RP2 представляет собой прямоугольную волну рабочий цикл, RP3 представляет собой прямоугольную волну линейная регулировка, RP4 является синусоидальной волны искажения регулировки, RP5-это Выходная амплитуда регулируется.

Цепь может быть питание от одного 12-24 В питания от J1. J4 является выходного сигнала, 1 выходной контакт с блоком питания постоянного тока для смещения сигнала, 2 pin Выход Чистая сигнала, форма выходного сигнала категории можно переключатель J3 (защита от короткого замыкания колпачок).

Установка и ввод в эксплуатацию Примечание:

Параметры компонентов в соответствии с исходными заданными значениями, указанными в выборе, схема интегральных схем, диоды, транзисторы, электролитические конденсаторы-полярные компоненты, осторожно не устанавливать обратное направление.

Все компоненты должны быть установлены на поверхности печатной платы.

Каждый потенциометр влияет друг на друга, пожалуйста, выберите соответствующий частотный диапазон (J2 короткоконтурный колпачок), несколько раз тщательно отрегулированный, частота ниже 50 Гц и выше 200 кГц не рекомендуется.

Сетевой источник питания: 12-24 V
