Описание

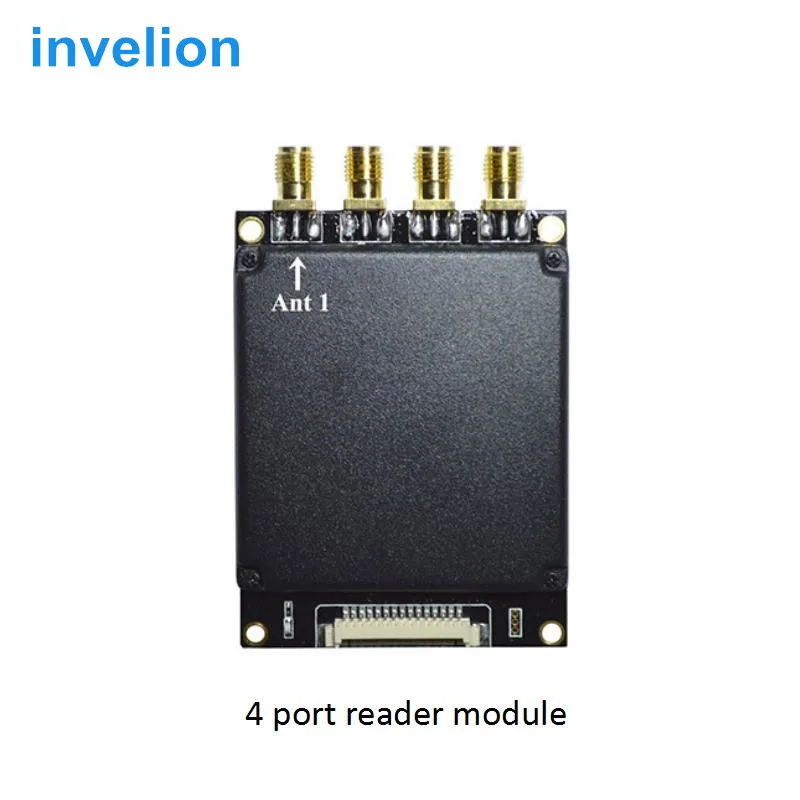

Impinj длинный диапазон, УВЧ rfid считыватель 860-960 МГц для спортивных бега/велосипеда/марафона системы

1,TOP1-Quality 4 порта Impinj R2000 uhf rfid считыватель модульС макетная плата

2,Длинный диапазон считывания 1-35 м, который может регулировать диапазон считывания, и может считывать несколько тегов 1-500тегов/секунд (зависит от антенны/тега/приложения)

3,С широкой частотой 902-928 МГц (американская частота) и 865-868 МГц (Европейская частота)

4,В том случае, еслиПоддержка макетной платы Mutil-разъем: Ethernet TCP/IP (RJ45), rs232Ttl uart (последовательный порт), интерфейс RS-485

5,Отличная и стабильная,Может быть ВстроенныйВАРазнообразиеООборудования, таких как ручной rfid считыватель, ОбеспечиваемБесплатный английский sdk и бесплатный тестовый тегОбразец

Таблица 1: обзор модуля

Модуль P/N	YR901
Фотография
Радиоканал	Четыре канала
RF разъем	SMA
Антенна режим подключения	Не может быть настроен на режим разделения трансивера
Интерфейс разъем	Molex 53261-1571
RF разъем Материал	Латунь (золотое покрытие)
Пластик	Роджерс FR4 (золотое покрытие)
Радио щит Материал	Алюминий из алюминиевого сплава

Таблица 2: определение контактных ножек соединителя

PIN-код	Определение	Описание продукта:
1	GND	Подключитесь к полу:
2	GND	Подключитесь к полу:
3	3,7 V-5 V DC	Подключите к источнику питания вместе
4	3,7 V-5 V DC	Подключите к источнику питания вместе
5	GPIO 3	Выход
6	GPIO 4	Выход
7	GPIO 1	Вход
8	Зуммер	Уже управляемый, выходной ток> 50 мА
9	UART_RXD	Ttl Совместимость
10	UART_TXD	Ttl Совместимость
11	USB_DM	Для испытания только в том случае,
12	USB_DP	Для испытания только в том случае,
13	GPIO 2	Вход
14	RU	Высокий уровень позволяет модуль
15	GPIO 5	RS-485 управления направлением
