Описание
Обзор: материнская плата

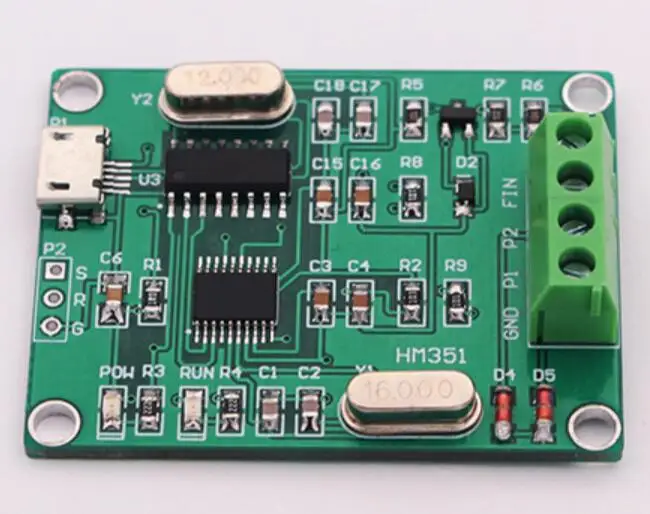

HM351-это небольшой генератор сигналов, который может генерировать до 100 кГц частоты, рабочий цикл, фазовый Регулируемый импульсный сигнал; генерировать сигнал управления Сервоприводом; измерять частоту.
Модуль прост в использовании, и выходная частота обновляется немедленно, установив параметры через хост-компьютер.
Применение: генераторы сигналов, калибровка измерительного прибора, управления двигателем постоянного тока, частота измерения
Параметры продукта:
1, диапазон импульсного сигнала: 1 ~ 100000 Гц (импульсный сигнал)
2. Диапазон импульсного цикла: 0 ~ 100.0% (рабочий цикл)
3. Диапазон разности импульсной фазы: от 0 до 360 градусов (разница фазы между первым и секундным сигналами)
4, амплитуда импульсного сигнала: 5 В постоянного тока максимум 5.0в (Выходная амплитуда без изменений)
5, диапазон измерения частоты: 1 ~ 1000 кГц
6, Измерение частоты: 1 Гц
7, диапазон измерения частоты: ± 0,7 ~ 10VDC (прямое соединение)
8, частота сигнала рулевого механизма: 100 Гц
9, сигнал сервопривода, ширина импульса: 500 ~ 2500us
10, рабочее напряжение: 5VDC
11, рабочий ток: <50мА
13, размер изделия: 45 мм * 35 мм * 20 мм (длина * ширина * высота)
Описание интерфейса и связанные с ним операции
Интерфейс P1 (интерфейс usb)
P3 интерфейс
Плавник: Измерение частоты входа.
P2: выход второго импульсного сигнала.
P1: первый импульсный сигнал.
GND: отрицательный источник питания.
С помощью программного обеспечения:
