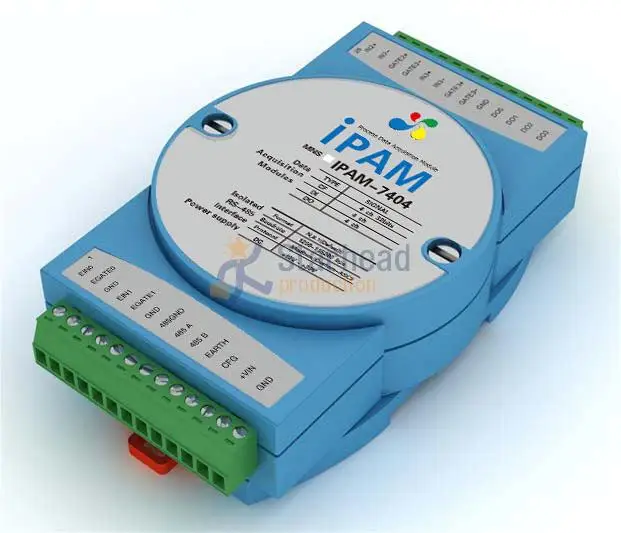

Импульсный счетчик частоты модуль данных 32-битный 1 МГц цифрового ввода-вывода вход Энкодера RS485 Modbus Адам DIN Rail

Описание

IPAM-7404Является модулем сбора данных с подсчетом, функцией измерения частоты, имеет4 Считая дороги/Каналы измерения частоты, включая2Дорожный изолированный входной сигнал и2Неизолированные входные каналы для удовлетворения потребностей различных случаев для сбора импульсного сигнала промышленного поля; модуль также имеет4-ChДи, В том числе2Изолированный входной сигнал и2 Неизолированные входные каналы могут быть настроены для подсчета/Измерение частоты входного сигнала ворот; Поддержка функции ввода энкодера; модуль также имеет4 НеизолированныйДействительно,Может быть настроен для соответствия или ограничения функции вывода сигнала тревоги;

Напряжение питания:+ 10 ~ + 30 В постоянного тока,Защита от обратной полярности питания;Мощность Потребляемая мощность:1 Вт @ 24VDC;Пластиковый корпус промышленного класса, стандартныйDINC креплением на рейке;Связь Интерфейс: изолированный2500 В постоянного тока,От электростатического разряда, Защита от перенапряжения, перегрузки по току;Изоляция канала напряжение:2500 В постоянного тока

Особенности:

Счетчик/Вход измерения частоты

Материалы:2 Изолированные входы и2 Неизолированные входы;

Максимальный отсчет: 32 бит ;

Программируемый цифровой фильтрации: 1 ~ 65535us ;

Частота входного сигнала: неизолированные каналы: < 200 кГц ; Изолированные каналы: < 1 МГц ;
2 Изолированный входное напряжение : Низкая: + Жесткий диск на 1 V; Высокая нагрузка: + 3,5 ~ + 10 в
2 Неизолированное Входное напряжение: программируемое пороговое напряжение Низкая: 0 ~ 5В (По умолчанию 0,8 V ) Высокая нагрузка: 0 ~ 5В (По умолчанию 2,4 V )

Выбор режима ввода затвора, измерение значения захвата;

В комплекте / Обгонная функции Значение настраивается зависимо;

Цифровой вход

Материалы: 2 Изолированный входной сигнал и 2 Неизолированный входных сигналов

Тип входа: Переключение контактных сигналов или уровень сигнала;

Вход диапазон: Высокая для ваших устройств 1 ): + 3,5 В ~ + 10 в ; Низкая (рис ): + Жесткий диск на 1 V ;

Выбираемый цифровой фильтр, соответствующий количеству / Последовательного измерения частоты каналов

Выбор ворота режим входного сигнала
Цифровой Выход

Выходы: 4 Неизолированные выходы;

Тип выхода: выход открытого коллектора;

Максимальное напряжение холостого хода: С алюминиевой крышкой, 50В ;

Максимальный ток нагрузки: 50mA ;

Дискретный режим вывода;
