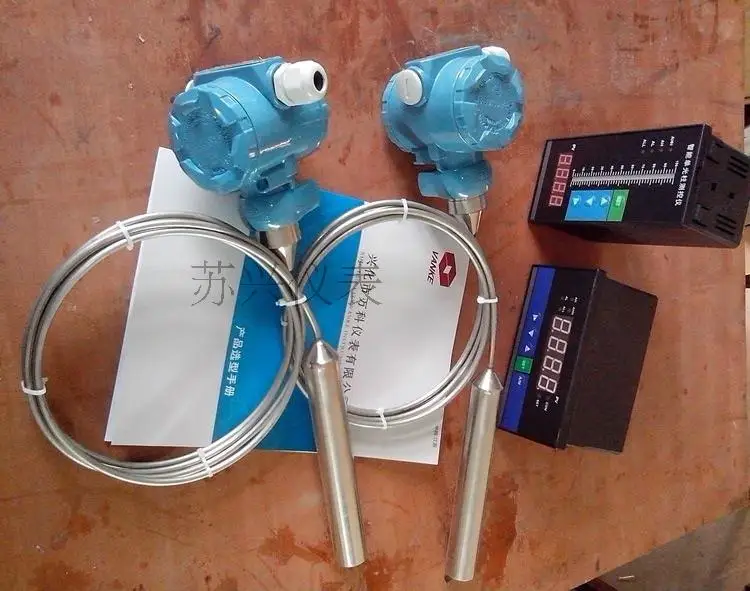

Input Type Liquid Level Transmitter Balance Cover Transmitter 4~20mA

Обзор

Датчик уровня жидкости типа WK-136 p с помощью импортированного датчика, чувствительное устройство, установленное в нижней части релейной коробки, в части для баланса, между воздушным давлением (направляющей), проводимость давления в жидкой колонне через воздух по воздуху передана чувствительным компонентам, Таким образом, Избегайте прямого контакта с измеряемым чувствительным устройством. подходит для измеритель уровня жидкости при высокой температуре, вязкой, коррозионной среде. широко используется в нефтяных, химических, металлургических, электростанциях, водосберегающих системах, в сфере водоснабжения и промышленных сточных вод, таких как уровень жидкости и интерфейс дистанционного регулирования, управления и сигнализации.

Принцип работы

Когда баланс покрытия передатчика помещается в положение в измеренной жидкости, давление на датчик, проходящий через воздуховод P = 9,807 P.H + Po

Где: P: давление, обнаруженное датчиком, единица измерения: Pa

P: плотность жидкости измеряется, единица измерения: кг/м3

H: Глубина жидкости измеряется, единица измерения: м

Po: давление на жидкую поверхность, единица измерения: Pa

Если полость на задней части датчика соединена с жидкой поверхностью, Po равна нулю, поэтому это приблизительно 0,102 p/P. Передатчик преобразует сигнал давления, когда он ощущается в электрический сигнал, который пропорционально высоте поверхности жидкости.

Примечание: контейнер жидкости для измерения должен быть открытым для воздуха

Закрыто, в противном случае измерение не имеет значения.

Характеристики

♦ Сильная защита от помех, долгосрочная стабильность, высокая точность, высокая производительность/соотношение цены

【Непосредственно в тестовую среднюю, установка и использование довольно удобно

【Прочная структура, без движущихся частей, высокая надежность, длительный срок службы

♦ Нет материала усталости износа, не чувствителен к вибрации и воздействию

♦ С инвертором питания и предельной защитой от перегрузки по току

♦ Индикатор циферблата, светодиодный, ЖК-дисплей можно выбрать

♦ Дополнительная компенсация температуры, высокая термостойкость

Параметры производительности

Диапазон измерения: 0 ~ 30 м

Точность измерения: ± 5%

Выходной сигнал: 4 ~ 20 mADC

Мощность питания: 24VDC

Материал корпуса: конструкция из нержавеющей стали, корпус из алюминиевого сплава

Средняя температура:-40 ~ 200 ℃

Температура окружающей среды:-20 ~ 60 ℃

Влажность окружающей среды: ≤85% RH

Схема электропроводки

На что следует обратить внимание

Все продукты прилагаются к сертификатам и спецификациям продукта, включая номер продукта, технические параметры, схему проводки, дату доставки и т. д. пожалуйста, внимательно проверьте, чтобы не использовать неправильные.

Этот продукт подходит только для некоррозионной жидкости из нержавеющей стали. Если это КОРРОЗИОННАЯ ЖИДКОСТЬ, пожалуйста, укажите.

Этот продукт может измерять только уровень жидкости открытого контейнера.

Этот продукт является точным инструментом. Не допускается разборка, столкновения или поломки.

Передатчик может работать после включения питания, но выход стабильный после 30 минут предварительного нагрева.

При ненормальном использовании выключите питание, остановите использование и проверьте.

Оригинальная упаковка должна быть восстановлена во время транспортировки и хранения и храниться в прохладном, сухом и вентилируемом складе.
