Интеграция DRSSTC драйвер платы транзистора двойной резонансной музыки катушки Tesla(только плата драйвера

Сделайте маленький артефакт DRSSTC! Интегрированный DRSSTC езды на автомобиле!

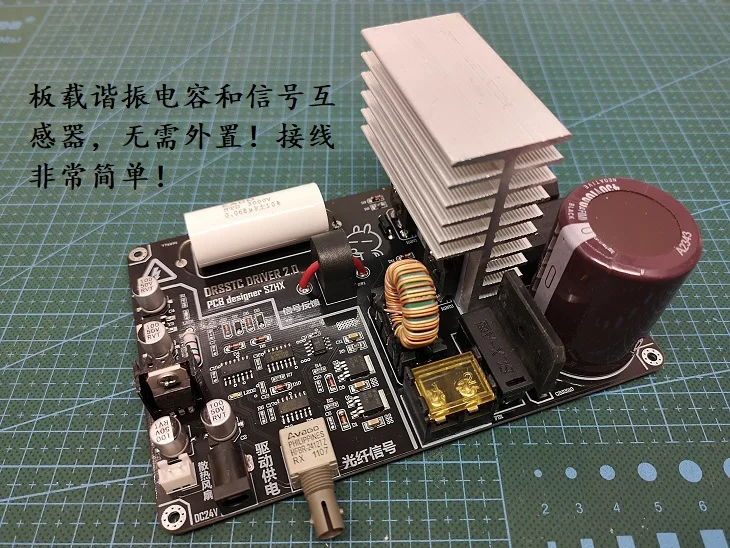

Плата драйвера проста в проводке и проста в использовании, что позволяет решить проблему, которую маленький DRSSTC требует модульной комбинации. Интегрированный плата драйвера не только включает в себя материнскую плату цепь водителя и половина-мостовой инвертор цепи, но также включает в себя резонансный конденсатор с алюминиевой крышкой и сигнала трансформатор на драйвер платы! Без внешних! Можно напрямую использовать блок питания, поколение дуги до 35 см или около того! Нет питания от стабилизатора автонапряжения!

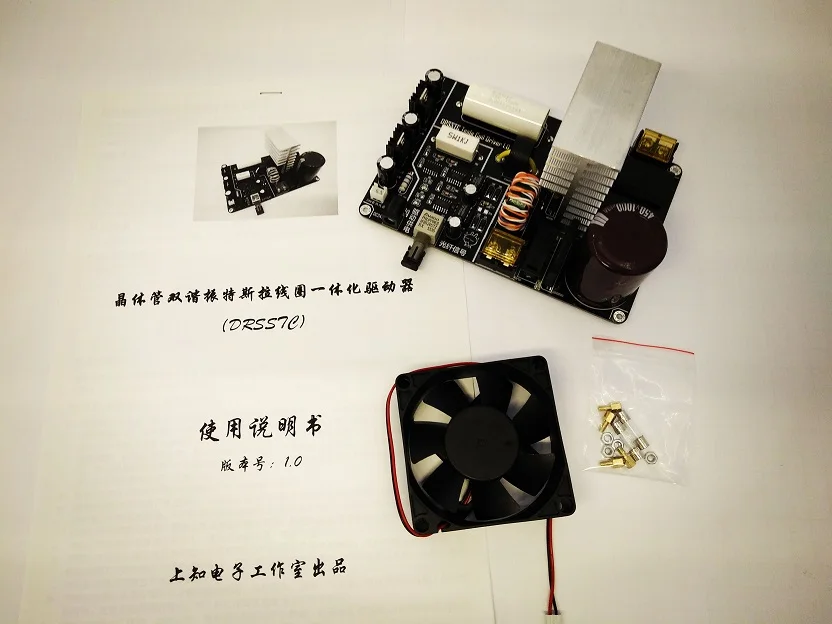

Продукция включает в себя: готовая дисковая пластина x1шт, 7025 охлаждающий вентилятор x1шт, защитная трубка x2шт, M3 дисковая пластина поддержка медной колонки x4шт, M3 винт x4шт.

Примечание: привод не включает в себя оптоволоконный контроллер плотности импульсов. Требуется дополнительная покупка!

Предоставляем только текстовую инструкцию!

Нет необходимости в проводке рисунки! Определения интерфейса все напечатаны на плате

Владелец магазина сам с этой приводной доской, чтобы сделать готовое изделие с эффектом бега, реальное изображение.

\

Отказ от ответственности:

Катушка tesla является специальным высоковольтным оборудованием, производство и эксплуатация катушки tesla может привести к личному травму или потере собственности, которые не имеют ничего общего с дизайнером или продавцом оборудования.

Меры предосторожности и предупреждения безопасности:

Не трогайте выходную дугу катушки tesla. Как только вы коснетесь дуги, вы можете обжечься. В связи с плохой чехол, вы можете получить потенциально опасные для жизни поражения электрическим током

Мощность, работающая в дисковой пластине, также опасна, диск имеет установленную емкость очень больших конденсаторов! Таким образом, после включения питания на дисковой пластине не допускается прямой контакт! В чехол сбоя питания привода пластины, рекомендуется сначала отрезать блок питания, подождите, пока выход arc катушки Тесла, исчезнут, отрежьте источник питания привода, и оставьте диск не менее 5 минут. Это гарантирует, что заряд, хранящийся в конденсаторе для хранения энергии, может быть безопасно выпущен! Ручное короткое замыкание не позволяет выпускать заряд, что повредит конденсатор для хранения энергии!

Требует от пользователей в возрасте до 18 лет использовать под присмотром опытного взрослого человека!

Когда катушка tesla работает, она будет генерировать сильные магнитные и электрические поля, которые будут генерировать Индуктивный ток на окружающих металлических объектов, включая провода, кабели и рядом электронных устройств, и генерировать сильное электромагнитное излучение! Поэтому катушки tesla не допускаются, когда вокруг имплантируются/не имплантируются электронные медицинские устройства! Кардиостимуляторы не допускаются! Людям с кардиостимуляторами следует держаться подальше от устройства!

Tesla coil output arc noise очень громкий, рекомендуется подготовить беруши для защиты барабанной перепонки!

Катушка tesla Выходная электрическая дуга высокой температуры и высокого давления вызовет газ в воздухе, образует другие соединения, включая озон и оксиды азота, катушка tesla работает, когда вы можете почувствовать запах, поэтому, пожалуйста, держите Тесла катушки рабочей среды, хорошая вентиляция, чтобы предотвратить концентрацию озона и оксид азота возбуждающий запах!

Высокотемпературная дуга катушки tesla может воспламенять воспламеняющиеся предметы, включая твердые вещества, жидкости, газ и т. Д. таким образом, не допускается размещение легковоспламеняющихся и взрывоопасных предметов вокруг рабочей среды катушки tesla и установка соответствующих средств пожаротушения на рабочем месте!

Когда катушка tesla работает, силовой элемент, радиатор и другие части будут генерировать тепло, поэтому Вентилятор охлаждения должен быть сохранен в рабочем состоянии в течение всего рабочего процесса. Высокая рабочая температура сгорит диск!

После электрифицированной работы катушки tesla, пожалуйста, не прикасайтесь непосредственно к вторичной катушке. В вторичной катушке будет определённое Индукционное напряжение. Не отсоединяйте провод заземления напрямую.

Краткое описание отладки платы драйвера:

Сначала Подключите блок питания привода, чтобы не было обратного подключения, обратное соединение должно гореть! LED1 индикатор светильник на драйвер платы всегда будут отображаться на тех случаях, когда мощность привода правильно подключено, указав, в нормальных условиях эксплуатации в драйвер!

Доступ к оптоволоконному контрольному сигналу, индикатор LED2 будет мигать в соответствии с частотой входного сигнала, то есть нормальная передача рабочего сигнала! Так как в конструкции дисковой пластины нет функции защиты от перегрузки по току, необходимо ограничивать сигнал управления импульсом. Я предоставлю эталонное значение здесь: ширина импульса до 100us в режиме фиксированной частоты, частота до 440 Гц, и ширина импульса до 50us в музыкальном режиме. Если вы покупаете соответствующий контроллер одновременно, я помогу вам установить ширину и частоту импульса в соответствии с эталонным значением!

Подсоедините первичную катушку к основному терминалу, отпечатанном на плате драйвера. Обратите внимание, что направление намотки первичной катушки должно быть таким же, как и направление намотки вторичной катушки.

Рассчитывается естественная частота вторичной катушки. Так как полумост мощности использует IGBT, рекомендуется подавить естественную частоту вторичной катушки ниже 200 кГц. Естественная частота вторичной катушки может быть получена при практическом тестировании, и генератор сигналов и осциллограф должны быть готовы. Специальный метод тестирования: Подключите заземляющий провод генератора сигналов и осциллографа, выходной сигнал генератора сигнала подключен к вторичной катушке, осциллограф входной сигнал около 10 см от верхней части вторичной катушки фиксированного расстояния, регулировка амплитуды выходного сигнала генератора составляет около 10 в, Выходной пульс или Синусоидальная волна могут регулировать частоту генератора сигнала, находить Амплитудные максимальные точки осциллографа, в это время выходной частоты генератора сигнала является вашей вторичной катушкой присущей частоты. Важно обратить внимание, что близость к человеческому телу и испытательной среде также может повлиять на результаты тестирования! Поэтому рекомендуется тестировать в открытой среде с корпусом, по крайней мере, на расстоянии одного метра от вторичной катушки. Для обеспечения точности результатов тестирования!

Диск был загружен резонансным конденсатором емкостью 0,068 микрометода, которая регулирует первичную индуктивность так, чтобы Первичная Резонансная частота была в соответствии с естественной резонансной частотой вторичной катушки. Первичная индуктивность может пройти тест цифрового моста! Поскольку первичное резонансное напряжение относительно высокое, пожалуйста, не наматывайте первичную непосредственно на вторичную катушку, первичную и вторичную катушку, чтобы иметь определенный интервал безопасности, чтобы избежать утечки зажигания!

Здесь я предоставлю официальный первичный вторичный параметр: Первичная катушка изготовлена из ПВХ каркаса диаметром 110 мм и намотана в 7 витков с помощью 1 квадратной проволоки. Вторичная катушка принимает 75 мм диаметр ПВХ скелет, 0,14 мм эмалированный провод, и плотно намотан, чтобы сделать 265 мм. Вторичная катушка должна быть изолирована, а поверхность должна быть распылена или окрашена изоляционной краской. Верхняя часть вторичной катушки должна быть изготовлена из алюминия или нержавеющей стали диаметром 230 мм и диаметром трубы 50 мм. (согласно этому параметру, резонансная частота первичной вторичной катушки составляет около 180 кГц. На самом деле, будут некоторые неясности, и будут некоторые ошибки в резонансной частоте. Это только для справки!)

При включении источника питания для отладки, самосоединяющийся регулятор напряжения может быть сначала использован для медленного увеличения напряжения, но напряжение не может быть слишком низким, и эффект напряжения не заметен. Тест низкого напряжения показывает, что напряжение должно быть увеличено с 120 В до 220 В, а ширину импульса и частоту управляющего сигнала следует отрегулировать от малого до большого. Не имеет значения, если у вас нет автоматического регулятора, вы также можете использовать вход сети 220 В напрямую, но убедитесь, что основной резонанс правильно!

После нормального резонанса дуга составляет около 35 см, до 40 см. Если дуга слишком короткая, проверьте, хорошо ли заземлен провод вторичной катушки. Заземление можно подключить к крупному металлическому предмету. Если плохой заземление может также привести к вторичной утечке или первичному вторичному возгоранию!
