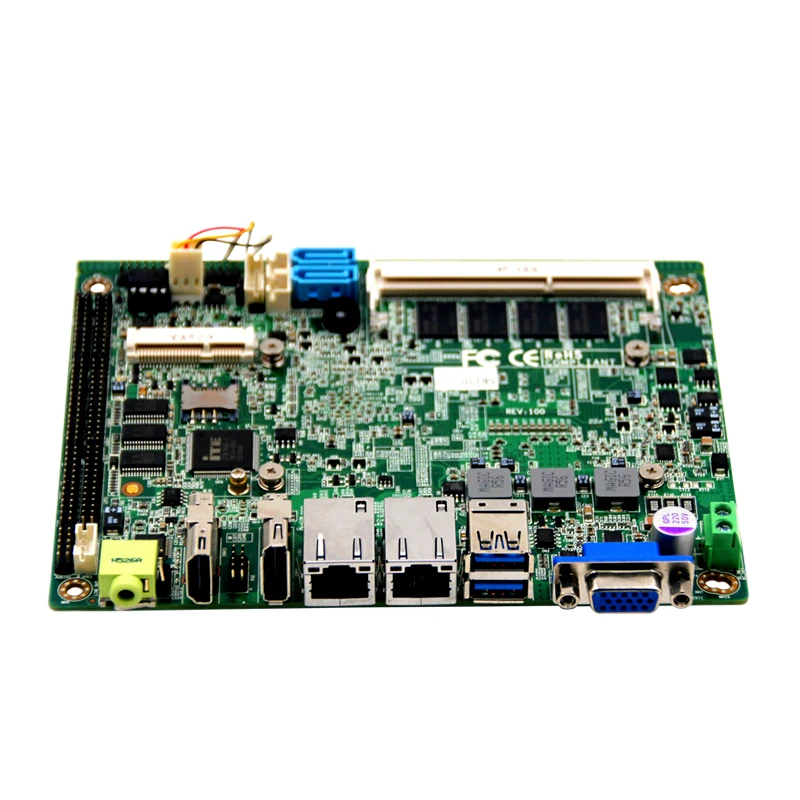

Intel Mobile 4th Haswell-M cpu QM87/HM86/HM87 чипсет Промышленная материнская плата 2* Lan 2 ГБ/4 ГБ DDR3L 8-36 в

Процессор

Процессор

Intel Mobile 4ThПроцессор Haswell-M i3-i5-i7

Процессор посылка

RPGA946 разъем

Чипсет

QM87/HM86/HM87

BIOS

Uefi-bios

Оперативная память

Технология рамки

Одноканальный DDR3 1066/1333/1600 МГц

Ёмкость

Интегрированный 2GB \ 4 Гб DDR3

Оперативная память гнездо

1x Разъем для карты памяти, Макс. 12 Гб оперативной памяти (опционально)

Видео

Графический контроллер

Intel HD graphics 4600, Графическая Модель зависит от процессора

Двойной LVDS

Двухканальный 24 бит LVDS, Максимальное разрешение: 1920*1200

HDMI

Разрешение HDMI (1,4) Максимальное: 3840*2160

DP

Максимальное разрешение: 3840*2160

VGA

Максимальное разрешение VGA: 2880*1800

Двойной светодиодного табло

LVDS + VGA, LVDS + HDMI, HDMI + VGA, LVDS + DP, DP + HDMI, VGA + DP синхронный или асинхронный дисплей

Три Дисплей поддержка

LVDS + HDMI + VGA, VGA + HDMI + DP, LVDS + DP + VGA, LVDS + HDMI + DP синхронный или асинхронный дисплей

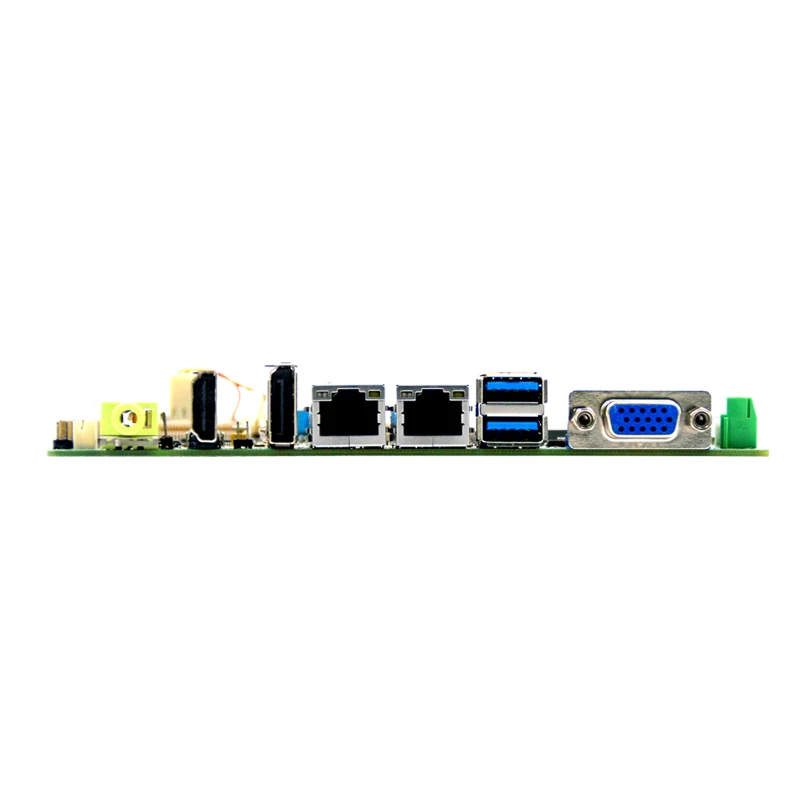

I/O Панель

Порты ввода/вывода

1 * VGA, 1 * HDMI, 1 * DP, 2 * LAN, 2 * USB3.0, 1 * линейный выход

Сеть

Контроллер

2 * Intel I211 1000 M LAN, RJ45 порты

Аудио

Контроллер

Realtek HD ALC662 аудио (линейный вход, линейный выход, микрофон)

Супер ввода/вывода

Контроллер

IT8786E

Аппаратные средства мониторинга

Сторожевой таймер

0-255sec, образец кода опционально

Охладитель воздуха

Алюминий + медь теплоотвод с вентилятором

Вход/Выходной интерфейс

USB

2 * USB3.0 (совместимый USB2.0/1,1), 6 * USB2.0

Последовательный порт

5 * RS-232, 1 * RS422/485 опционально, RS485 поддерживает автоматический контроль потока

PS/2

5 × 2 2 мм штыревые разъемы

Сенсорный экран

Поддержка сенсорной панели (4 провода 5 провода 8 проводов)

GPIO

8 бит, образец кода, свободное определение ввода или вывода, 3.3В @ 24ма

Расширение для автобусов

Mini-PCIE

1 * мини-pcie слот, поддержка PCIe и usb-устройства

SMBUS

2pinSM-BUS штырьковые наконечники

Коробка для хранения

SATA

2 * Стандартный SATA3.0

M-SATA

1 * Разъем M-SATA (SATA3.0)

Блок питания

Тип питания

Широкое напряжение 8-36 в

Мощность потребления

60 Вт

Рабочая среда

Рабочая температура

-20℃ ~ + 60℃

Температура хранения

-40 ℃ ~ + 85 ℃

Рабочая влажность:

0% ~ 90% (без конденсации)

Влажность при хранении

0% ~ 90% (без конденсации)

Мера

Размер

145x102 мм

Вес

0,5 кг

Сертификация

CE, RoHS, FCC
