Описание
Плата расширения pm-r3 разработана полностью на платформе Arduino. Он имеет тот же pin-бит, что и Arduino R3, поэтому пользователи могут подключить его к материнской плате UNO R3 или mega2560 и использовать его напрямую.
Если вы планируете построить умный автомобиль, то pm-r3 удлинитель будет очень хорошим выбором. Он может управлять двухканальным двигателем постоянного тока и мостом H, состоящим из n-канального MOSFET. Он имеет более низкое внутреннее сопротивление, встроенное торможение и более высокую эффективность вождения двигателя, которые не предоставляются L298N и L293D. каждый мост H может обеспечить выходной ток длиной 1,2 А с пиком 3,2 а, с входным напряжением двигателя в диапазоне от 2,5 в до 13,5 в.
Плата расширения оснащена усилителем и принимает высокопроизводительный T1 бустерный чип MAX1771, так что она имеет широкий диапазон входного напряжения 3-9 в, стабильный выход 9 В, и может обеспечить ток непрерывной нагрузки 3A с эффективностью преобразования до 91%. таким образом, Пользователи не должны беспокоиться о выборе правильного источника питания.
Расширенная плата настроена с сигнальной схемой, который может быть светодиодный, чтобы сделать звуковой сигнал и светильник, и приводит к множественному интерфейсу датчика, может использоваться для управления рулевой передачей, ультразвуком, беспроводным модулем bluetooth, XBee или другие датчики, Будет множество функций, чтобы сфокусироваться на панели управления, не только упрощает пользовательский терминал, также не нужно покупать отдельные функциональные модули соответственно наборный дизайн, позволяет потребителю вкладывать больше усилий в дизайн.
1. Модуль boost, непрерывный и стабильный выход 9V3A.
2. Выходной интерфейс двигателя может Подключать два мотора постоянного тока.
3. Входной интерфейс питания, диапазон напряжения: 3,7-8 в.
4. Расширение порта 1 для расширения iec, последовательного порта и дополнительного 4-полосного аналогового интерфейса a0-a3.
5. Расширения порта 2, с тем чтобы включить дополнительные 8-канальный цифровой порта.
6. Порт расширения XBee, используемый для расширения поддержки XBee ног беспроводных устройств
7. Пассивный звуковой сигнал.
Этот автомобиль поставляется оптом, имеющееся черное Металлическое шасси, выше две части-черный акрил, обратите внимание на специальные требования, по умолчанию черный.
Это новый дизайн 4 колеса автомобиля шасси, отличается от обычного 4 колеса привода, этот автомобиль использует задний привод колеса и передний механизм рулевого управления для достижения автомобиля вперед, назад и левый и правый повороты.
Так же, как и профессиональный гоночный автомобиль с дистанционным управлением, два рычага используются для управления автомобилем через рулевое управление.
Кроме того, был изменен механизм рулевого управления задних колес. Алюминиевые фиксированные части задних колес были заполнены и прессованы вместе, чтобы установить двигатель и приводной вал вместе. Двигатель принимает цельнометаллический редуктор. К заднему колесу добавляются два фланцевых подшипника для обеспечения более гибкого вращения двигателя.
Потому что используется больше драгоценных металлических частей (подшипник, коробка передач, шатун, металлический мотор, рулевая чашка, многофункциональный кронштейн и т. д.), это также является причиной того, что цена дороговата, этот пользователь может сравнить преимущества и недостатки самостоятельно, конечно, есть также более дешевые, Похожие шасси на рынке, Качество изготовления не на уровне.
Контрольная часть оснащена контроллером arduino, и мы сделали только фиксированные монтажные отверстия для платформы arduino. Если вы являетесь другой платформой, вам, возможно, придется решить, как исправить установку самостоятельно. Pm-r3 Плата расширения, разработанная и произведенная мной, может быть легко интегрирована в систему управления arduino. Плата расширения интегрирует функции boost, привод двигателя, звуковой сигнал и расширение порта, что очень удобно в использовании!

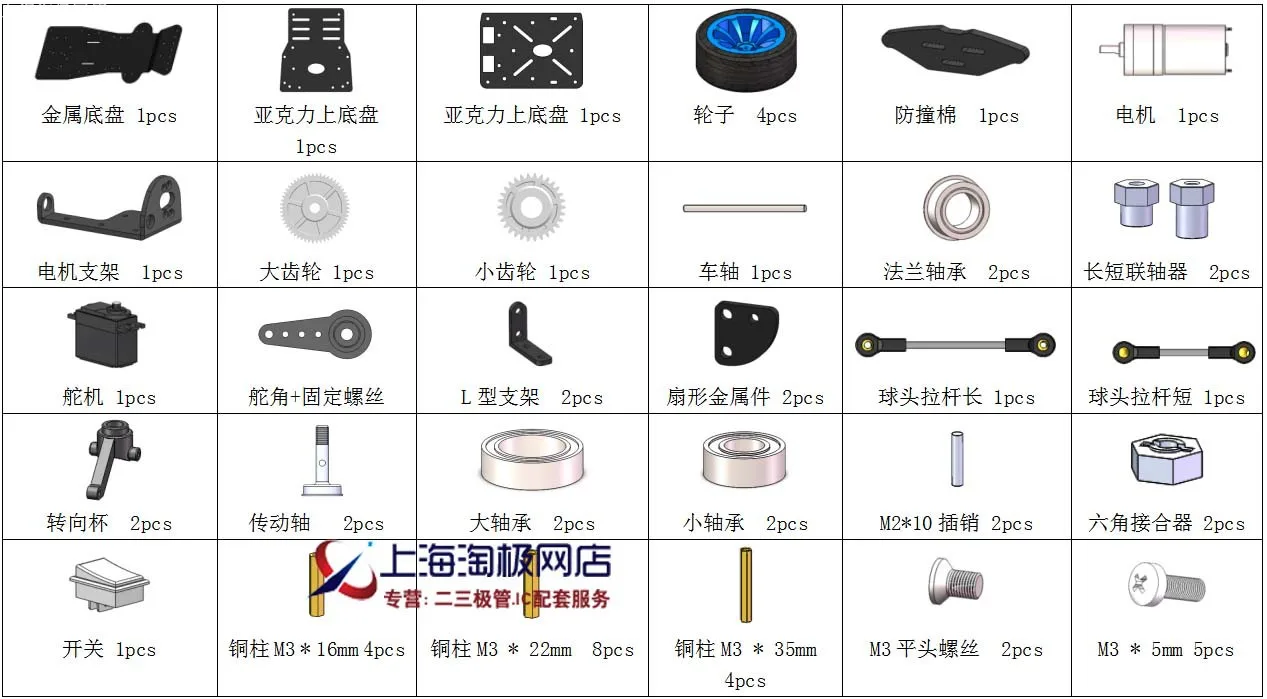

Установка :( вам нужно только подготовить дополнительную крестовую отвертку для завершения установки)
Примечание: ниже выбрана только часть процесса установки
