Старое производство, Новая пластина patternDEMO, четырехслойная золотая пластина, оптимизированная компоновка и маршрутизация, лучшее рассеивание тепла, Лучшая производительность!
\
\
Персональная настройка для фанатов, принимает решения coreIP5328PMobile на английском языке, поддерживает несколько протоколов быстрой зарядки, two-way18WQuick зарядки.
\
\
\
\
Модуль продукта параметры
\
\

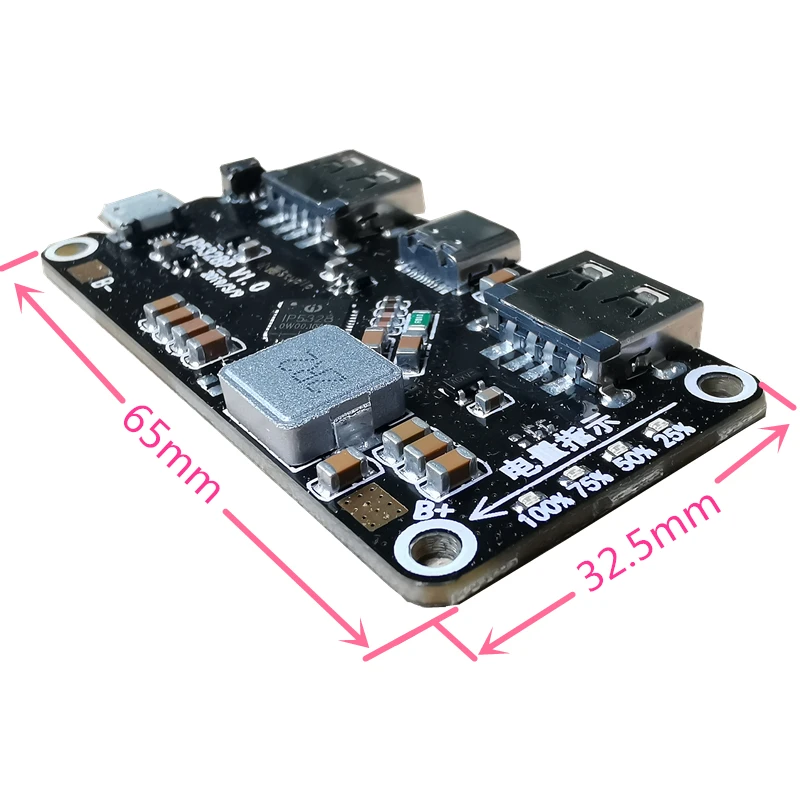

Размер:65 мм * 32,5 мм ультратонкий
\
\
Выход интерфейс:USBA + TYPE-C поддерживает быструю зарядку (обратитесь к спецификации для соглашения о быстрой зарядке)
\
\
Вход интерфейс:Микро + TYPE-C поддержка быстрой зарядки(Обратитесь к спецификации для соглашения о быстрой зарядке)
\
\

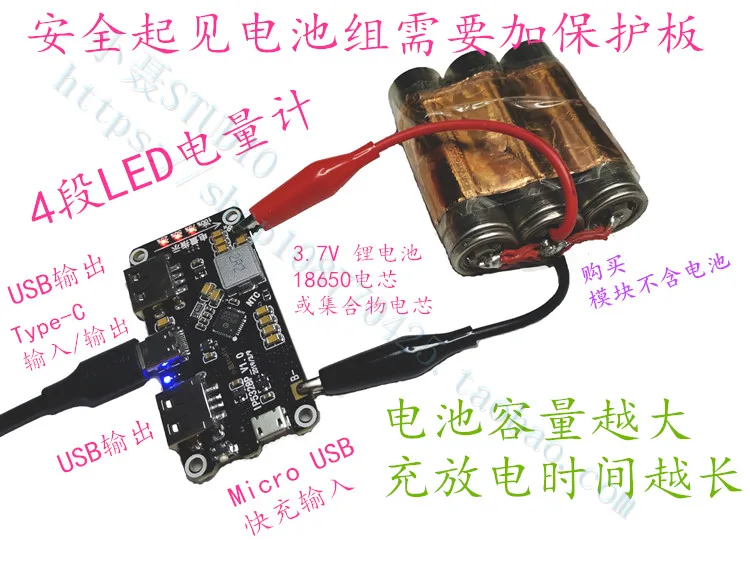

Батарея типа:3,7 V Батарея(Агрегат or18650lithium battery) одноузловое параллельное соединение, неограниченная емкость, чем больше емкость, тем дольше время зарядки, для безопасности, пожалуйста, добавьте защитную пластину к батарее, основная плата разделена на положительные и отрицательные полюсы, батарея не может быть изменена,Подключите антиожоговые основные платы на свой собственный риск!
\
\
Быстрая зарядка индикация:Индикатор быстрого заряда I/O высокого давления
\
\
Эффективность преобразования:Эффективность95%(Энергоэффективность зависит от различного напряжения) см. Спецификацию для получения подробной информации
\
\
Пресс ключ:
Ключ продолжительность дольше, чем60 г-жа, Но меньше, чем2 s, Короткое нажатие, короткое нажатие включит индикатор питания и увеличит выход,Супер нажмите и удерживайте кнопку10ССбрасываемый всей системы,Меньше, чем30 мсНе будет ответа на ключевые действия 。
\
\
Автоматическое обнаружение вставки мобильного телефона:
\
\
IP5328PАвтоматическое обнаружение вставки телефона, мгновенное Пробуждение из режима ожидания, открытое увеличение5 VЗарядка телефона, без ключа, поддержка нетКлюч схема 。\
\
\
\
\
\
\
Функция Описание
\
\
\
Блокировка и активация низкой мощности
\
\
IP5328PКогда аккумулятор подключен в первый раз, независимо от напряжения батареи, чипы заблокированы, самый низкий уровень батареи светильник будет мигать4
\
\
Быстрое время; когда не заряжен, если напряжение батареи слишком низкое, отключение низкой мощности будет срабатывать,IP5328PОн также будет заблокирован.
\
\
В заблокированном состоянии, чтобы уменьшить статическое энергопотребление,IP5328PНет функции обнаружения вставки мобильного телефона, она не может быть активирована нажатием кнопки. Это
\
\
Когда клавиша нажата, не может быть активирован повышающий выход, но самый низкий уровень светильник батареи будет мигать4Подскажите время 。
\
\
В заблокированном состоянии, вы должны войти в состояние зарядки, чтобы активировать функцию чипа。
\
\
\
\
Зарядка
\
\
IP5328P Есть постоянный ток, поддерживающий синхронную структуру переключателя, система управления зарядкой постоянного напряжения литиевой батареи. Он может автоматически совпадать с различными зарядными электричества
\
\
Давление Спецификация 。
\
\
Когда напряжение батареи меньше, чем 3 V Время, Применение 250mA Струйная зарядка; когда напряжение батареи больше, чем 3 V , Введите вход постоянного тока зарядки, максимальный заряд на конце батареи
\
\
Электрический ток 5.0A ; Когда напряжение батареи близко к установленному напряжению батареи, введите постоянное напряжение зарядки; когда ток зарядки на конце батареи меньше, чем 300mA Левая и правая электричества
\
\
Когда напряжение бассейна близко к постоянному напряжению, остановите зарядку. После зарядки, если напряжение батареи меньше, чем 4,1 V После снова включите батарею.
\
\
IP5328P Переключение технологии зарядки, переключение частоты 500 кГц 。 Обычные 5 V При входе зарядки Максимальная входная мощность 10 Вт ; Быстрая зарядка ввода
\
\
Время зарядки, Максимальная входная мощность 18 Вт 。 Максимальный ток зарядки на конце батареи может достигать 5.0A , Высокая эффективность зарядки 94% , Может сократить срок службы 3/4 Время зарядки 。
\
\
\
\
IP5328P Он автоматически регулирует зарядный ток, чтобы адаптироваться к различным адаптерам нагрузки.
\
\
IP5328P Не поддерживает ту же зарядку и отпустите, выходной разрядный порт будет закрыт при зарядке, предотвращает Входное Высокое напряжение от повреждения заряженного оборудования.
\
\
Boost
\
\
IP5328P Интеграция синхронного переключателя конвертер системы поддержки ing высокого напряжения выход, поддержка 5 V ~ 12 V Широкий диапазон выходного напряжения, отрицательный
\
\
Пропускную способность является 5 V - 3.1A , 7 V - 2.4A , 9 V - 2.0A , 12 V - 1.5A 。 Частота переключений 375 кГц 。 Встроенный устройство плавного пуска
\
\
Функция, предотвращение неисправностей, вызванных чрезмерным импульсным током во время запуска, интегрированный выходной перегрузочный ток, короткое замыкание, перенапряжение, перегрев и другие функции защиты,
\
\
Обеспечивает стабильную и надежную работу системы.
\
\
Выходной ток системы boost может регулироваться автоматически с температурой, обеспечить ICТемпература ниже заданной температуры.
\
\
\

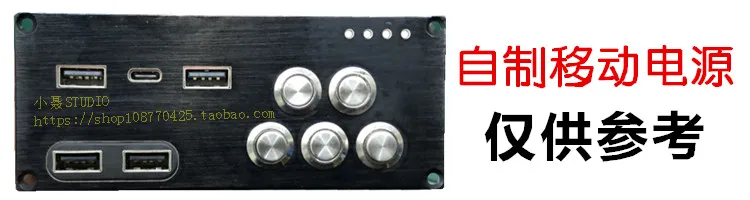

Case1: самодельный супер большой мобильный источник питания
\
\
IP5328P Новый паттерн demoplate может поддерживать 4 интерфейс зарядки: 2индивидуальные usb-выход интерфейс, 1индивидуальные USB-C интерфейс, 1индивидуальные микро USB интерфейс, 4All интерфейс s поддержка быстрой зарядки.
\
\
\
\
Among2individualUSB-AOral поддержка QC3.0, FCP, AFC, MTK, SFCPFast, power up18W; Поддержка apple, samsung, BC1. 2Agreement 。 USB-COral Поддержка USB PDBidirectional быстрая зарядка, совместимость в то же время FCP, AFC, SFCPFast charge вход andQC3.0, FCP, AFC, MTK, SFCPFast charge выход 。 поддержка MicroUSB FCP, AFC, SFCPFast charge вход
\
\
\
\
\
\
\
\

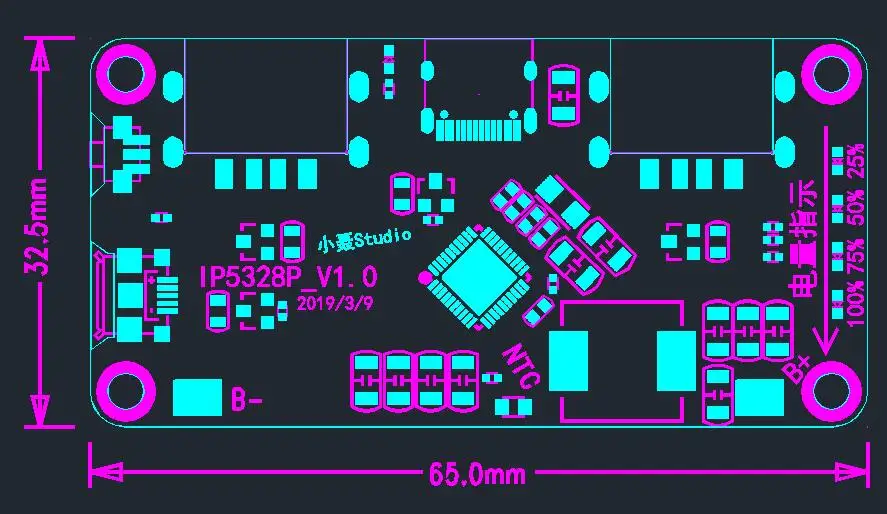

Внешние размеры:65 мм * 32,5 мм Диаметр отверстия на четыре угла 3 мм
