ISAP100 интегрированный сервис доступа платформы SDH волоконно-оптический мультиплексор одномодовый Двойной волокно 20 км AC и DC источник питания

Описание

ISAP100 интегрированный сервис доступа платформы SDH волоконно-оптический мультиплексор одномодовый Двойной волокно 20 км AC и DC источник питания

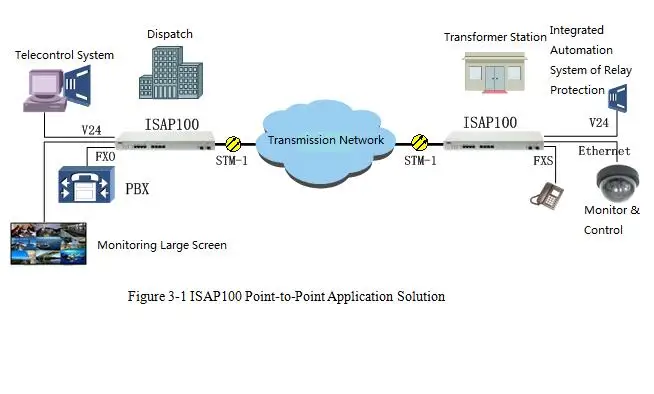

1. Описание продуктаИнтегрированная платформа доступа к услугам ISAP100 представляет собой фотоэлектрическое Интегрированное Оборудование 1U, которое принимает интегральные схемы, разработанные нашей компанией. Технология SDH/MSTP используется в блоке мультиплексирования передачи, который имеет 2 STM-1 линейных оптических интерфейсов. Сервисная сторона интегрирована в оптическую сеть передачи через стандартный Интерфейс SDH для того чтобы воплотить сетевую архитектура интеграции доступа и передачи. Оборудование используется для простого точечного оптоволоконного подключения на большие расстояния, но также может создавать самовосhealing вающееся кольцо или цепную сеть, или осуществите комплексное межсетевое соединение с помощью STM-1-оптического интерфейса и сети передачи данных SDH. Он предоставляет несколько видов услуг, таких как E1, Ethernet, POTS (FXS или FXO), 2/4 W, E & M, MT, горячая линия, одинаковый интерфейс направления 64 K, RS232, и так далее.2. Номер изделия:ISAP1003. Основные ОсобенностиSystem ПоддержкаПоддержка гибкой топологии (точка-точка, линейный, кольцо, сетка и т. Д.)Все карты поддерживают горячую вилкуВсе визитные карточки поддерживают Смешанное подключениеПоддержка AC220 и DC-48V смешанного подключения, двойная защита 1 + 1Поддержка функции обнаружения температуры оборудованияПоддержка удаленного оборудования функция обнаружения сбоя питанияПоддержка функции часов в режиме реального времениПоддержка внутренних часов, линейных часов, схемы внешней синхронизации часовBusiness ПоддержкаМаксимальная 2 ветка STM-1 оптическая веткаProvide предоставляет 4 интерфейса Ethernet, общая пропускная способность составляет 100 м, каждый имеет VCGПоддержка E1, RS232 бизнесSupport FXS 、 FXO 、 2/4 Вт (EM) 、 MT несколько аудио интерфейсаProvide предоставьте 4 пустых узла сигнала тревоги, и пользователи могут определить уровни и условия выхода сигнала тревоги.Provide предоставляет 4 пустых узла сигнала тревогиProvide обеспечивает 1 RS232 прозрачный канал передачиProvide обеспечивает 2 RS422 или RS485 прозрачный канал передачиManagement и техническое обслуживаниеФункции управления включают настройку, сигнал тревоги, производительность, обслуживание, безопасность и другие функции, предложенные ITU-TПоддержка SNMP, управление локальной консольюПоддержка автоматического обнаружения топологии сети и динамического обслуживания маршрутизации управления сетьюПоддержка встроенного теста на ошибки, может проверить производительность канала E1, простота обслуживания оборудованияПоддержка включения и отключения функций всех бизнес-интерфейсов, Простота Управления ОборудованиемПоддержка оборудования сторона и линия боковой петли всех бизнес-интерфейсов, простота в обслуживании оборудованияПоддержка онлайн-обновления основной программы и программы FPGA, простота обслуживания оборудованияПоддержка сброса программного обеспечения системы, аппаратный сброс и функция удаленного сброса оборудования, простота обслуживания оборудованияTechnical СтандартныйМногосервисная платформа доступа на основе технологии SDH, поддерживающая Стандартный уровень скорости STM-1Поддержка службы передачи Данных Ethernet G.7041 (GFP), G. 7042 (LCAS), G. 7043 (VCAT), G. 8040 (GFP через PDH)Technical преимущества:Режим оптического доступа используется на уровне доступа для обеспечения производительности обслуживания уровня SDH и возможностей управления всей сетьюОборудование принимает стандартный оптический порт SDH, который позволяет решить проблему оригинального PDH, совместимого между различными производителямиСтандартный STM-1 оптический интерфейс принимается для подключения пользователя, который поддерживает высокую емкость и многократное обслуживаниеМашинная комната точки доступа уменьшает большое количество кабелей E1 и ДДФ, уменьшает точки сбоя и повышает надежность передачиCost преимущества:На основе технологии PDH/PCM, вся Оптическая сеть имеет богатый спектр одноточечных услугМашинная комната точки доступа уменьшает большое количество кабелей E1 и ДДФ, сокращает монтаж, проводку и другое инженерное время, повышает эффективность использования пространства машинной комнаты, которые обеспечивают Энергосбережение и защиту окружающей средыОдна и та же сеть может обслуживать нескольких пользователей предприятия, экономя вложение оборудования для операторовУправление сетью в полном ходу, гибкая конфигурация бизнеса, снижение рабочей нагрузки эксплуатации и обслуживания4. РазмерШасси серии ISAP100: длина ширина (мм): 483294455. Оборудование ФункцияШасси ISAP100 составляет 19 ”× 1u, включая 2 слота питания и 4 гнезда: слоты питания могут поддерживать AC и DC, а также поддерживает AC & DC смешанный штекер одновременно; визитные отделения поддерживают несколько визитных карточек.Представление полной машины5.1.1Connector в сбореРазличные разъемы в сборе на панели серии ISAP100 включают: 1 × 4 RJ45 интерфейс управления, 1 × 4 RJ45 Интернет-интерфейс, SFP оптический интерфейс, AC/DC интерфейс питания, заземляющий терминал.5.1.2Power переключательВыключатель питания серии ISAP100 соответствует входному питанию переменного тока или входному питанию постоянного тока в зависимости от различных источников питания6. Применение
