Описание
Примечание: этот заказ не включает удаленные сборы. Спасибо!
Уважаемые покупатели, обратите внимание.

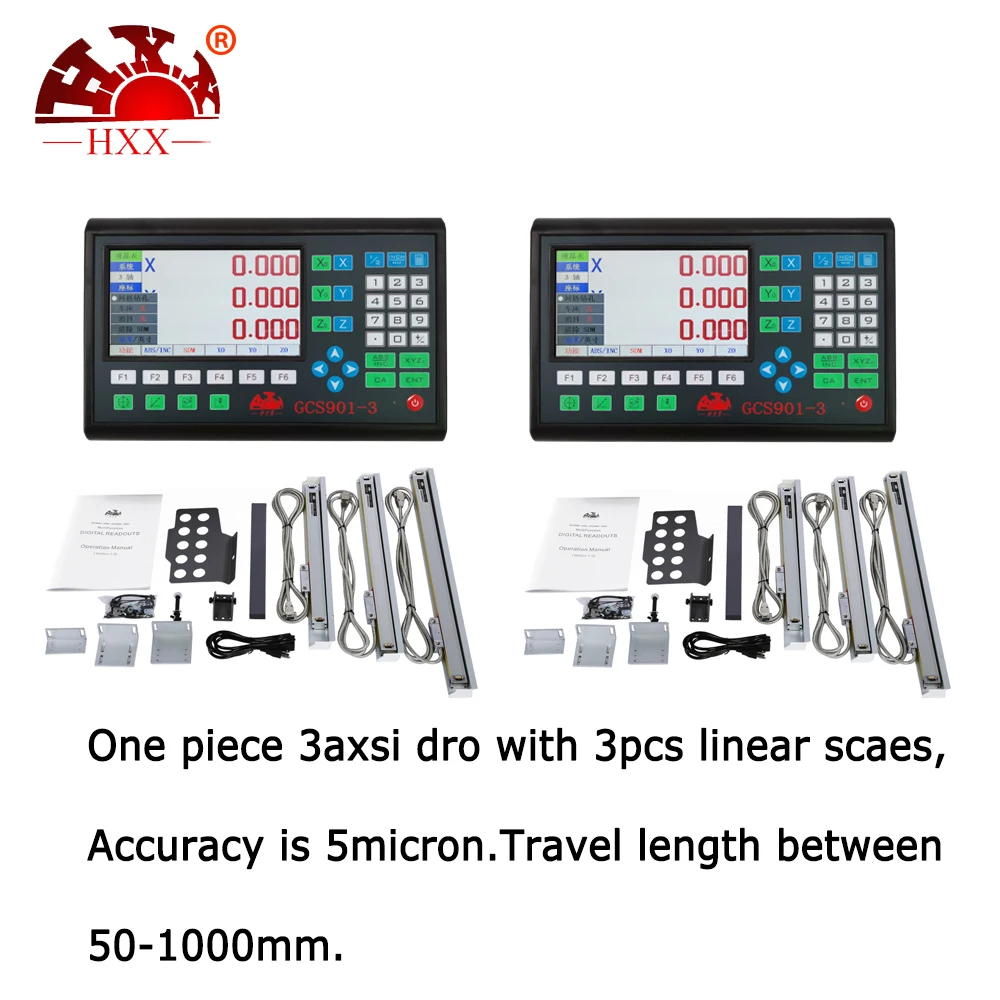

1. Этот заказ включает в себя: 1 шт. 3 оси цифровой индикации: DRO GCS901-3 с 3 шт линейной шкалой, Длина путешествия от 50 до 1000 мм(Только включает: 50 мм, 100 мм, 150 мм, 200 мм, 250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм, 600 мм, мм, 650 мм, 700 мм, 750 мм, 800 мм, 850 мм, 900 мм, 950 мм, 1000 мм) (длина путешествия может быть настроена, общая длина = длина путешествия + 138 мм), Разрешение/точность 5u, с монтажным кронштейном, кабелем, это один полный набор. (можно настроить)
2. Не включайте дистанционные сборы.
3. мы являемся одним из крупнейших производителей в китае, мы работаем в линейных масштабе, магнитных шкалах, цифровом считывании, других прецизионных продуктах более 19 лет, только мы можем предоставить профессиональные продукты с лучшей ценой, если у вас есть другие требования, пожалуйста, свяжитесь с нами.

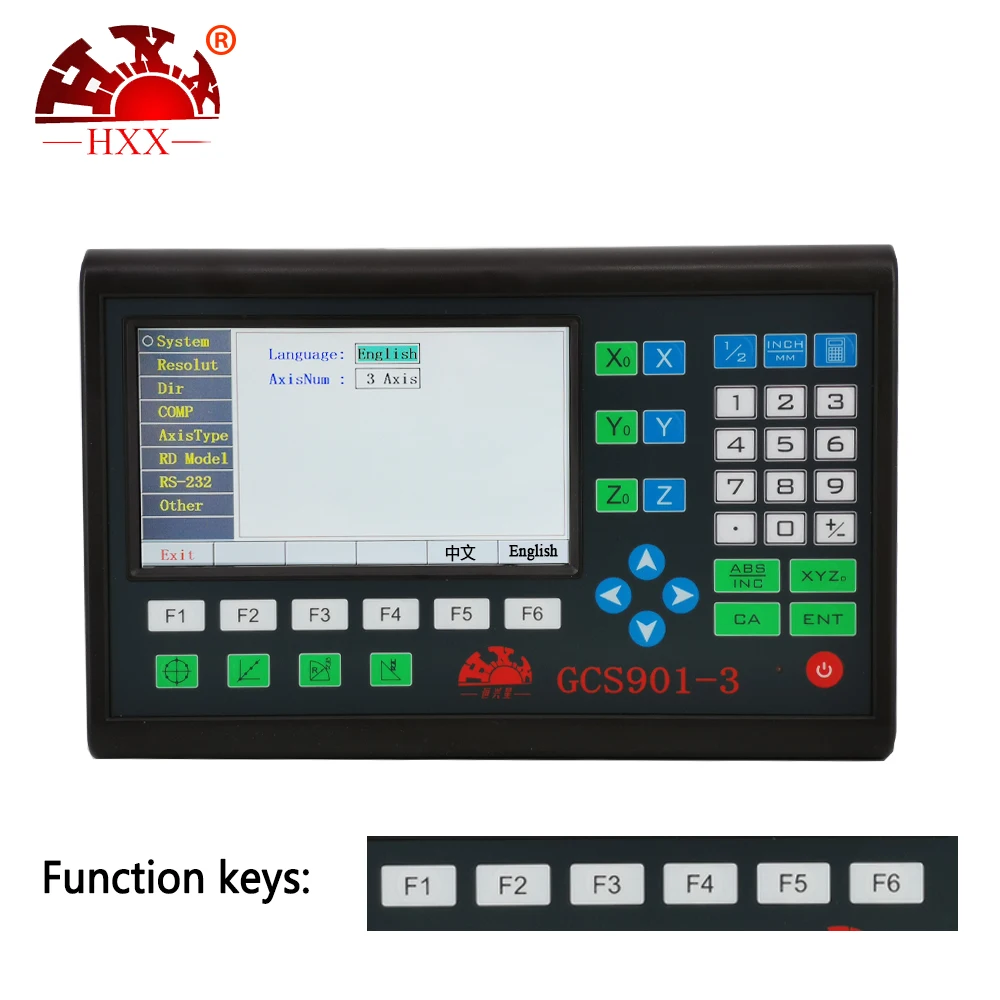

Основная функция абсолютно нового токарного станка 3D цифровой индикации:
| 1: нулевой очистки | 2: сброс | 3: мм/дюймовый режим | 4: ABS/inc. преобразование координат |
| 5: 200 наборов | 6: отключение памяти | 7: пройденное расстояние в центре of1/2 | 8: компенсация ошибки лайнера |
| 9: спящей режим | 10: чистый 200 наборов Sdm datum; | 11: режим ABS/inc. | 12: калькулятор |
| 13: сверление окружности | 14: сверление с возможностью перемещения по наклонной | 15: обработка наклонной поверхности | 16: обработка круговая дуга |
| 17: функция токарного станка (совпадение) | 18: Прямоугольный люмен Обработка | 19: Цифровые фильтрации | 20: фильтрация вибрации и R fucntion |
Применение абсолютно нового токарного станка 3D цифровой индикации:
| 1. Машина для измерения координат | 2. Профильный проектор |
| 3. Микроскоп | 4. Видеоизмерительный прибор |
| 5. Механизм управления | 6. Контроль положения |
| 7. Измерения координат | 8. X-Y-Z монитор рабочего стола |
| 9. Механическим управлением | 10. Другая область линейных шкал и роторный энкодер |
Преимущество совершенно нового токарного станка 3D цифровой индикации:
1, высокая точность цифровой индикации является специализированным дизайном, элегантный внешний вид, высокая скорость numeation, multy функция
2, алюминиевый сплав, спрей пластиковый внешний вид, пылезащитный и износостойкий, хороший щит.
3, независимая мощность, широко используется, высокая стабилизация, емкость сопротивления помех хорошо
4, источник питания и сигнал имеют хорошую емкость сопротивления помех, долговечную клавиатуру, легко изменить
5, Каталог многоцелевой.
6, автоматическая компенсация инструмента для X и Y, Z
Линейные весы/линейный энкодер
| Механические часы | Параметры |
| Поставка Напряжение | + 5 В постоянного тока (+/-5%) 24 В (PLC) |
| Потребляемый ток | 150mA (обычная) |
| Выход сигнала | Ttl/RS422 |
| IP класс защиты от поражения электрическим током | IP54 |
| Операционной Температура | 0-50 градусов |
| Производительность | Параметры |
| Разрешение | 0,1 мкм/0,5 мкм/1мкм/2мкм/5мкм |
| Точность | +/-5μm (5 μ), +/-10μm (10 μ)/1000 мм |
| Точность повторений | 1 Разрешение рассчитывать |
| Контрольных точек | (25 мм интервал) |
| Измерительный диапазон | 50-3000 мм |
| Реакции Скорость | 60 м/мин (0,005 мм) 25 м/мин (0,001 мм) |
| Считывающая головка раздвижные Системы | Вертикальный пять подшипник |
| Сигнал передачи цикла | 20μm |
| Кабель | 3 м (стандарт) другие (варианты) |
L = Lo + 100 мм + 19*2 мм L: общая длина Lo = длина путешествия/ход Нормальный размер: 21*33 м тонкий размер: 20*29 мм большой размер: 27*43 мм (ширина * высота) Большой размер: Lo> 1000 мм Нормальный размер: 300мм≤ Lo <1000 мм тонкий размер: Lo <300 мм | |
Разработаны и изготовлены в соответствии с промышленными стандартами, они широко используются в металлообрабатывающей промышленности, специально в универсальных функциях фрезерования, токарного станка, EDM и поверхностного шлифования, профиля проектора, PLC и так далее.
Технические характеристики:
. Универсальные функции фрезерования, токарного станка,
EDM и шлифовка поверхности, PLC/проектор
.Выходной сигнал ttl/RS-232
. Напряжение 5 В/12 В/24 В
. Разрешение 0.5u, 1u, 5u
. Длина сигнальной линии 3 м/опции
. Маленький Средний Большой три типа
. Доступно от 50 мм-3000 мм
. Высокая чувствительность длительный срок службы
. Водонепроницаемый, защита от ржавчины
. Нелинейная функция компенсации ошибок
Линейная шкала параметр
Детали упаковки
Условия доставки
1. Доставка по DHL, FedEx, TNT или UPS международной экспресс-доставкой.
2. Если Удаленная область, мы свяжемся с вами, оплатим дополнительную стоимость в соответствии с правилами Экспресс-компании.
3. Все налоговые расходы на местный таможенный оформление, нужно, чтобы клиент заплатил.
Наша компания
.
Характеристики
- Бренд
- GCSHXX
- Номер модели
- GCS901-3
- Digital Readout(DRO)
- 3 axis
- DRO Size
- 292*210*80 mm
- linear scale travel length
- 50-1000mm(can be customized)
- DRO Power Supply
- 80-250V, 50HZ-60HZ
- DRO Reading Resolution
- 0.5um,1um,2um,5um,10um
- Linear scale resolution/accuracy
- 5u/5micron(we have 0.5u, 1u, 5u )
- Application
- DRO is used for mill/lathe/milling/cutting machine
