ITCP-4404 Ethernet контроль аналогового выходного модуля MODBUS TCP до 4-20ma/0-10V карты

Описание

Во-первых, обзор

ITCP-4404 может выводить четыре аналоговых сигнала одновременно, каждый канал Выходной диапазон и выходной наклон программируемый; модуль также имеет четыре цифровых входных канала, можно установить на обычный вход DI или аварийный режим соответствия выходного сигнала. Модуль имеет функции безопасного выхода, аварийного выхода, синхронного выхода и программируемого последовательного выхода, обеспечивая точные и надежные сигналы управления напряжением или током для промышленного полевого оборудования.

ITCP-4404 принимает электрическую изоляцию для входных и выходных портов, а также принимает RJ-45 интерфейс связи Ethernet с изоляцией и контрольной технологией для эффективного обеспечения безопасной и надежной работы оборудования.

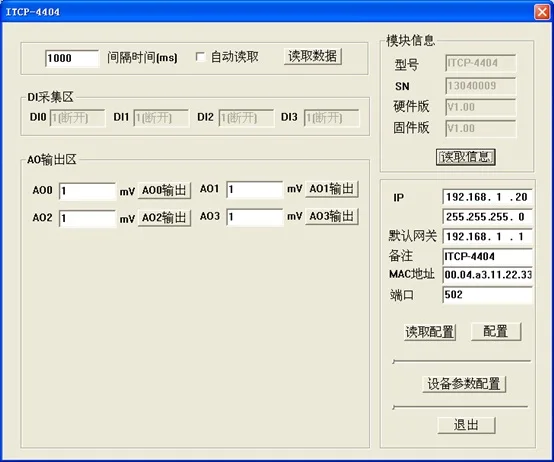

ITCP-4404 Ethernet контроль аналогового выходного модуля MODBUS TCP до 4-20ma/0-10V карты

Два, характеристики продукта

• ЦП: 32 бит RISC ARM;

Операционная система: операционная система в реальном времени;

Давление изоляции: 2500 В постоянного тока;

Напряжение питания: + 10 ~ + 30 В постоянного тока, защита обратного источника питания;

Диапазон рабочих температур:-40 C ~ + 85 C;

Пластиковый чехол, стандартная установка направляющей DIN;

Интерфейс связи: изоляция 2500 В постоянного тока, ESD, защита от перенапряжения и перегрузки по току;

Аналоговый выход

Путь выхода: 4 дороги;

Тип выхода: напряжение на выходе: 0 ~ 10 в; ток на выходе: 0 ~ 20 мА или 4 ~ 20 мА;

Разрешение ЦАП: 12 бит.

Точность на выходе: V: + 0.2%; I: + 0.4%;

Выходной наклон: настраиваемый, выходное напряжение: 0,0625 в/с ~ 1000 В/с; выходной ток: 0,125 мА/с ~ 2000 мА/с;

Он имеет безопасный выход запуска и функцию аварийного выхода, и каждый канал самостоятельно настроен.

4 канала имеет функции синхронного выхода и последовательного выхода.

Цифровой вход

Вход: 4 дороги;

Тип входа: переключатель контактного сигнала или сигнала уровня;

Вход Область применения:

Высокий уровень (цифровой 1): + 3,5 В ~ + 30 В;

Низкий уровень (цифровой 0): менее + 1 В;

Каждый канал DI может быть настроен как AO аварийный выход, соответствующий Функции ввода.

Три. Пример установки оборудования

Модули серии ITCP являются модулями сбора данных, основанными на RJ-45 Интерфейсе Ethernet. При работе с различными функциональными модулями ITCP необходимо следующее оборудование и инструменты:
