Описание

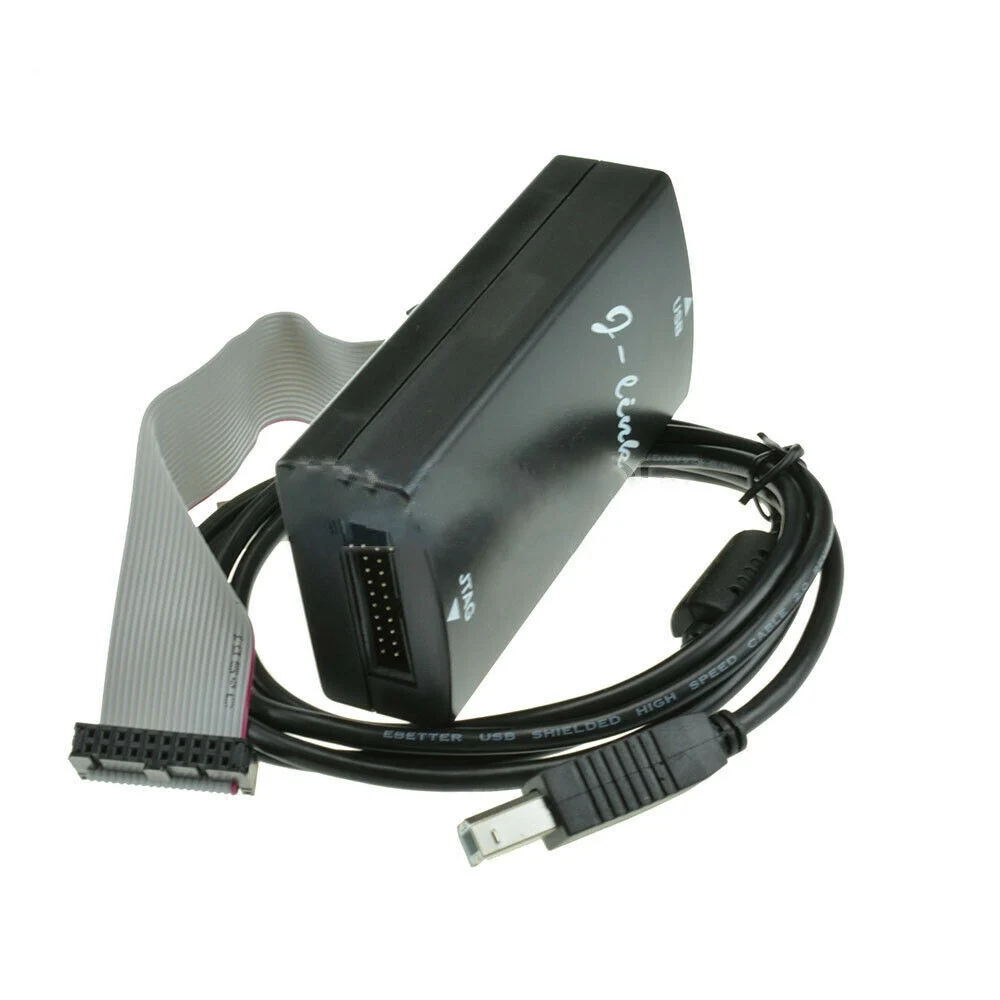

J-link V9 ARM эмулятор JTAG Поддержка ARM7 ARM9 ARM11 Cortex-STM3 core ADS IAR STM32 интерфейс USBV9.0 V7.0 версия улучшенной версии относительной:-улучшение схемы интерфейса SWD, использование поддельных JLINK-V9 режиме отладоки JTAG может быть нормальным, когда отладка CORTEX-M3 чипах ядра не будет использовать функцию SWD. -Аппаратная SWD часть V7 с V9 не та же, если принудительно переключиться в режим SWD, JLINK главный чип будет уничтожен. -Интерфейсная схема JLINK V9 с использованием двухуровневого преобразователя. -V9.0 с помощью двухцветного светодиодный индикатор может указать больше рабочего состояния, V7.0 только светодиодный светильник-индикатор. -Для оптимизации структуры микропрограммного обеспечения и функции области загрузочного погрузчика обновления микропрограммного обеспечения для перемещения в два раза больше площади приложения. -Легко добавить новые функции. -Поддержка ARM11 лучше и быстрее, чем JLINK V7, является первым выбором для ARM11. Различия:-J-link V9 использует AT91SAM7S64, расширяя емкость фонарика и SRAM для облегчения будущих обновлений. -J-link V9 улучшает интерфейс SWD, увеличение чипов драйвера, (V6 и V7 в SWD направляют цитаты от pin до целевой платы ЦП). -J-Link V9 SWD улучшенные методы контрольной точки, V7 является I/Or direct-drive, v9 со специальным методом, нет эффективной скорости anywayV9s SWD медленнее, чем у V7.-J-LinkV9 есть три света, одна направленная USB связь, для прямой целевой процессор, состояние сброса, Для прямого выхода 5 в включается onV7 только 1 USB индикатор связи. -Процесс обновления прошивки J-Link V9s не является DLL. Не может написать то же самое, что и V7 Boot loader on to simple to crackV9s Boot loader, необходимо использовать подключение USB-устройств. Особенности:-J-Link emulation-это ядро ARM для поддержки запуска эмулятор JTAG. -С IAR EWARM, ADS, KEIL, WINARM, kingly View и другая интегрированная среда разработки поддерживает все моделирование чипов ARM7/ARM9-через интерфейс RDI и интегрированную среду разработки для легкого подключения, удобные соединения-это самые лучшие и практичные инструменты разработки. Описание j-link ARM:-интегрированная среда разработки IAR EWARM плавно подключен эмулятор JTAG-Поддержка всех чипов ARM7/ARM9, а также cortex M3, включая режим большого пальца-Поддержка рекламы, IAR, KEIL, WINARM, REALVIEW почти все среды разработки-скорость загрузки до ARM7: 600кб/с, ARM9: 550кб/с, Через DCC до 800 КБ/с-Макс. скорость JTAG 12 МГц-диапазон напряжения целевой платы 1,2-3,3 В, совместимость с 5 В-автоматическое распознавание скорости-мониторинг всех сигналов JTAG и напряжения целевой платы-Полностью подключи и работай-Используйте источник питания USB (но не источник питания целевой платы) -С USB шнур и 20-ядерный плоский шнур-Поддержка нескольких устройств JTAG последовательного соединения-стандартная 20-джтаг из ткани, имитирующий разъем-дополнительный 14-джтаг из ткани, имитирующий разъем-дополнительный адаптер для iPhone 5 V targets boardJ-Link поддержка s для сердечников ARM: -ARM7TDMI (Rev 1)-ARM7TDMI (Rev 3)-ARM7TDMI-S (Rev 4)-ARM720T * ARM920T-ARM926EJ-S-ARM946E-S-ARM966E-S-ARM11-Cortex-M3Specifications:-источник питания USB <50mA-USB интерфейс USB 2,0 полная скорость 12mbps-целевая плата JTAG интерфейс s (20 P)-J-link и целевая плата скорость последовательной передачи данных между 12 МГц Макс. -поддерживаемое напряжение целевой платы 1,2-3,3 В, 5 В-Напряжение питания целевой платы 4,5-5 в (обеспечиваемое USB 5 В)-Напряжение питания целевой платы Макс. 300 мА, с защитой от перегрузки по току-Рабочая температура + 5 °C. .. + 60 °C-Температура хранения-20 °C... + 65 °C-влажность <90%-Размер (без провода): 10,3 см x 5,3 см x 2,7 см-Вес (без шнура): 60 гр-EMC в 55022 дюйма 55024 Поддерживаемые операционные системы: -microsoft Windows 2000-microsoft Windows XP- Microsoft Windows XP x64-microsoft Windows 2003-microsoft Windows 2003 x64-microsoft Windows зрение-microsoft обзора защитного стекла x64Package включает в себя: 1 x J ссылка V9 ARM Emulator1 x USB Cable1 x 20-контактный разъем JTAG Шнур
