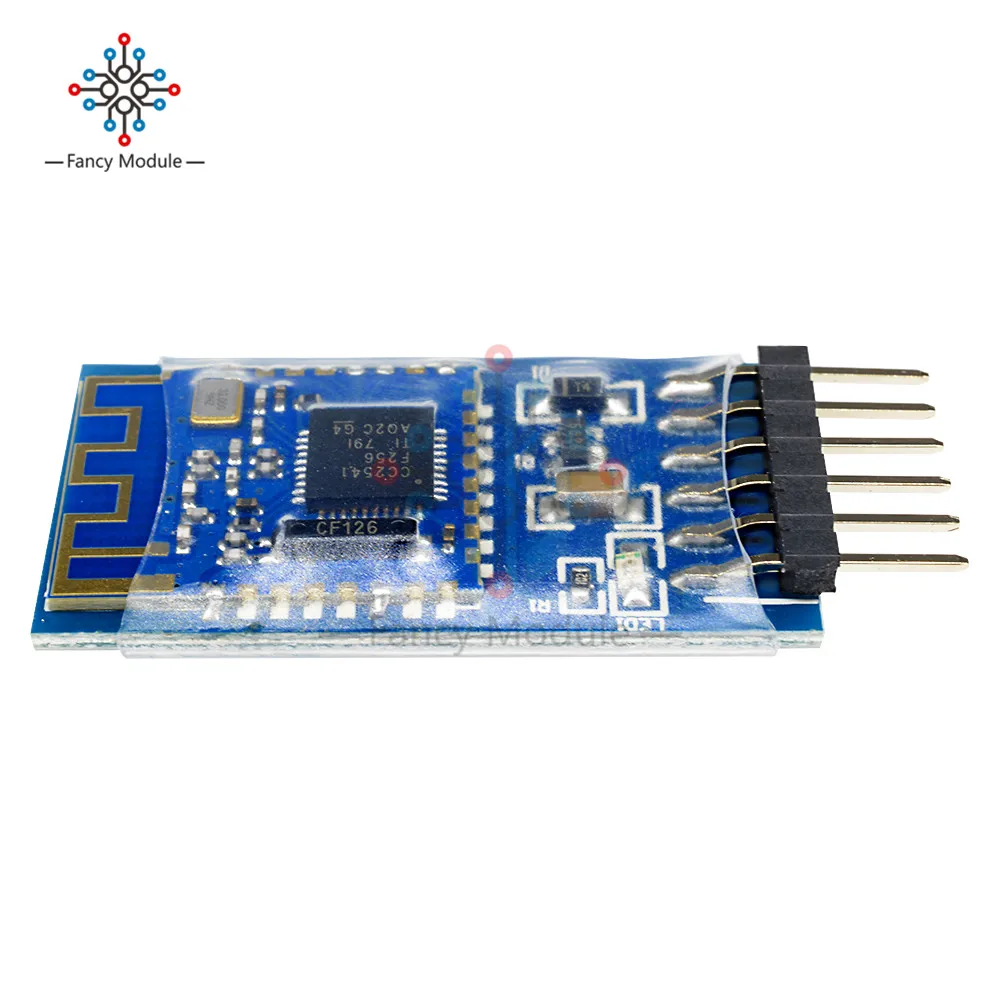

JDY-08 Bluetooth 4,0 Uart приемопередатчик CC2541 центральный Comptible к iBeacon с модулем адаптера

JDY-08 прозрачный модуль основан на стандарте Bluetooth 4,0, рабочая частотная полоса 2,4 ГГц, режим модуляции GFSK, максимальная мощность передачи 0 дБ, максимальное расстояние передачи 80 метров, принимает дизайн чипа TICC2541, поддерживает пользователя с помощью команды AT, чтобы изменить имя устройства, Сервис UUID, передача питания, соответствие паролем и другим инструкциям, удобный и быстрый в использовании гибкий.
Bluetooth полный набор информации о диске скачать: https://pan.baidu.com/s/1i4TihTF
Введение в особенности:
1: Передача WeChat (поддерживает протокол AirSync, используемый в WeChat H5 или заводской серверной связи, включая длинный трансивер анализа данных пакетов)
2: прозрачное приложение (Поддержка Android, IOS передачи данных)
3: режим iBeacon (поддержка WeChat shake соглашение с Apple iBeacon protocol)
4: режим датчика (температура, влажность и многие другие приложения для сбора данных)
5: прозрачный режим хоста (между применением передачи данных между модулем, хостом и рабской связью)
6: Режим наблюдения хоста (датчик приложения, позиционирование внутри помещения)
7: режим ШИМ (используется в скорости двигателя, светодиодный регулировка яркости света)
8: режим IO (применяется к управление мобильным телефоном реле или светодиодный выключение)
9: для помещений (применение данных iBeacon для достижения объема позиционирования)
Технические параметры:
1: скорость связи 3 K байт/сек
2: приложение через последовательный порт Поддержка записи 1024 байт
3: эффективное расстояние связи от 15 до 30 метров
4: поддерживает PWRC pin контроль сна
5: поддержка разъединения управления портом IO
Два пальца описание функции
Дисковый контакт: используется для активного отключения bluetooth-соединения (по умолчанию высокое, низкое отключение)
PWRC pin: используется для пробуждения сна (по умолчанию находится в состоянии сна), использование этого ПИН-кода может быть выдан по команды
VCC pin: для разъема питания модуля, диапазон напряжения питания от 3,6 В до 6 в
GND pin: силовая почва
TXD pin: последовательный выходной контакт
RXD pin: последовательный вход pin
Метод подключения

На этом рисунке показана проводка, когда передача, текущий пин-код СОП не подключен, если пользователь использует MCU и JDY-08-соединение модуля, то контакт СОП можно подключить к порту MCU IO.
В команде
JDY-08 для многофункционального модуля, пожалуйста, внимательно прочитайте JDY-08 руководство по стандарту модуля

Посылка включает в себя:

1 * JDY-08 Bluetooth 4.0BLE низкая мощность CC2541 поддержка Airsync модуль iBeacon
