Описание
6-Порты и разъёмы 10/100 Мбит/с коммутатор питания через ethernet
Обзор: материнская плата
Серия H1064PL-это Неуправляемый коммутатор PoE 100 Мбит/с, он имеет 4*10/100 м PoE порт s и 2*10/100 м uplink RJ45 порт s, порт 1-4 может sup порт IEEE 802.3af/при стандартном питании PoE, Однопортовый PoE мощность до 30 Вт, а максимальная выходная мощность POE 65 Вт. Как устройство питания PoE, оно может автоматически обнаруживать и распознавать оборудование приема питания, которое соответствует стандарту и обеспечивает питание через сетевой кабель. Он может поставлять питание к POE терминальному оборудованию, таким как беспроводная точка доступа, веб-камера, VoIP телефон, видеодомофон контроля доступа и т. д. через сетевой кабель для удовлетворения сетевой среды, которая требует высокой плотности питания PoE. Он подходит для гостиниц, кампусов, заводских кварталов и малых и средних предприятий для формирования экономии. Эффективная сеть.
Неуправляемая модель, plug and play, без конфигурации, проста в использовании.
Особенности:
n10/100 Мбит/с доступ, двойной RJ45 порт uplink
Provides предоставляет 6*10/100 портов RJ45 Base-TX и два порта питания uplink, что более удобно для пользователей гибко настроить для удовлетворения потребностей сети различных вариантов.
◇ Все порты поддерживают неблокирующую передачу скорости провода для более плавной передачи.
◇ Поддержка полнодуплексного управления потоком IEEE 802.3x и полудуплексного управления потоком обратного давления.
nИнтеллигентая (ый) Источник питания PoE функция
◇ 4*10/100 Base-TX RJ45 порты поддерживают источник питания PoE, который удовлетворяет потребности источника питания PoE в различных ситуациях в области безопасности.
◇Соответствие стандарту питания IEEE 802.3af/at PoE, автоматическое определение устройств PoE для источника питания без повреждения устройств без PoE. Максимальная выходная мощность PoE составляет 65 Вт, а максимальная выходная мощность PoE одного порта-30 Вт.
nПрост в использовании
Plug and play, без конфигурации, простой и удобный.
◇ Пользователи могут легко понять рабочий статус устройства через индикатор питания (PWR), индикатор состояния порта (Link/Act) и индикатор работы PoE.
nИнновационная функция (только с функциональным переключателем)
◇ Файл на большое расстояние: при открывании Скорость 1-4 порта снижается до 10 м. С помощью имеющегося кабеля витой пары предел передачи линии витой пары может быть сломан, и расстояние передачи может достигать 250 метров; с другой стороны, это может решить проблему плохой передачи, вызванной старением линии.
◇ Режим видео мониторинга: Откройте с помощью переключателя на большое расстояние, 1-4 порта изолированы друг от друга, но связываются с 5-6 портами, чтобы предотвратить DHCP коллизии, оптимизируйте использование кэша порта, и уменьшить штормы вещания.
nВeQuipmentЯsСтабильная и надежная
Host Хост имеет низкое энергопотребление, отсутствие вентилятора и бесшумный дизайн, оцинкованная сталь и металлический корпус, и отличное отведение тепла для обеспечения стабильной работы продукта.
◇ Оборудование полностью соответствует требованиям безопасности CCC, CE, FCC, RoHS и является безопасным и надежным.
Технические данные
| Модель | H1064PL | H1108PL |
| Неотъемлемой частью порт | 4*10/100Base-TX PoE порты (данные/питание) 2*10/100Base-TX uplink RJ45 порты (данные) | 8*10/100Base-TX PoE порты (данные/питание) 2*10/100Base-TX uplink RJ45 порты (данные) |
| Инжектор PoE Порты и разъёмы | Порт 1-4 может sup порт IEEE802.3af/на стандартный PoE источник питания | Порт 1-8 can sup порт IEEE802.3af/at Стандартный источник питания PoE |
| Функциональный переключатель | 1 * (удлинитель + CCTV) Примечание:Когда состояние переключателя изменяется, его необходимо перезапускать, прежде чем Функция переключателя PoE может привести к эффекту | |
| Сетевой протокол | IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3x | |
| Инжектор PoE Стандартный | IEEE802.3af/at международный стандарт | |
| Ethernet Порты и разъёмы | Порт 1-6 can sup порт 10/100 BaseT (X) Автоматическое обнаружение, полный/полудуплексный MDI/MDI-X адаптивный | Порт 1-10 can sup порт 10/100 BaseT (X) Автоматическое обнаружение, полный/полудуплексный MDI/MDI-X адаптивный |
| Режим пересылки | Хранение и передача (полная скорость провода) | |
| Переключение Ёмкость | 1,6 Гбит/с (без блокировки) | 2 Гбит/с (без блокировки) |
| Скорость пересылки при 64 байтах | 0,98 Mpps | 1,488 Mpps |
| MAC адрес входа | 1 K | |
| Буфер памяти | 768 K | |
| Витая пара передачи | 10BASE-TX: Cat5 или более поздняя версия UTP (≤250 метров) 100BASE-TX: Cat5 или более поздняя версия UTP (≤100 метров) | |
| Питание Pin-код | По умолчанию 1/2 (+), 3/6 (-); по желанию 4/5 (+), 7/8 (-) 2 пар блок питания | |
| Максимальная/Средняя мощность на порт | 30 Вт/15,4 Вт | |
| Общее PWR/входное напряжение | 65 Вт (AC100-240V) | 120 Вт (AC100-240V) |
| Мощность потребления | Режим ожидания <3 Вт; Полная нагрузка <65 Вт | Режим ожидания <5 Вт; Полная нагрузка <120 Вт |
| Светодиодный индикатор | Индикатор питания: PWR (зеленый); индикатор сети: Link (желтый); индикатор работы POE: PoE (зеленый) индикатор функционального переключателя: удлинитель (зеленый) | |
| Питание | Встроенный импульсный источник питания, AC100 ~ 240 V 50-60Hz 1A | Встроенный импульсный источник питания, AC100 ~ 240 V 50-60Hz 2.2A |
| Управление температура/влажность | -20 ~ + 55 °C; 5% ~ 90% RH (без конденсации) | |
| Температура хранения/Влажность | -40 ~ + 75 °C; 5% ~ 90% RH (без конденсации) | |
| Измерение | 142*114,5*40 мм | 195*130*40 мм |
| Масса нетто/брутто Вес | <0,6 кг/<1 кг | <0,8 кг/<1,2 кг |
| Способ установки | Настольный компьютер, настенный кронштейн для телевизора | |
| Молниезащита/уровень защиты | Порт молниезащиты: 4KV 8/20us; Уровень защиты: IP30 | |
| Сертификация | CCC; маркировка CE, коммерческая; CE/LVD EN60950; FCC часть 15 класс B; RoHS; | |
| Гарантия | 1 год (2 года для электропитания), пожизненное обслуживание. | |
Измерение

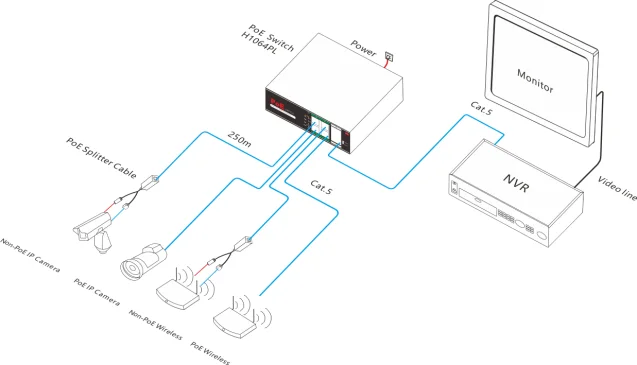

Применение
Упаковочный лист
| Упаковочный лист | Содержание | Кол-во | Блок |
| 6-Порты и разъёмы 10/100 Мбит/с коммутатор питания через Ethernet (H1064PL) | 1 | Набор | |
| Линия электропередачи переменного тока | 1 | ПК | |
| Руководство пользователя | 1 | ПК | |
| Гарантийный талон и сертификат качества | 1 | ПК |
Примечание:Модель этой серии по умолчанию не поддерживает крепление уха. Если вам это нужно, вы должны приобрести его отдельно!
Информация о заказе
| Модель | Описание продукта: |
| H1064PL | Неуправляемый коммутатор PoE с 4*10/100 M PoE портами и 2*10/100 M uplink портами RJ45. Порт 1-4 может sup порт IEEE 802.3af/по стандарту PoE. Переключатель функции регулировки, порт 1-4 может sup порт 10 м/250 м передача на большие расстояния. Встроенный блок питания мощностью 65 Вт. |
Характеристики
- Тип товара
- Выключатель POE
- Габаритные размеры
- 142*114.5*40mm
- Тип штекера
- Великобритания / EU / AU / США
- Номер модели
- H1064PL
- Storage TEMP / Humidity
- -40~+75°C;5%~90%RH (Non condensing)
- Net Weight
- 0.6kg
- installation method
- Desktop, wall mount
- Warranty
- 1 year (2 years for power supply), lifelong maintenance
- PoE Standard
- IEEE802.3af/at international standard
- Buffer Memory
- 768K
- Forwarding Mode
- store and forward(Full Wire Speed)
- Max / Average Power Per Port
- 30W/15.4W
- MAC address entry
- 1K
- Certification
- CCC;CE mark, commercial;CE/LVD EN60950;FCC Part 15 Class B;RoHS
