Описание

Железный корпус 360 Вт RGB Led усилитель контроллер повторитель сигнала DC5-24V для SMD 3528 5050 RGB светодиодные полосы света

Описание продукта:

Этот усилитель RGB подходит для всех видов постоянного напряжения led RGB контроллера. Он может увеличить сигнал светодиодного контроллера через RGB для получения PWM (модуляция ширины импульса), и выход сигнала на нагрузку, затем он может сделать такой же эффект с контроллером. В тех случаях, когда добавить каждый дополнительный усилитель, можно подключить и управлять светодиодный в два раза больше светодиодный свет. Теоретически один контроллер может соединиться с тысячами этого Усилитель RGB, а также может сделать один и тот же эффект.

Технические параметры:

● Название продукта: железный корпус 360 Вт усилитель RGB

● Рабочая температура:-20-60 ℃

● Входное напряжение: 5 В постоянного тока ~ 24 В

● Выход: 3 цепи

● Режим подключения: общий анод

● Размер изделия: L110.7 × w75. 1× h25. 5 мм

● Размер упаковки: L140.4 * W97.4 * h50,7

● Вес нетто: 150 г

● Вес брутто: 170 г

● Потребление статической энергии: <1 Вт

● Выходной ток: <10A/ch

● Выходная мощность: 5 В: <150 Вт, 12 В: <360 Вт, 24 В: <720 Вт

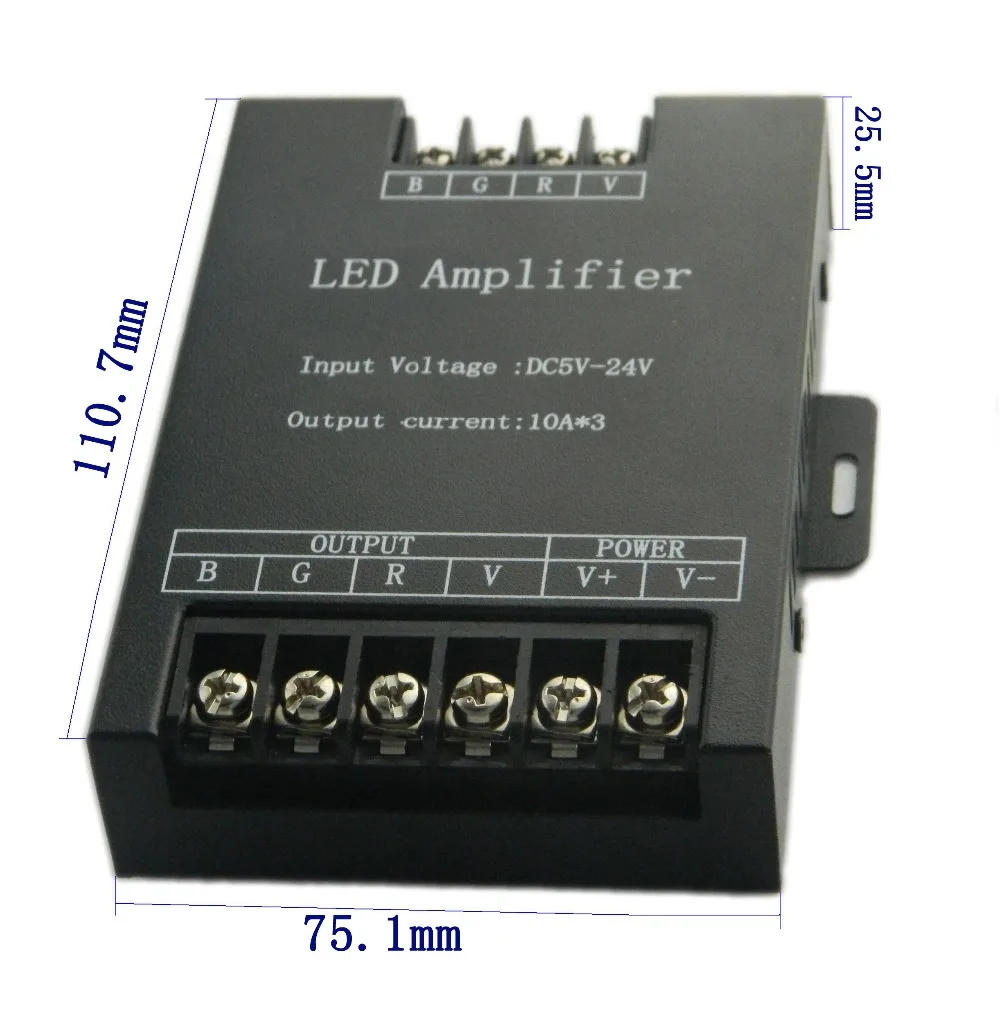

Внешний размер:

Железный корпус 360 Вт RGB Led усилитель контроллер повторитель сигнала DC5-24V для SMD 3528 5050 RGB светодиодные полосы света

Описание подключения:

Мощность Входной интерфейс:

Принять винтовые клеммы

Интерфейс входного сигнала:

Принять винтовые клеммы

Нагрузка Выходной интерфейс:

Принять винтовые клеммы

Руководство по применению:

Подключите входной и выходной провод в порядке в соответствии с спецификацией один ярлык усилителя, убедитесь, что нет короткого замыкания, затем подключите усилитель к DC5V-24V источника питания, и используется со светодиодной подсветкой, схема проводки выглядит следующим образом:

Типичные области применения:

Меры предосторожности:

1. Напряжение питания этого продукта DC5V ~ 24 V, никогда не подключается к другому напряжению;

2. Свинцовый провод должен быть подключен правильно в соответствии с классом, который предлагает Соединительная схема;

3. Этот продукт не может быть перегружен.

Железный корпус 360 Вт RGB Led усилитель контроллер повторитель сигнала DC5-24V для SMD 3528 5050 RGB светодиодные полосы света

Посылка включает в себя:
1 шт. светодиодный Усилитель
