Жидкокристаллический многофункциональный счетчик электроэнергии 110V220V переменного тока Напряжение энергопотребление и монитор мощности 1

Описание

Жидкокристаллический многофункциональный счетчик электроэнергии 110V220V переменного тока Напряжение энергопотребление и монитор мощности 1

Цифровой многофункциональный измеритель переменного тока

Тип продукта: PZEM-061

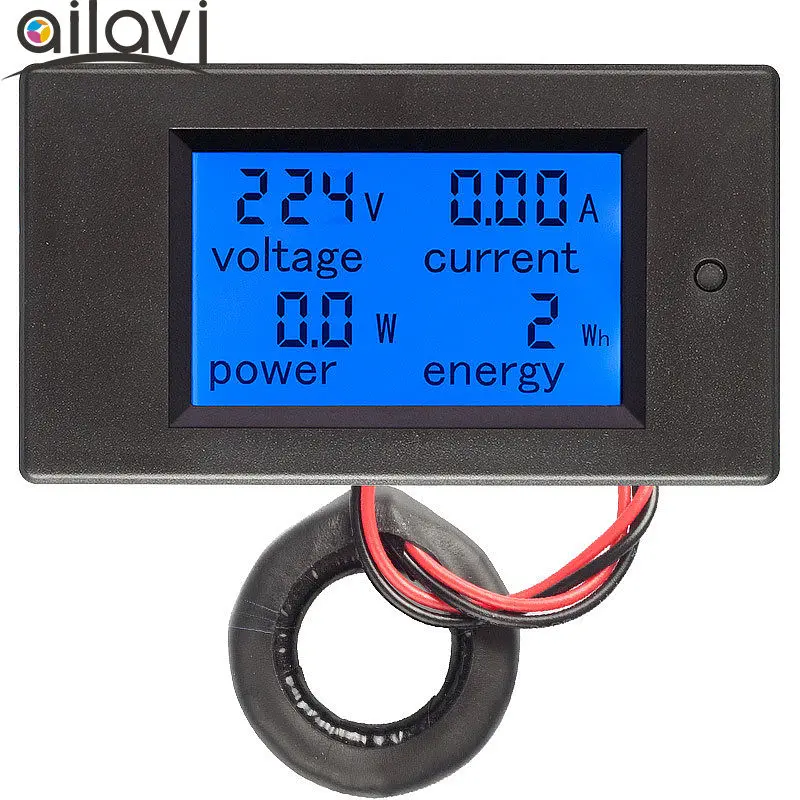

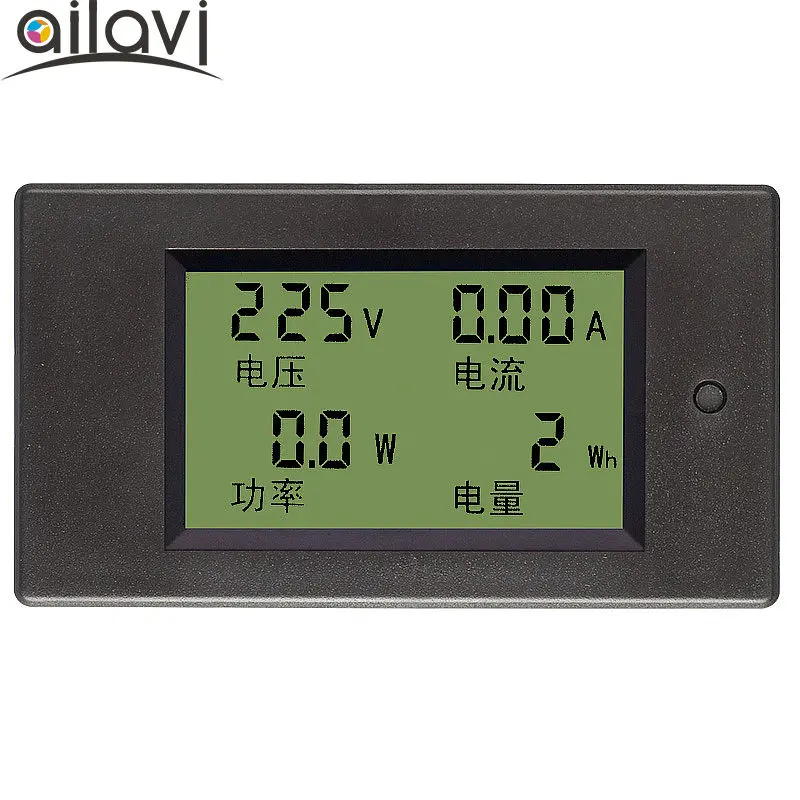

A. Функция 1. Электрический параметр измерения Функция (напряжения, тока, активная мощность, энергия сосудов головного мозга) 2. Сигнализация перегрузки Функция (защита от перегрузки будильник порог, подсветки и питания мигает для тревоги). 3. Пороговый порог сигнала тревоги (может установить порог сигнала тревоги). 4. Функция сброса энергетического ключа. 5. Храните данные при отключении питания. 6. ЖК-дисплей с большим экраном (напряжение дисплея, ток, активная мощность, энергия одновременно) 7. Функция подсветки. B. Внешний вид и ключевая функция I. Интерфейс дисплея-Большой ЖК-экран, он может отображать напряжение, ток, мощность, параметры энергии одновременно. II. дисплей формат 1. мощность: Диапазон испытаний: 0 ~ 22 кВт в пределах 1 кВт, Формат дисплея 0,0 ~ 999,9 Вт; в пределах 1 кВт ~ 10 кВт, Формат дисплея 1000 ~ 9999 Вт; 10 кВт и выше, формат дисплея 0,1 ~ 22.0kW. 2. Энергия: Диапазон испытаний: 0 ~ 9999квт · ч в пределах 10 кВт · ч, Формат дисплея 0 ~ 9999вт · ч; 10 кВт · ч и выше, Формат дисплея 10 ~ 9999квт · ч. 3. напряжение: Диапазон испытаний: 80 ~ 260 В Формат дисплея: 80 ~ 260 в 4. ток: диапазон тестирования: 0 ~ 100 A Формат дисплея: 0,00 ~ 99.99A III. ключ 1. контроль задней подсветки короткий нажмите клавишу, чтобы включить или выключить подсветку, подсветка имеет функцию памяти, она может хранить режим включения или выключения при выключении питания. 2. Сброс energy Step1: нажмите кнопку в течение 5 секунд, пока номер в окне отображения энергии не вспыхнет, а затем отпустите ключ. Шаг 2: нажмите кнопку снова, затем значение энергии очищается и выйдите из перезагрузки мигающего состояния. Если вы не хотите очистить, то долго нажмите клавишу в течение 5 секунд снова, пока номер не мигает, это означает, что значение энергии не очищено и не будет выхода из состояния сброса. 3. Установите порог сигнала питания Шаг 1: Нажмите кнопку, пока ЖК-экран не «установить CLr», затем отпустите ключ, чтобы войти в состояние настройки

Шаг 2: окно питания Отображает текущее значение сигнала тревоги и Последняя цифра начинает мигать, затем вы можете Короткое нажатие на плюс 1, когда нет операции более 3 секунд, он автоматически переключает положение цифры, Метод настройки такой же, как и выше. Шаг 3: после завершения настройки, длительное нажатие кнопки более 5 секунд будет хранить автоматически и выезжать, диапазон активного порога мощности составляет 0,0 ~ 22,0 кВт C. меры предосторожности: 1. этот модуль подходит для помещений, пожалуйста, не используйте открытый. 2. Применяемая нагрузка не должна превышать номинальную мощность. 3. Заказ на проводку не может быть неправильным. D. параметры параметры 1. рабочее напряжение: 80 ~ 260VAC 2. тестовое напряжение: 80 ~ 260VAC 3. номинальная мощность: 100 А/22000 Вт 4. рабочая частота: 45-65 Гц 5. точность измерения: 1,0 класс

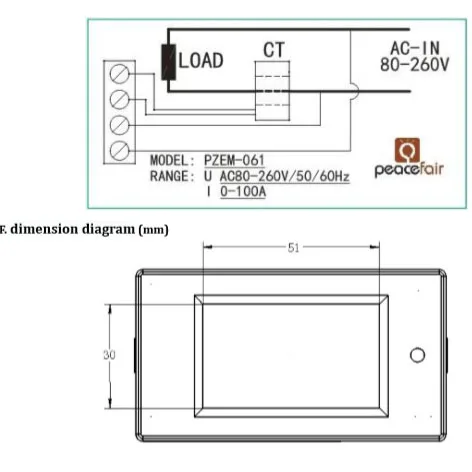

E. Схема подключения
