Описание

Электрический скутер ЖК-дисплей/панель управления + контроллер 24v36v48v 250w350w датчик/безсенсорный ebike мобильность трехколесный скутер запчасти

ЖК-дисплей+ контроллер 24v36v48v 250w350w запчасти электрических скутеров MTB панель управления мобильность трехколесный велосипед аксессуары

Можете добавитьUsb-порт для зарядкиДля всех контроллеров до 48 В в этом магазине, чтобы зарядить ваш мобильный телефон/телефон

Такие как iphone/apple, samsung mobile

Если нужно, пожалуйста, оставьте сообщение

Требуется дополнительная оплата

Это детали, используемые в электрическом велосипеде или самокате преобразования или diy работы,Двойной режимСовпадают с мотором с датчиком Холла или нет.

Все товары, отправленные с 3 мая 2016 года, будут иметь функцию самообучения, старая версия не имеет, не может совпадать с мотором не имеет датчика холла.

Дисплей имеет сертификат CE и ROHS

Контроллер & diplay имеет разъем освещения, может подключать свет, мощность должна быть менее 5 Вт. Рабочее напряжение лампы должно быть одинаковым с батареей.

1. Представление о дисплее

Размер: 93*50*15 мм

По умолчанию указан черный цвет, другой цвет дисплея должен быть сделан на заказ, должен достигать moq

1. Этот ЖК-дисплей выбирает Материал высокой четкости VA, чтобы сделать его идеальным.

2. Он имеет функцию ниже:

Отображение данных:

Мощность,

PAS переключатель передач,

6 км круиз, круиз в режиме реального времени,

Индикатор уровня заряда батареи,

Один диапазон,

Всего диапазона

Скорость,

Рабочий ток

Аварийный сигнал,

Устранение неполадокСоветы, Индикация ошибки

Общий расход, миль и размер выходной энергии

Круизная Постоянная скорость, фара, направление торможения

PAS индикацией уровня

Педаль помощник индикацией уровня

Контроль, настройка функции (можно установить 16 видов данных)

Переключатель питания, переключатель фар включения/выключения управления, 6 км/ч Автоматическая навигация, набор колес,

Скоростной режим настройки

Защита от низкого напряжения батареи

24 v 36 v 48 v установка

Авто стенд

Спящий режим

Другие функции, пожалуйста, прочитайте руководство по инструменту

3. Протокол связи: UART

Для дистрибьютора или производителя всего транспортного средства, который будет покупать в большом количестве, пожалуйста, оставьте сообщение

Мы предоставим скидку в соответствии с количеством, которое вам нужно.

И OEM продуктов с вашим логотипом доступен

2. Введение о контроллере

Размер

Краткое введение в 6 mosfet двойной контроллер режима и дисплей 850 набор

Номинальное рабочее напряжение-24 В/36 В/48 в

Номинальная мощность-250 Вт-350 Вт

Максимальная current-10A-15A (по умолчанию 13А)

Точка защиты от низкого напряжения батареи: 19 в/30 В/42 в

(Если нужно, мы можем отрегулировать это)

Адаптивный угол фазы двигателя: 60/120

1.Подходит для различных аккумуляторов: свинцово-кислотная, литий-Fe батарея,LNCMO аккумулятор {Li (NiCoMn) O2}, и так далее. Для различных материалов есть разные точки защиты напряжения.

2. Подходит дляБесщеточный двигатель постоянного тока шестерни motoR ниже 350 Вт, иДвигатель с редуктором,И высокоскоростной мотор и так далее

Заказчик этой модели может выбрать 3 режима для управления шестернями

Одиночный PAS + дроссельная заслонка

Одиночная дроссельная заслонка-0 передач PAS

Или

Pas + дроссельная заслонка -- PAS 5 передач + дроссельная заслонка вся скорость

Контроллер может работать с дисплеем или без дисплея.

Поддержка 5-12 магнитных точек pas сенсор

Особенностям контроллера \

Двойной контроллер режима-подходит для двигателя с датчиком Холла или нет. Имеет функцию самообучения. Когда вы получите контроллер, пожалуйста, сделайте его самообучающимся, чтобы соответствовать фазе двигателя, сначала. Затем подключить провод.

Дисплей функции:

Можно установить 16 видов данных вручную, можно точно настроить режим бега велосипеда.

Контроллере функционируют

1. 1:1 вспомогательная педаль питания

2. Тормоз и отключение питания

3. ЖК-дисплей

4. Дроссельной заслонки

5. Разъем питания рога/света

Другие функции должны быть сделаны на заказ

1. EBS электронный тормоз

2. Стоп-сигнала

3. Ограничение скорости с помощью оборудования или оборудования

4. Обратный и стоп

ЖК-дисплей функция введение

1. Индикация уровня заряда батареи ЖК-дисплей+ контроллер 24v36v48v 250w350w запчасти электрических скутеров MTB панель управления мобильность трехколесный велосипед аксессуары

2. Скорость заряда ЖК-дисплей+ контроллер 24v36v48v 250w350w запчасти электрических скутеров MTB панель управления мобильность трехколесный велосипед аксессуары

3. Шестерни индикация ЖК-дисплей+ контроллер 24v36v48v 250w350w запчасти электрических скутеров MTB панель управления мобильность трехколесный велосипед аксессуары

4. Одиночное время работы

5. Один расстояние перемещения ЖК-дисплей+ контроллер 24v36v48v 250w350w запчасти электрических скутеров MTB панель управления мобильность трехколесный велосипед аксессуары

6. Общий расстояние перемещения ЖК-дисплей+ контроллер 24v36v48v 250w350w запчасти электрических скутеров MTB панель управления мобильность трехколесный велосипед аксессуары

7. Время зарядки аккумулятора ЖК-дисплей+ контроллер 24v36v48v 250w350w запчасти электрических скутеров MTB панель управления мобильность трехколесный велосипед аксессуары

8. Выходная мощность двигателя ЖК-дисплей+ контроллер 24v36v48v 250w350w запчасти электрических скутеров MTB панель управления мобильность трехколесный велосипед аксессуары

9. Расстояние для отдыха/диапазон ЖК-дисплей+ контроллер 24v36v48v 250w350w запчасти электрических скутеров MTB панель управления мобильность трехколесный велосипед аксессуары

10. Своевременная круиз ЖК-дисплей+ контроллер 24v36v48v 250w350w запчасти электрических скутеров MTB панель управления мобильность трехколесный велосипед аксессуары

11. Напряжение батареи ЖК-дисплей+ контроллер 24v36v48v 250w350w запчасти электрических скутеров MTB панель управления мобильность трехколесный велосипед аксессуары

12. Кода ошибки

ERR01 мотор ошибка

ERR02 дроссельной заслонки ошибка

ERR03Ошибка контроллера

ERR04 тормозной ошибка

ERR05 ошибка защиты напряжения

Ошибка связи ERR06, дисплей не может получить выходной сигнал

Или контроллер не может получить выходной сигнал дисплея

Для других деталей, пожалуйста, посетитеМагазин домашнего декора

Новая модельБудет иметь самообучающийся провод и подходит для двигателя с датчиком Холла или нет. Если нужен обратный провод, пожалуйста, оставьте сообщение. Или мы отправим настройки по умолчанию.

ЖК-дисплей+ контроллер 24v36v48v 250w350w запчасти электрических скутеров MTB панель управления мобильность трехколесный велосипед аксессуары

Советы:

После получения товара, пожалуйста, подключите фазный провод двигателя и провод питания, чтобы сделать контроллер самообучения сначала, чтобы соответствовать фазный провод двигателя с контроллером, затем установите дисплей справа, и подключите wirs направо, будет меньше проблем.

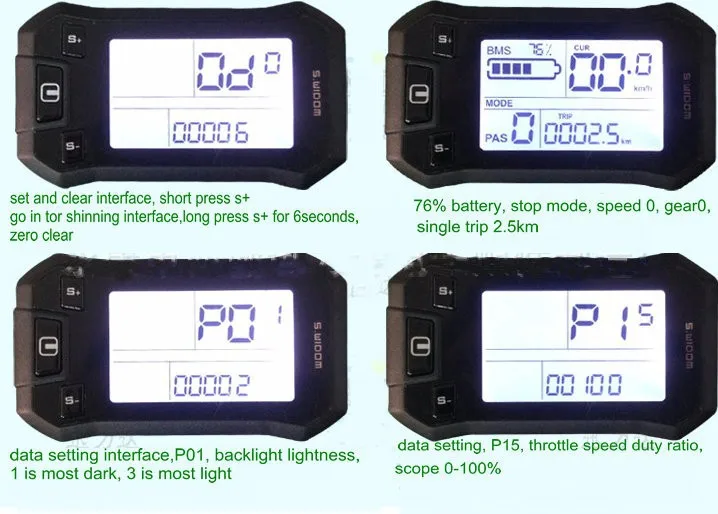

P01: яркость подсветки, 1 Самый темный, 3 большинства света

P02: дальность, 0: км 1: миля

P03: тип напряжения: 24 В, 36 В, 48 В, набор по умолчанию 36 В

P04: время сна: 0 -- без сна. Другие цифры означает время сна. Область применения 1-60. Блок за считанные минуты

P05: PAS шестерни:

0-3 режима передачи,

1 Шестерня 2 в,

2 шестерни 3 v

3 передач 4 v

1-5gear режим

Передач 1 шт. 2В

2 шестерни 2,5 v

3 шестерни 3 v

4 шестерни 3,5 v

5 передач-4 в

P06: диаметр обода: блок, дюйм; точность: 0,1.

P07: Тестирование скорости магнитных полюсов: Область применения: 1-100;

P08: Ограничение скорости 0-50 км/ч. 50 означает ограниченную скорость donot

1)В режиме несвязи (управление дисплеем):

Когда реальная скорость выше скорости настройки, выключите вывод PWM.

Когда реальная скорость ниже, чем скорость настройки, автоматически открывают вывод PWM, управляемая скорость тока speed±1км/ч (ограниченная скорость только для поддержки питания, а не дроссельной заслонки)

2)Режим связи (управление контроллером)

Управляемая скорость держится на скорости настройки, отклонения ±1км/ч, (и pas, и дроссельная заслонка будет иметь ограничение скорости)

Пожалуйста, обратите внимание:

Здесь данные основаны на км. Когда установка устройства изменяется на милю, данные скорости на экране дисплея будут автоматически изменяться на правильные данные. Но набор данных для ограничения скорости в этом manu под интерфейсом mile не изменится. Таким образом, это не будет таким же, как и данные ограничения скорости, указанные на самом деле

P09: нулевой запуск, не-нулевой запуск: 0 означает нулевой запуск. 1 означает не нулевой запуск

P10: управляемый способ настройки

0: вспомогательное питание (pas шестерни решают помощь выходной мощности, теперь дроссельная заслонка не будет работать)

1: Электрический привод (привод дроссельной заслонки, PAS шестерни не работают)

2: PAS и электричество управляется одновременно (электричество не будет работать в режиме нулевого запуска)

P11: pas набор чувствительности, область 1-24

P12: pas набор интенсивности запуска, область 0-5

P13: PAS магнитный диск тип набор, 5,8, 12 Магнитный Диск

P14: ограничитель тока контроллера, набор по умолчанию 12A, область применения 1-20A

P15: регулировка скорости дроссельной заслонки, диапазон 0-100
