ЖК-ПК тестовый блок питания er ATX 20/24 Pin компьютерный измерительный диагностический тест er ATX напряжение тестовое измерение источника

Описание

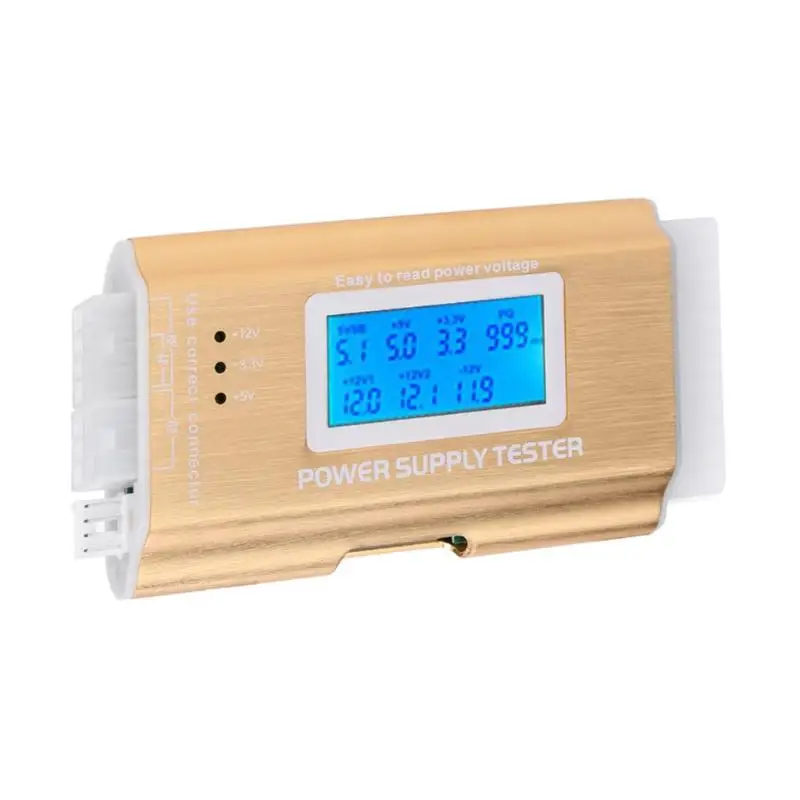

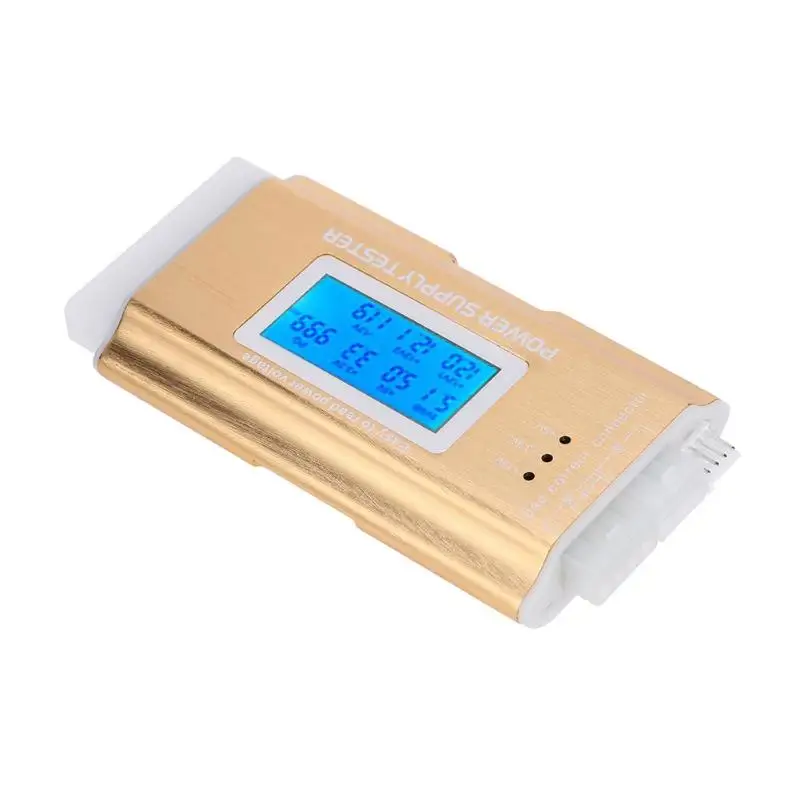

ЖК-ПК Тестер питания ATX Блок питания 20/24 Pin компьютерный измерительный диагностический тестер
Технические характеристики:
Входное напряжение: 20/40PIN (блок питания ATX)
Обнаружение напряжения: + 12 V-12 V + 5 V + 3,3 V 5VSB 12VPG
Порт подключения: флоппи HDD COROM SATA 4Pin (P4) 8pin (Dual-cpu) 6pin (PCI-E)
Вес: approx.125g
Чехол: алюминиевый сплав
Цвет: золото
Упаковка: Нейтральная пластиковая упаковка
Управление руководство по применению:
1. Вставьте разгруженный источник питания 20Pin или 24Pin штекер в соответствующее положение тестера питания. Включите питание, и «падение» звук два раза запуска звука, если это не было числовое мерцание и сигнал тревоги, сказали, что выходная мощность блока питания является нормальной. Соответствующее напряжение или PG значение отображается как состояние тревоги сцинтилляции, указывающее, что источник питания является питанием от неисправности.
(Примечание: Если вы подключите экран 20Pin или 24Pin тестер интерфейса (+ 12V2) и дисплей LL, показано, что LL используется для тестирования 4 P или 6 P/8 P. Если он не вставлен, его можно не учитывать. Или поместить в одну из групп. Пожалуйста, учитывайте, что 4 P должен быть вставлен в положение 4 P)

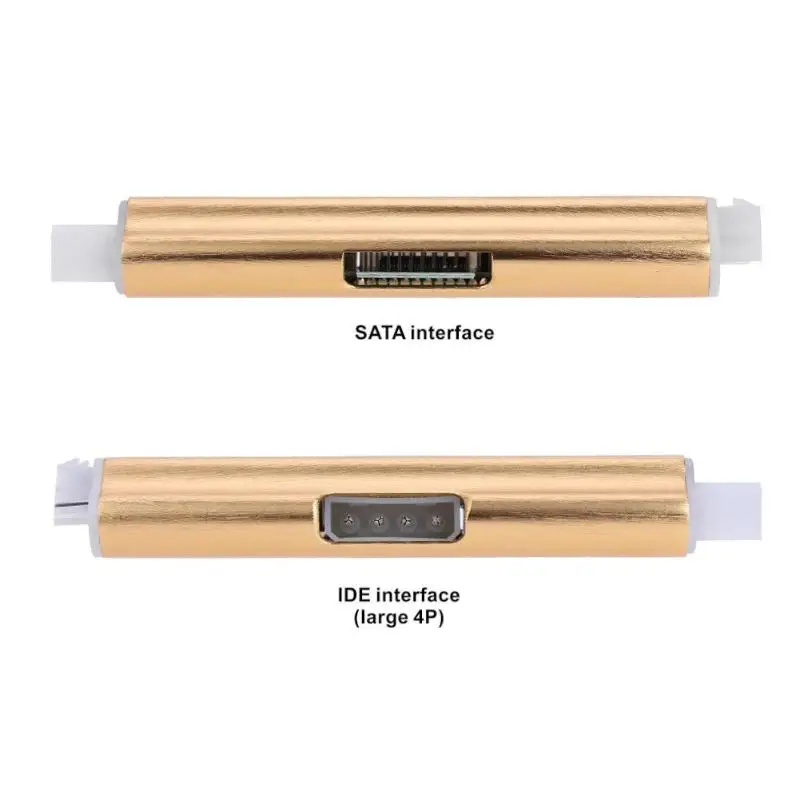

2. другие большие 4 P (интерфейс HDD), маленькие 4 P (интерфейс флоппи-дисковода), 4 P/8 P (интерфейс процессора), 6 P (интерфейс видеокарты), интерфейс SATA, которые необходимо вставить при тестировании. Он может быть отключен без тестирования.
3. вставьте большой 4 P (интерфейс HDD), маленький 4 P (интерфейс флоппи-дисковода), + 12 В и + 5 В слева от тестера, светильник индикатора яркий (если светильник не яркий, указывающий на неисправность линии этой группы).
4. вставьте 4 P/8 P (интерфейс процессора) и 6 P (интерфейс видеокарты) экран тестера (+ 12V2) отображает тестовое напряжение (если есть неисправность, которая будет мерцать сигнал тревоги).
5. вставьте тестер интерфейса SATA слева + 12 В и + 5 В и + 3,3 В, чтобы отобразить светильник. (Если светильник не яркий, это означает неисправность линии этой группы.
Примечание:
Замеры сделаны вручную, поэтому возможны отклонения в 1-3 мм.
Из-за различных дисплеев и различных светильник, изображение может не показать фактический цвет элемента. Спасибо за понимание.
