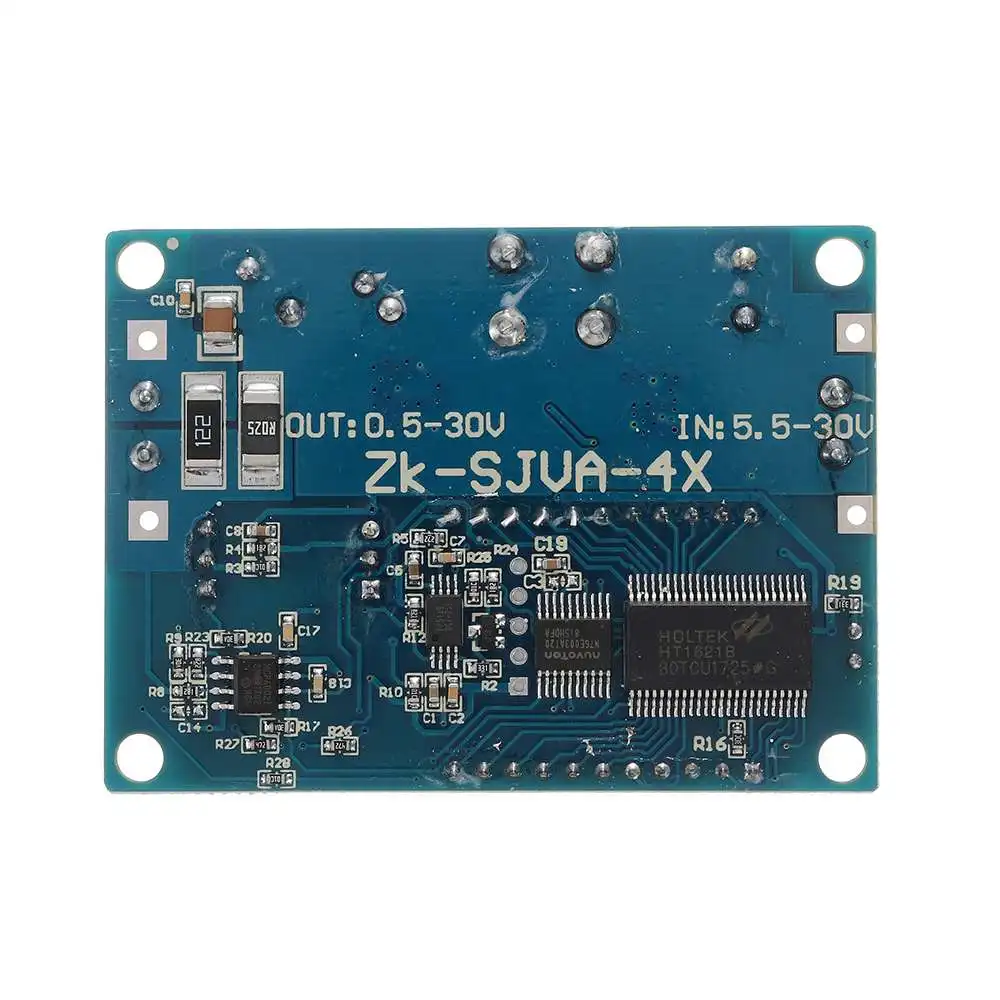

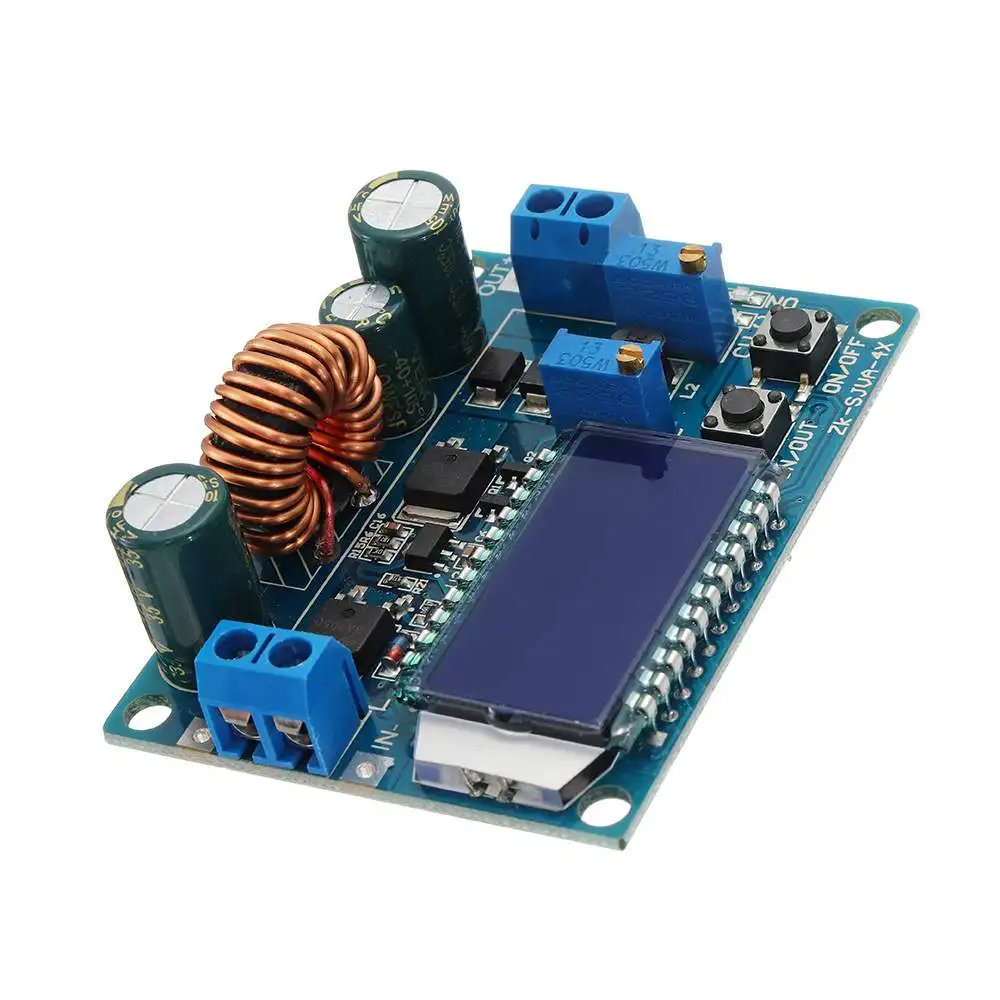

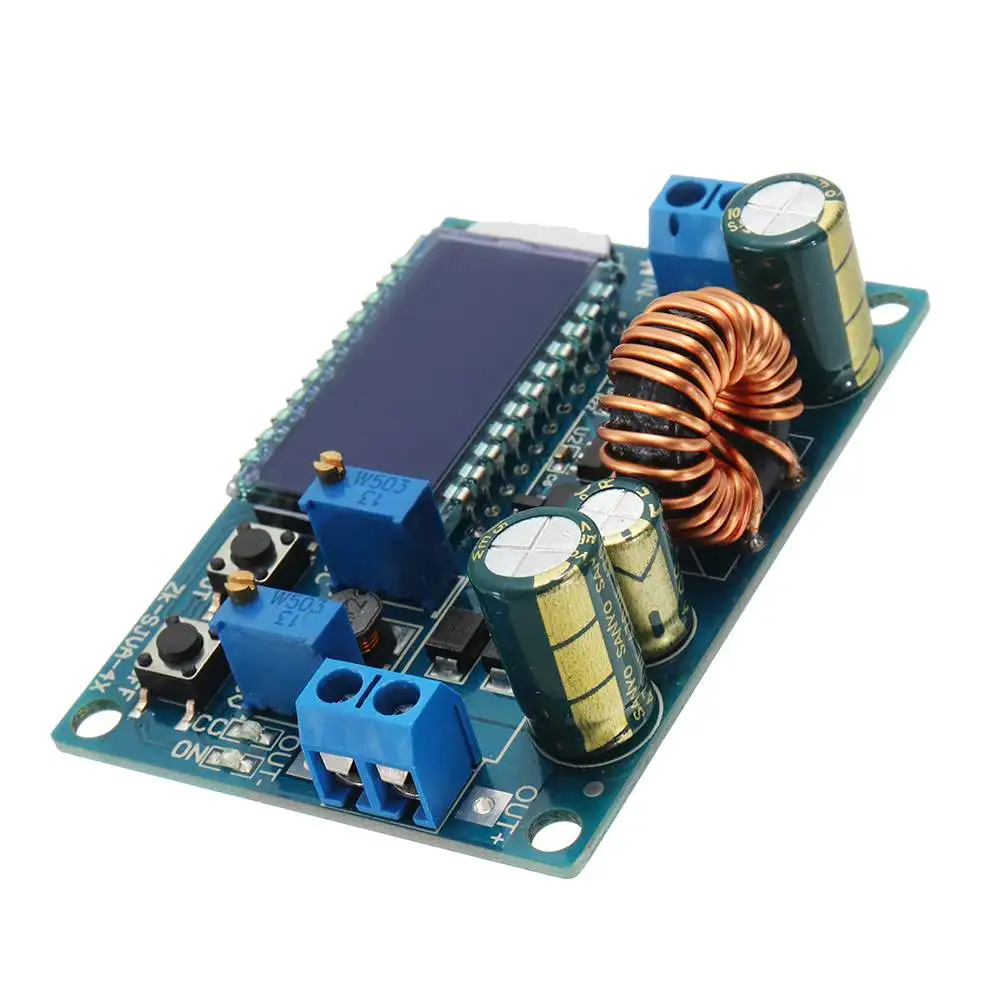

ЖК-цифровой дисплей Buck-Boost модуль питания плата постоянного напряжения постоянного тока Кристалл Вольтметр Амперметр регулируемый

Описание

{Infomodule} долл. США

Описание продукта:

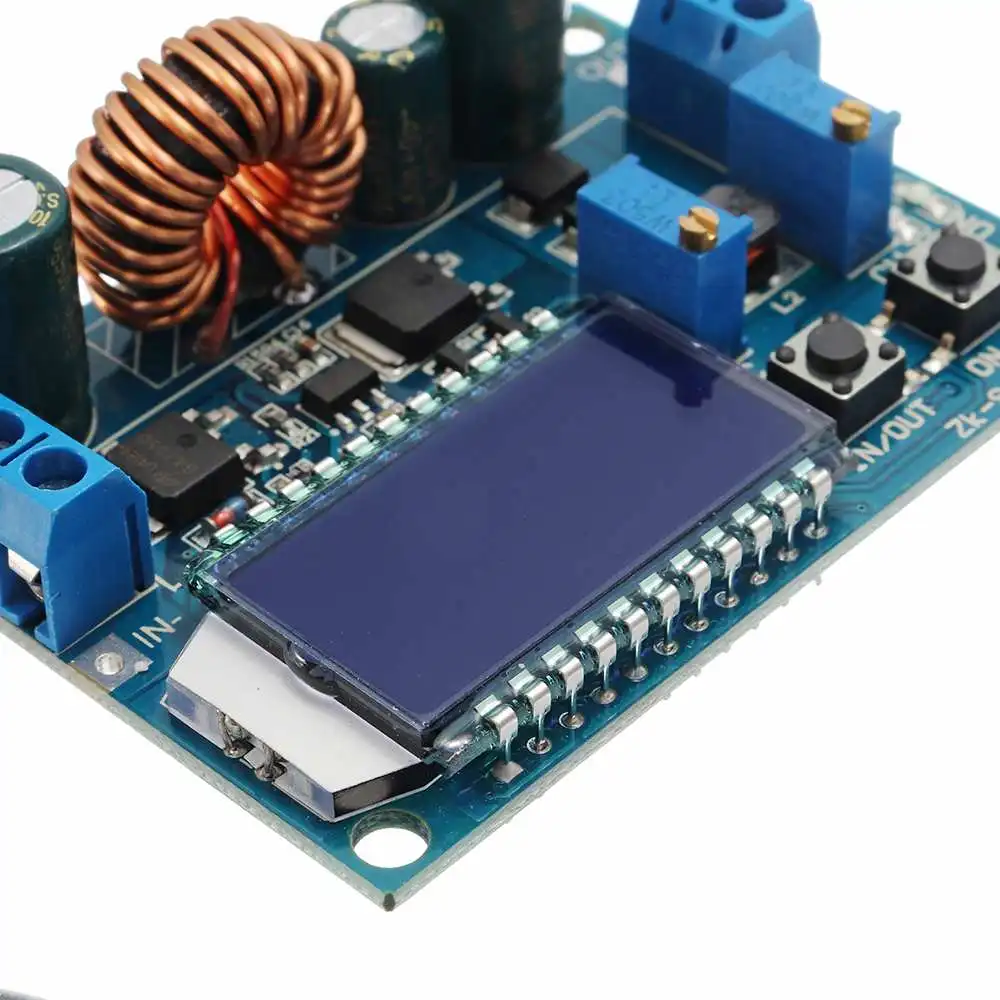

-ЖК-дисплей может отображать Входное и выходное напряжение, выходную мощность;
-Защита от обратного хода на входе, обратное соединение не будет гореть;
-Может быть увеличен, может быть понижен, выходное напряжение 0,5-30 в произвольное регулирование, ограничение тока 0-4A произвольное регулирование;
-Защита от обратного потока на выходном конце, не требуется дополнительный диод против резервного копирования для зарядки аккумулятора;
-Кнопка контролирует состояние ВКЛ/ВЫКЛ вывода и может быть настроена по умолчанию для включения или выключения.
-Использование бак-чип разгона в качестве основного контроллера, внешняя 60 в 75А MOS трубка в качестве переключателя, двойной 60 в 5A SS56 выпрямитель Шоттки, 60 в значение напряжения, лучше, чем на рынке XL6009/LM2577, программа (многими устройствами сопротивление недостаточное напряжение значение, MOS прибор и диод Шоттки выдерживаемое напряжение должно быть больше, чем входное плюс входное напряжение значение);
-Выходная пульсация маленькая, с LC фильтром;

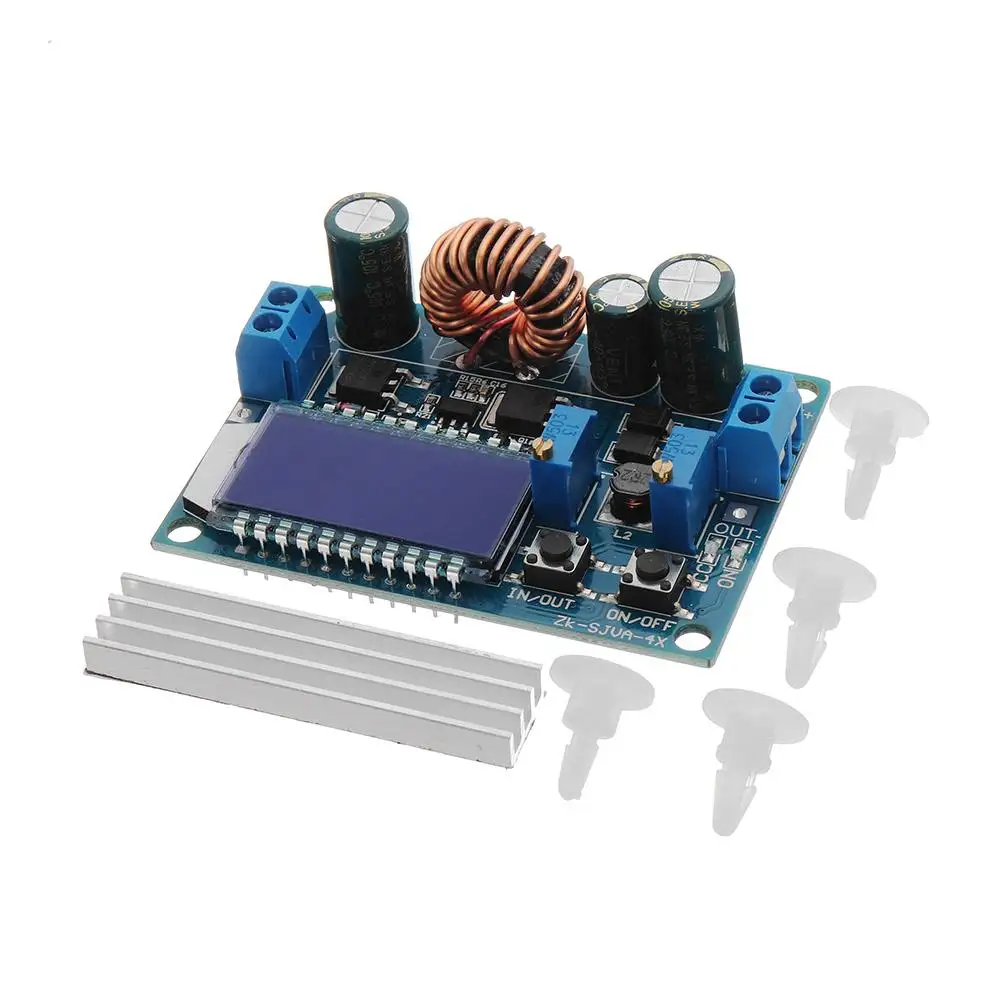

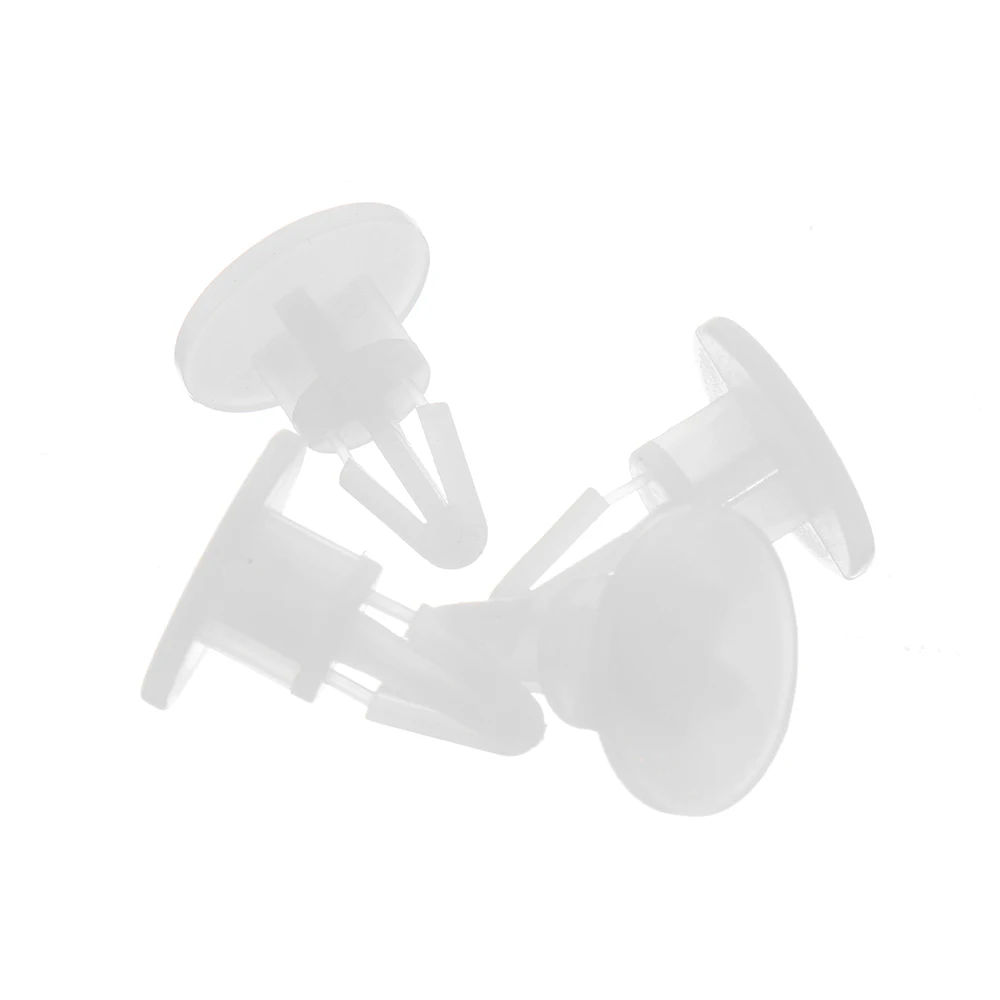

-Содержит теплоотвод, отправить модуль поддержки изоляции колонки.
Параметры продукта:

Входное напряжение: 5,5-30 в (когда входное напряжение 5 В, buck-boost также можно достичь, но измерения напряжения и тока неточны; под 4,7 В, защита от недостаточного напряжения)
Выходное напряжение: 0,5-30 в
Выходной ток: может работать стабильно в 3А в течение длительного периода времени, и может достигать 4А при усиленном тепловыделении
Выходная мощность: Естественное тепловыделение 35 Вт, улучшенное тепловыделение 50 Вт
Разрешение дисплея напряжения: 0,05 В
Текущее Разрешение дисплея: 0.005A
Эффективность преобразования: около 88%
Мягкий запуск: Да (модуль загрузки высокой мощности может сработать при запуске)
Защита обратного входа: Да
Защита от обратного потока на выходе: Да
Защита от короткого замыкания: Да
Рабочая частота 180 кГц

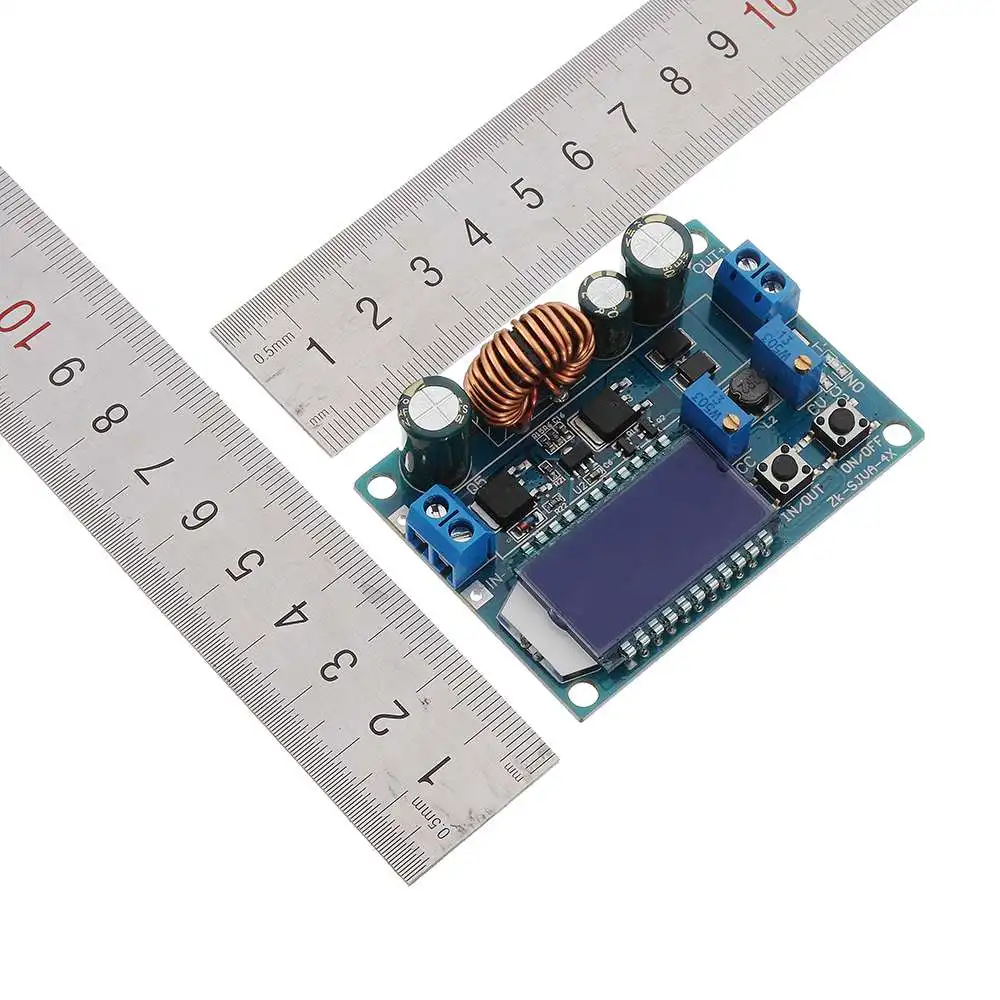

Размер: длина * ширина * высота 66*48*21 мм
Монтажное отверстие: диаметр 4 мм
Вес: 46 г
Функция Описание:

Модуль имеет вкл/выкл, ВКЛ/ВЫКЛ Две кнопки: Кнопка ВКЛ/ВЫКЛ для переключения входного напряжения и выходного напряжения дисплея, длительное нажатие для переключения выходного тока выходной мощности дисплея; кнопка включения/выключения управления выходами ВКЛ или ВЫКЛ, длительное нажатие, чтобы установить режим включения или выключения питания по умолчанию.

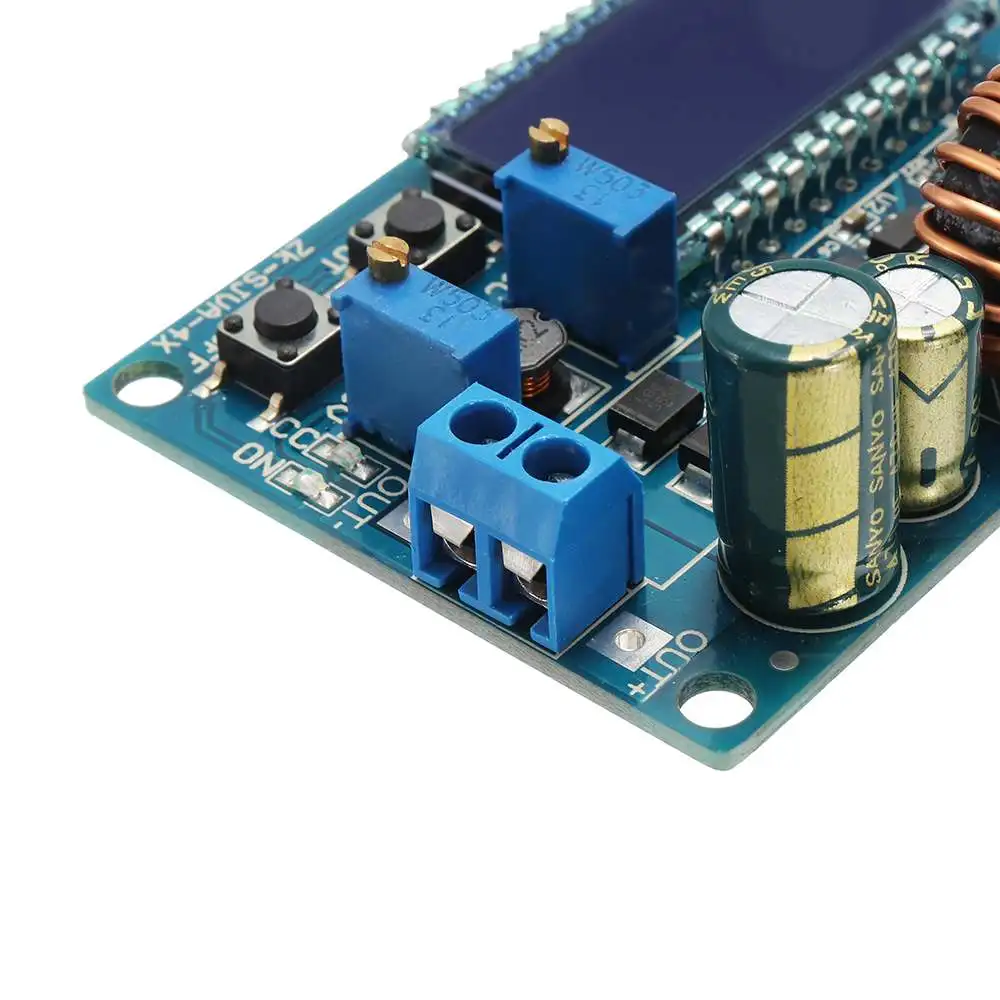

CC-это потенциометр для настройки тока, вращение по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, введите состояние постоянного тока, CC индикатор Тока (красный) загорается; справа CV-ЭТО ПОТЕНЦИОМЕТР настройки напряжения, вращается по часовой стрелке, чтобы увеличить выходное напряжение. Индикатор ON-индикатор состояния вывода. Он включен, когда выход имеет напряжение, в противном случае он выключен.
Меры предосторожности:

Вход модуля в-не может быть сокращен с выходом-, в противном случае функция постоянного тока отключена.
Пожалуйста, убедитесь, что мощность источника питания больше, чем требуется выходная нагрузка!
Если модуль хотел бы полностью загрузить выход, входное напряжение должно быть более 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт, а измеритель напряжения и тока является неправильным. Максимальное текущее значение модуля 4А. Условия ограничиваются максимальной выходной мощностью. Например, если выход составляет 17 В, ток не должен превышать 2 А.
Модуль имеет выходную защиту от короткого замыкания
После защиты от короткого замыкания модуль автоматически отключает выход. Модуль может быть восстановлен после включения модуля снова. Если ваш источник питания не имеет ограничительной защиты выходного тока, рекомендуется подключить предохранитель на входе модуля для улучшения коэффициента безопасности.
Модуль имеет Входное защита от недостаточного напряжения, по умолчанию составляет около 4,7 V. Ниже этого значения выход будет автоматически отключен, и модуль может быть восстановлен после повторного включения модуля (обратите внимание, что напряжение порта модуля, когда входной ток относительно большой, не обращайте внимания на частичное давление на входной проводник.)
Посылка включает в себя:

1 х плата модуля питания Buck-Boost
