Описание

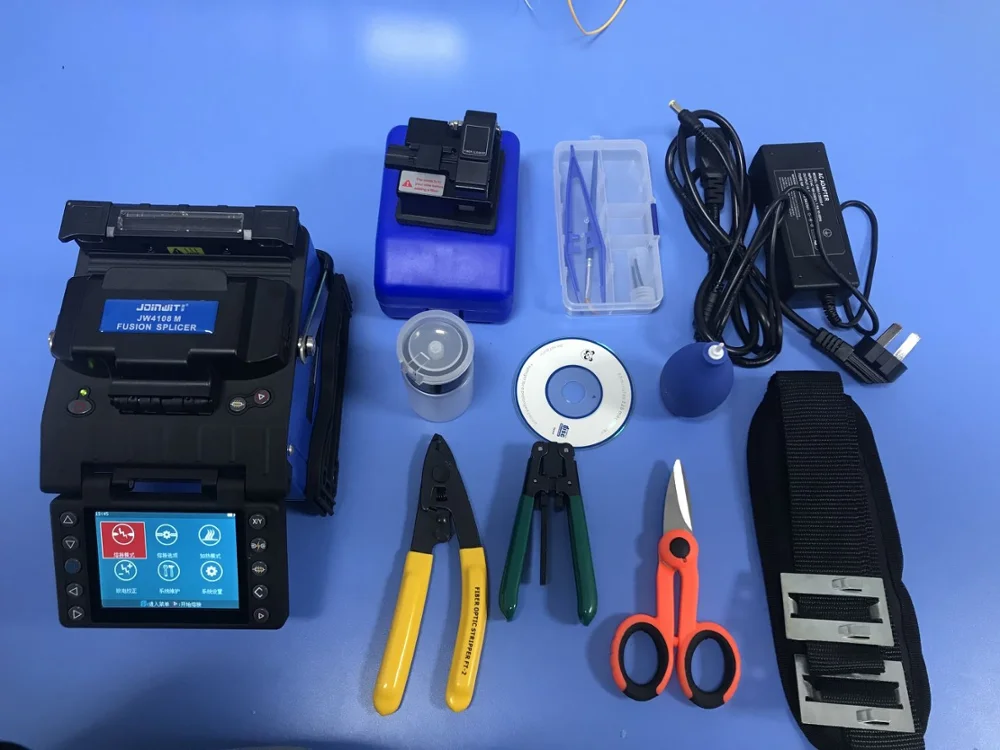

JoinWit JW4106M волоконно-оптический сварочный аппарат FTTH сплайсинговая машина Jilong качество
JW-4108M волоконно-оптический сварочный аппарат используется исключительно для горячего сращивания оптического волокна, соединяющего пользовательский конец проекта FTTX, а также для изготовления быстрого разъема. Splicer использует высокоскоростную технологию обработки изображений и специальную технологию точного позиционирования, которая может сделать весь процесс сращивания волокна за девять секунд автоматически. ЖК-мониторы с большим экраном делают все этапы сращивания волокна четкими. Он небольшой по форме, светильник по весу, и поэтому применим для надземной работы, работы в ограниченном пространстве и работы на местах. Его работа проста, скорость плавления высокая, потеря плавления небольшая, поэтому она особенно применима к оптическому волокну связи инженерии и обслуживания коммуникационных полей Такие как телекоммуникации, радиовещание, железные дороги, нефтехимия, электроснабжение, армия, безопасность и другие области, а также обучение и исследования исследований Учебные заведения
Технические показатели продукта
| Применимо Оптическое волокно | SM (G.652 & G.657), мм (G.651), DS (G.653) NZDS (G.655) и пользовательское Оптическое волокно |
| Потеря сращивания | 0,02 дБ (см), 0,01 дБ (мм) 0,04 дБ (DS∕NZDS) |
| Обратные потери | Лучше, чем 60dB |
| Нормальное время сращивания | 9 секунд (стандарт SM) |
| Типичное Время нагрева | 35 секунд (можно установить время нагрева и регулировать температуру нагревателя) |
| Волоконно-Оптический Выравнивание | Точное выравнивание, выравнивание ядра и выравнивание облицовки |
| Диаметр оптического волокна | Диаметр обшивки 80 ~ 150мкм, Диаметр покрытия 100 ~ 1000мкм |
| Длина реза | Покрытие 250 мкм ниже: 10 ~ 16 мм; Покрытие 250 ~ 1000мкм: 16 мм |
| Горячая hrinkable куст | 60 мм, 40 мм и серия микро-втулок |
| Оптический зажим для оптоволоконного кабеля | Приспособление является сменным и может быть применено к различным типам FTTX Волоконно-оптический кабель в голом оптическом волокне, хвостовый оптический Волокно, перемычка, покрытый провод и разъем SC. |
| Сила натяжения тест | Стандарт 2N (опционально) |
| Увеличение | Горизонтальный двойной дисплей 125 раз; Вертикальный двойной дисплей 65 Раз |
| Дисплей | 3,5 дюймовый TFT цветной ЖК-дисплей, Реверсивный, удобный для Двухсторонний операции |
| Сращивание метод | 53 группы для заводского режима и 40 групп для пользовательского режима |
| Метод нагрева | 11 групп для заводского режима и 24 группы для пользовательского режима |
| Сохранение потери соединения | Последние результаты сращивания 4000 будут сохранены во встроенной памяти. |
| Внешний интерфейс | Интерфейс USB, удобный для загрузки данных и обновления программного обеспечения |
| Встроенный аккумулятор | Используется для непрерывного сращивания более 120 раз и Нагрева |
| Мощность питания | Встроенный литиевый аккумулятор 11,8 в, с автономным зарядным сиденьем; Внешний адаптер Вход переменного тока: AC100-240V 50 Гц, выход DC13.5V/5A |
| Рабочая среда | Температура:-10 ~ + 50℃, влажность: <95% RH (без конденсации) Рабочая высота: 0 ~ 5000 м, максимальная скорость ветра: 15 м/с |
| Безопасно для окружающей среды | Температура:-40 ~ 60℃, экономия влажности: 0 ~ 95% |
| Физические размеры | 125 мм (длина) × 105 мм (ширина) × 113 мм (высота) |
| Вес | 1,15 кг (без батареи) 1,48 кг (включая батарею) |
Стандартная конфигурация оптоволоконного сплайсера указана ниже:
| Нет. | Название | Модель | Количество | Обратите внимание |
| 1 | Сварочный аппарат | JW4108M | 1 | Главный компьютер |
| 2 | Переносной чехол | XDX-4108MS (Прилагается ремнем) | 1 | Аксессуар |
| 3 | Портативный верстак | JW-08B | 1 | Аксессуар |
| 4 | Горячая совместных приспособление | RJT-01 (Левая сторона) | 1 | Аксессуар |
| 5 | Резервное копирование электрод | DJ-02 | 1 | Аксессуар |
| 6 | Литиевая батарея | DC-02 | 1 | Аксессуар |
| 7 | Батарея зарядное устройство | CDQ-01 | 1 | Аксессуар |
| 8 | Мощность адаптер | ZJQ-01 | 1 | Аксессуар |
| 9 | Мощность адаптер | ADC-02 | 1 | Аксессуар |
| 10 | Шнур питания переменного тока | ACC-01 | 1 | Аксессуар |
| 11 | Нагрева совместных приспособление | Тип напряжения | 1 | Аксессуар |
| 12 | Пластик пинцет | NZ-01 | 1 | Аксессуар |
| 13 | Щеточка для чистки | MS-01 | 1 | Аксессуар |
| 14 | Охлаждающий лоток | TP-4108M | 1 | Аксессуар |
| 15 | Руководство пользователя | SMS-4108MS-10 | 1 | Аксессуар |
| 16 | Отчет о прохождении выходного контроля | - | 1 | Аксессуар |
| 17 | Сертификат Гарантийный талон | - | 1 | Аксессуар |
Характеристики
- Бренд
- Joinwit
- Номер модели
- JW4106M
