Описание

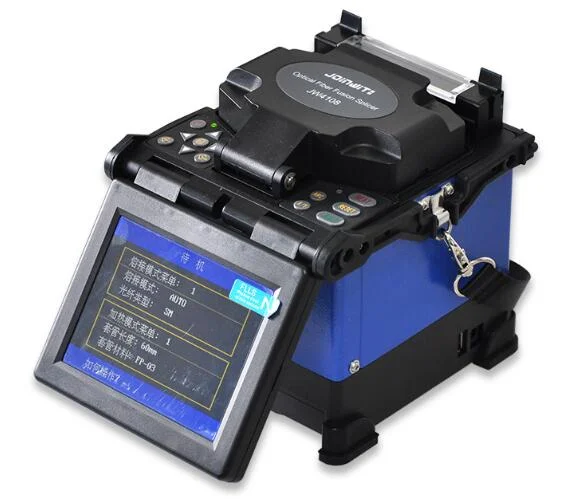

JW4108S (аналогично DVP-740) оснащает промышленный процессор + FPGA структура высокопроизводительного, полностью свежего HD оптического оптоволоконного микроскопа, импортированного высокоскоростного двигателя и алюминиево-магниевого сплава широко.Точное выравнивание сердцевины волокна, сверхнизкое потребление сплайсинга волокна сБыстрое Сращивание 9 s и высокоэффективный нагрев 30 s.
JW4108S FTTH Fusion Splicer, с высокой производительностью соотношение цены, является основным продуктом Шанхайской Joinwit. С умным внешним видом, надежным качеством, JW4108S-это специальная конструкция для установки, эксплуатации и обслуживания оптического волокна, специально разработанная точная, прочная, удобная конструкция оптического волокна. Широко используется в конструкции, проверке, обслуживании оптоволоконного кабеля.
Особенности:
Используется для FTTH и обычных волоконных проектов
Выравнивание ядра и ядра по технологии PAS
9 сек Время сращивания и 30 сек время нагрева
Вид 300 X или Y, вид 200 X и Y
5 дюймов цифровой высококачественный ЖК-дисплей экран, соблюдайте X и Y в одно и то же время
Три в одном приспособление, Сращивание одного волокна, кабель внутренний и свинья хвост
Встроенная литиевая батарея большой емкости 200 раз Сращивание и нагревание
Небольшой размер и светильник вес, 2,1 кг в комплект не входит аккумулятор для безопасности conce
Модель | JW4108S FTTH сварочный аппарат |
Сплайсинга Тип | SM, MM, DS, NZDS |
Сплайсинга потери | 0,02 дБ (SM), 0,01 дБ (мм), 0,04 дБ (DS), 0,04 дБ (NZDS) |
Обратные потери | > 60dB |
Режим сращивания | Ручной, полуавтоматический, автоматический |
Выравнивание волокна | Выравнивание от ядра до ядра по технологии PAS |
Применимое волокно | Кабель внутренний и 0,25 мм, 0,9 мм волокно, SC разъем (опция) |
Время сращивания | ≤9s |
Длительность нагрева | ≤30s |
Волоконного изображения/увеличение | 300/200 |
Вид Дисплей | 5 дюймов цифровой высококачественный ЖК-дисплей экран |
Напряжение Тесты | Стандартный 2N (опция) |
Батарея Ёмкость | 200 циклов сращивания и нагрева, 3 часа зарядки (Сращивание и зарядка одновременно) |
Срок службы батареи | Велосипедный заряд 300-500 раз, легко заменить аккумулятор |
Электроды жизни | 3000, легко заменить электроды |
Источники питания | ≤20W |
Интерфейс | USB удобная загрузка данных и обновление программного обеспечения |
Мощность питания | Встроенный литиевый аккумулятор 5200 mAh 11,1 V; внешний адаптер, вход: AC100-240V, выход: DC13.5V/4.5A |
Рабочее состояние | 0-5000 м над уровнем моря, температура:-10℃ ~ 60℃, Влажность: 0 ~ 95% RH (без росы) |
Вес (включая аккумулятор) | 2,1 кг (включая батарею) |
Размеры (Д x Ш x В) | 135 мм (Д) × 158мм (Ш) × 155мм (В) |
Стандартный посылка
Нет. | Предмет | Количество |
1 | Машина (JW4108) | 1 |
2 | Волоконный Кливер (601-1071) | 1 |
3 | Разделки ВОК | 1 |
4 | Адаптер переменного тока (602-120500D) | 1 |
5 | Батарея (603-1072) | 1 |
6 | Зарядное устройство (602-126250 Вт) | 1 |
7 | Запасные электроды | 1 |
8 | Охлаждающий лоток | 1 |
9 | Компакт-диск с инструкциями | 1 |
10 | Справочное руководство | 1 |
11 | Плоскогубцы для зачистки проводов с резиновой изоляцией | 1 |
12 | Режущее приспособление с резиновой изоляцией | 1 |
13 | Один крепеж, который позволяет избежать повреждения волокна в резиновой изоляции провода | 1 |
14 | Чехол для транспортировки с ремнем для переноски | 1 |
Внутренняя сплайсинга машины
Слева-все-в-одном приспособление и creamic v-блок, справа-creamic прижимная лапка. Все-в-одном приспособление отвечает требованиям сплайсинга нескольких волокон, перемычек и обрезиненных проводов с диаметром обшивки 80 ~ 150μm. керамический v-блок с высокой точностью обеспечивает удобное и точное размещение оптических волокон и облегчает очистку.
Больше адаптация окружающей среды
Небольшой по размеру и весу светильник, устройство легко носить с собой и может быть поднято одной рукой. Пыленепроницаемый, водостойкий, отвечающий требованиям IP52, ударопрочный. По сравнению с DVP-740, наш звездный продукт, JW4108S снижает размер на 38%, вес на 52%, энергопотребление на 57%, но улучшает скорость на 60%, адаптивность к окружающей среде на 80% и надежность (MTBF) на 200%.
Характеристики
- Бренд
- Joinwit
- Тип разъема
- SC/UPC
- Волокно Тип
- Одиночный режим
- Длина пункт
- 1 м
- Габаритные размеры
- 45cm x 40cm x 25cm
- Совместимость
- TP-LINK
- Номер модели
- JW4108
- Applicable Fibers
- SM, MM, NZ-DS, EDF ,Pigtail, Rubber-insulated
- Splicing Program
- 50 groups
- Return Loss -
- >/=60dB
- Tension Test
- 2.0N(200gf)(Standard)
- Average Splice Loss
- 0.02dB(SM), 0.01dB(MM), 0.04dB(NZDS)
- Language
- Chinese, English
