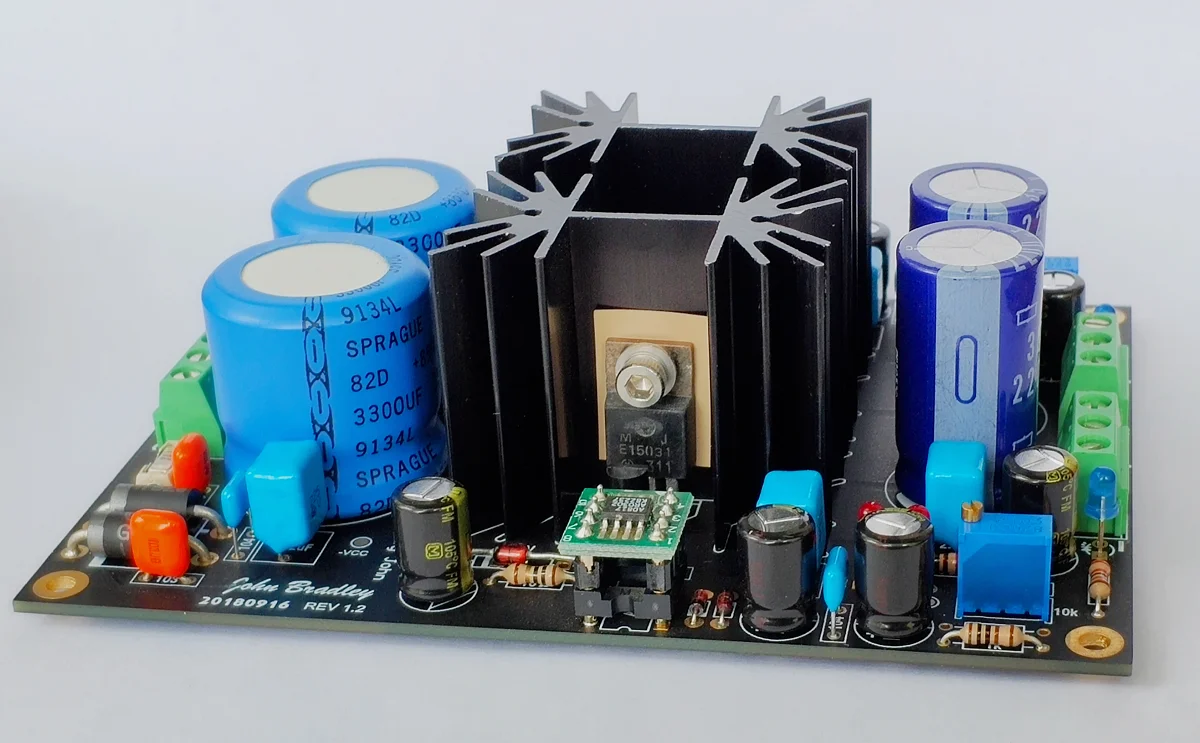

Jung Супер Регулятор линейная плата питания печатная плата пустая плата KSA5 модуль питания регулируемый

Be based onJung супер регулятор 2 Ультра низкий уровень шума линейный регулятор

Подходят к нашему storeKSA5Ear падение

Отказ от источника энергии, Ультра низкий уровень шума

Источник питания OP AMP и исходный источник напряжения такой же, как и оригинал, после того, как берем регулировочную трубу, «чистая» часть

В то же время, оригинальная версия брошена. LM317/337как первый уровень стабилизации напряжения, обнаружено, что это увеличит температурный дрейф.

Новая версия приняты матовые черные чернила затонувшие золото медь thickness1oz

Предоставляем бесплатные подарки:

2A 1808Fuse -- 4 человека

Патч1808держатель предохранителя-3 отдельных

1 nfвысоковольтный конденсатор -- 1 индивидуальный

Пакет сопротивления этой платы :( KSA5Plus или minus21Vuse, без потенциометра)

Резистор посылка

Другие компоненты можно приобрести в нашем магазине

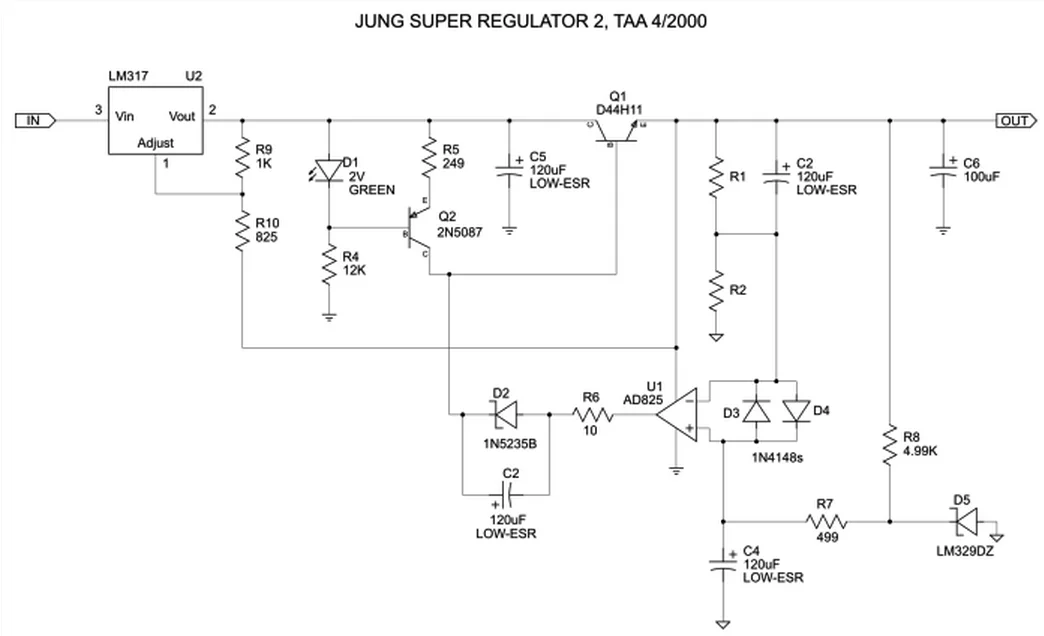

GiveJung супер регулятор 2 схемаВ справочных целях:

Индекс производительности: (следующие показатели-все input29V, измерение нагрузки current1ATime)

Входной диапазон: он определяется пиковым значением, достигаемым После выдерживания напряжения и синусоидальной волны переменного тока выпрямления и фильтрации используемых компонентов.

(Ksa5double21vслучай, двойной рекомендоваd18vтрансформатор)

Минимальное входное-Выход перепада давления: 3В (proposal4V)

Максимальное дифференциальное давление на входе и выходе: никаких дополнительных условий охлаждения (воздушное охлаждение) не более than6V

Номинальный выходной ток: 1А

Скорость регулировки нагрузки: accessible0.1 %

Шум :( еще не замерял)

PCBparameter:

12*9 см, толщина мм, белый характер, медь толщина 1 унций

Отгрузочная ведомость:

Плата PCBEmpty -- 1 Чжан

2A 1808Fuse -- 4 человека

Патч1808держатель предохранителя-3 отдельных

TDK 1nF/2 kvвысоковольтный конденсатор -- 1 индивидуальный

Сварка ввод в эксплуатацию инструкции по уходу за изделием

1. В соответствии с номинальными параметрами компонентов трафаретной печати, ее можно использовать после правильной сварки., один успех для продавца;

2. Обратите внимание на все конденсаторы, диод, ledположительный и отрицательный полюсы;

3. Около pads колодки и 4.7kone из двух сопротивлений колодки, если givenKSA5Use только welding4.7KResistance может быть, output21V; регулируемый, если требуется, be4.7kсопротивление не требует сварки, welding10kпотенциометр в порядке;

4. В качестве фиксированного выходного режима рекомендуется фиксированное сопротивление, потенциометр может вызвать колебания напряжения из-за плохого контакта или вибрации, поэтому мы выбрали подлинный ожоги регулируемый резистор;

5. Операционный усилитель optionalad817perhapsop27this низкий уровень шума один Op Amps;

6. Управляя pole6.2/6,8 vрегулятор также может быть использован d3Red lightLEDSeries подключение (6 в) использование, выберите один из них;

7. Разряженный к ground1mпараллельное соединение рядом с сопротивлением 103пожалуйста, используйте выдерживаемое напряжение для емкости 1kvcapacity выше, новая версия была изменена to1nF (103)/2kV;

Обратите внимание:

Пустая доска нужна некоторая практическая способность, познание возможности сварки и электронных технологий

Пожалуйста, внимательно изучите свой собственный уровень заказа, Продавец не несет ответственности за объяснение проблем с качеством

Как только пустая пластина будет продана и сварена или луженая, она не будет возвращена.
