Описание
Бесщеточный привод двигателя для одного буксира два баланса транспортного средства
JYQD_T01/02 сбалансированная Автомобильная выделенная плата водителя, специально разработанная для баланса применения бесщеточного двигателя постоянного тока автомобиля и платы водителя может быть самостоятельным приводом двух бесщеточных моторов постоянного тока, с высокой интеграцией, Небольшой объем, высокая эффективность, мощность привода, широкий диапазон рабочего напряжения, скорость линейный хорошая, стабильная работа, все стороне управления совместим с 5 V и 3,3 V система и приложения проще
Результаты тестирования платы привода видео
Http://v.youku.com/v_show/id_XOTU5MzQ3MDAw.html
Инструкции по настройке линии Холла ссылка для загрузки
Http://pan.baidu.com/s/1eQIph1S
Параметры:
1. Рабочее напряжение: 36 В -----48 В
2. Рабочий ток: ≤30A×2 цепи
3. Мощность привода: ≤500W×2 канала
4. Скорость регулирование напряжения: 0-2,5 v (PWM Скорость Регулирование частоты: 1Kz ---10 кГц)
5, линейная скорость: Да
6. Быстрый разворот: Да
7. Рабочая температура:-40-85 ℃
8. Рабочая влажность: ≤90% относительной влажности
9. Защита от перегрузки по току: Да
10. Управление направления: Да
11. Тормозной системы управления: Да
12. Скорость сигнала: да
13. Предохранительный замок: * (замена чипа)

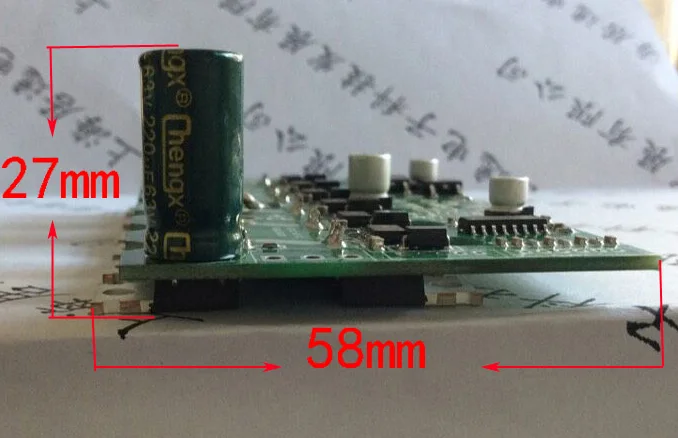

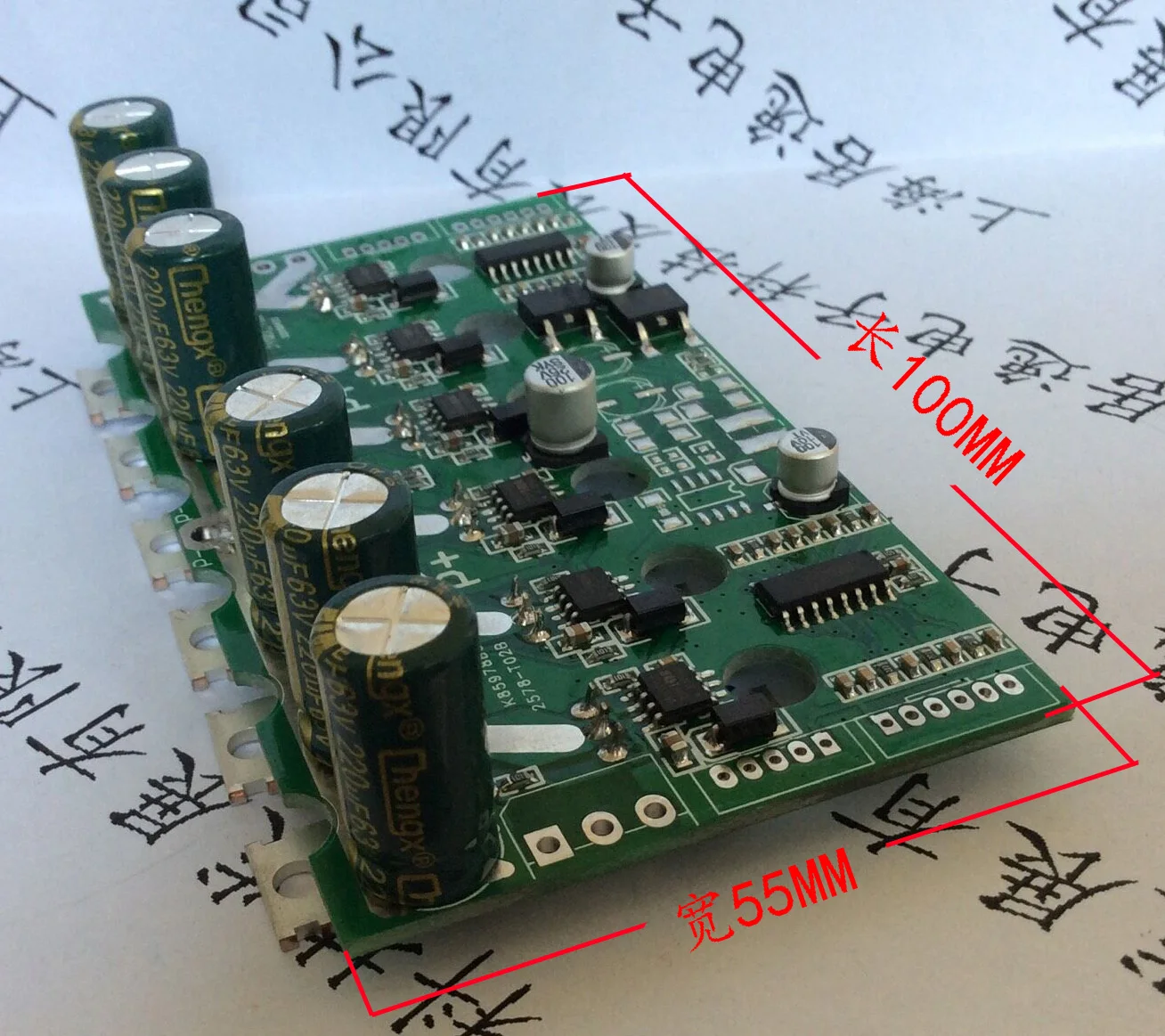

(Конец управления, гнездо 2,0 конца холла, гнездо 3,96 конца двигателя)
Описание свинца и определение: (см. Выше)

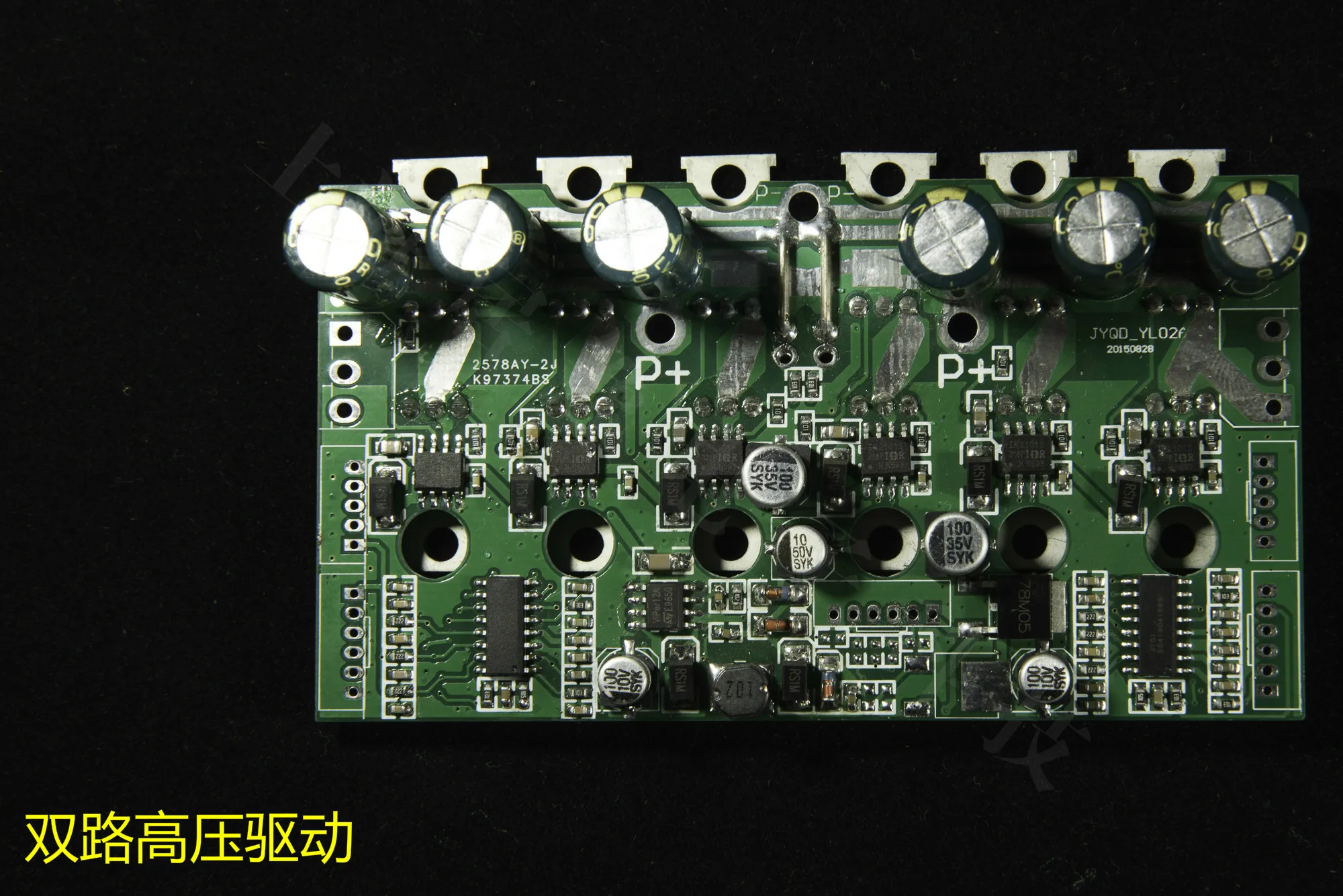

1. Источник питания (непосредственно сваренный на печатной плате):
P + (положительный Полюс источника питания)
P-(подключение отрицательного полюса блока питания)
2, описание порта проводки двигателя 1
Порт подключения (1 провод двигателя, 3,96*3 клеммы)
(1) MC (соединительный двигатель 1 Фаза линии W)
(1) МБ (двигатель 1 Фаза линии V)
(1) мА (двигатель 1 Фаза линии U)
Соединительный порт (мотор 1 линия холла, 2,0*5 терминалов)
5 В (двигатель 1 Зал Питания +)
(1) га (электрический 1 зал га)
(1) Hb (двигатель 1 зал Hb)
(1) Hc (двигатель 1)
GND (двигатель 1 Зал Питания-)
Порт подключения (двигатель 1 контрольный терминал, 2,0*6 терминалы)
GND (управляется)
VR (двигатель 1 терминал управления скоростью 0-2,5 в) может быть подключен к 5 В и GND для достижения регулирования скорости, линейной регулировки скорости, 2,5 в для достижения максимальной скорости двигателя
(1) Управление (1 мотор и Реверсивная сторона управления) может подключить 5 В и gnd осуществить Реверсивный контроль, для того, чтобы достичь хорошего баланса, баланс автомобиля, выделенного JY01 для жесткой коммутации, может в любое время из одного направления в другое, быстрый отклик и сильная взрывная сила, Потому что специальная обработка, Реверсивный также не будет, потому что мотор находится в высокой скорости счетчика электромотора силы и повреждения трубки MOS
(1), M (двигатель 1 скорости импульса выходной оси) в тех случаях, когда двигатель вращается, с напечатанной буквой «М», конец будет выходного импульса, кол-во импульсный выход на один оборот цикл связан с Полар-флиса логарифм мотора
1) EL (напряжение от 0 В до 2,5 В, тормозная мощность от 0% до 100% JY01 используется для реактивной мощности тормоза, когда мотор не поворачивается, поэтому тормоз не работает, чем быстрее тормоза мотора поворачиваются, тем больше нужно обращать внимание в использовании) Также является портом управления блокировкой безопасности, после электрификации (Лифт замка безопасности нужен импульсный сигнал, ширина импульсного высокого уровня не менее 10 MS) тормозите входное напряжение более 1 в и затем переносите на 0 В после 10 MS, поднимите замок безопасности.
5 В (двигатель 1 контрольный конец 5 в источник питания)
3, описание порта проводки двигателя 2
Порт подключения (проводка двигателя 2, 3,96*3 терминалы)
(1) MC (подключение двигателя 2 фазы линии W)
МБ (2 фазы линии V подключены к мотору)
МА (2 фазы линии U)
Соединительный порт (мотор 2 Холла линии, 2,0*5 терминалов)
5 В (двигатель 2 Зал Питания +)
(2) Ha (мотор 2 зал Ha)
(2) Hb (двигатель 2 Холла Hb)
(2) Hc (двигатель 2 Hc)
GND (двигатель 2 Холла питания-)
Соединительный порт (двигатель 2 управляющий терминал, 2,0*6 терминалов)
GND (управляется)
(2) VR (двигатель 2 управления скоростью 0-2,5 в) может быть подключен к 5 В и GND для достижения регулирования скорости, линейной регулировки скорости, 2,5 в для достижения максимальной скорости двигателя
2 (2) правительство (двигатель и контроль заднего хода сбоку) можно подключить 5 v & gnd коммутации управления, для того, чтобы достичь хороший баланс, баланс в автомобиль, предназначенный для JY01 для Жесткий коммутации, может в любое время из одного направления в другое, быстрый отклик и сильная взрывная сила, Потому что специальная обработка, Реверсивный также не будет, потому что мотор находится в высокой скорости счетчика электромотора силы и повреждения трубки MOS
(2) М (двигатель 2 скорости импульсный выходной конец) когда Двигатель вращается, конец м будет выводить импульсный, количество импульсного выхода на цикл вращения относится к полярному логарифму двигателя
(2) Эль (выходное напряжение от 0 V to 2,5 V стоп-сигналов мощности от 0% до 100% JY01 используется для реактивной мощности стоп-сигнал, когда двигатель не поворачивается благодаря чему стоп-сигнал не работает, чем быстрее тормоза механического транспортного средства поворачивается, тем больше нужно обратить внимание при использовании) Также является портом управления блокировкой безопасности, после электрификации (Лифт замка безопасности нужен импульсный сигнал, ширина импульса высокого уровня не менее 10 MS) тормозите входное напряжение более 1 в и затем переносите на 0 В после 10 MS, поднимите замок безопасности.Стандартный без предохранительного замка.
5 В (двигатель 2 управления конец 5 В питания)
На что следует обратить внимание
1. Пожалуйста, обратите внимание, чтобы отрегулировать линию холла. Неправильная линия Холла вызовет двигатель не поворачиваться, ток слишком большой, двигатель дрожит, сгорит привод и т. Д. перед размещением заказа рекомендуем внимательно ознакомиться для регулировки линейного последовательности! конкретные метод регулировки может быть получена в службу поддержки клиентов зал чередования фаз Регулировка работы данных (детали связаны друг с другом в верхней части)
2. Из-за непрерывного обновления цепи, может быть небольшая разница между физическим объектом, полученным покупателем и введением. Пожалуйста, обратитесь к физической оформите товар стандартно
(JYQD_T01 предоставляется голым способом. При установке пластин для отвода тепла пользователь должен обратить внимание на проблему изоляции силовой трубки с обратной стороны. Если есть защита от короткого замыкания, приводная пластина может быть нанесен ущерб.)
