Описание
Загрузка данных на онлайн-диск:Http://yunpan.taobao.com/s/6KwNfEspr
Эта ссылка для версии без модуля давления воздуха
JY-901High прецизионный гироскоп, интегрированный с модулями серии, акселерометр, датчик геомагнитного поля, принимает высокопроизводительный микропроцессор и передовое динамическое решение и алгоритм динамического фильтра Kalman, он может быстро решить текущее отношение к движению модуля в реальном времени.
Используйте передовую технологию цифровой фильтрации, она может эффективно уменьшить шум измерения, улучшить точность измерения.
Attitude solver интегрирован в модуль, сотрудничаем с динамическим фильтром Kalman, он может точно выводить текущее отношение модуля в динамической среде, измерение отношения accuracy0.01degree, высокая стабильность, даже лучше, чем некоторые профессиональные уклонометры!
Внутренней стабилизации напряжения цепи модуля, voltage3v ~ 6 v, штифты уровень compatible3.3V/5 VEmbedded системы, удобное подключение 。

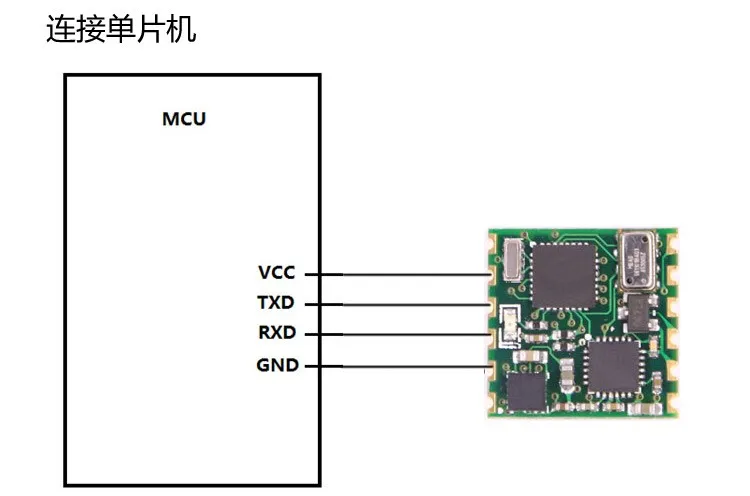

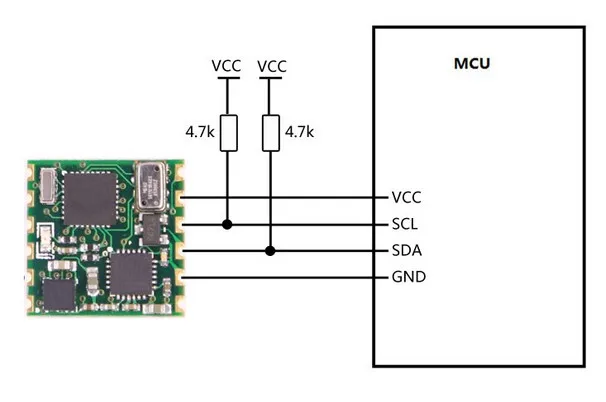

Поддержка последовательного порта andIICTwo цифровые интерфейсы. Удобно для пользователей, чтобы выбрать лучший режим подключения. Серия Rate2400bps ~ 921600 bpsAdjustable, IICInterface поддерживает s full speed400Krate.
Высокая скорость выхода 200hzdata. Входное содержание может быть выбрано по желанию, регулируемая скорость выхода.

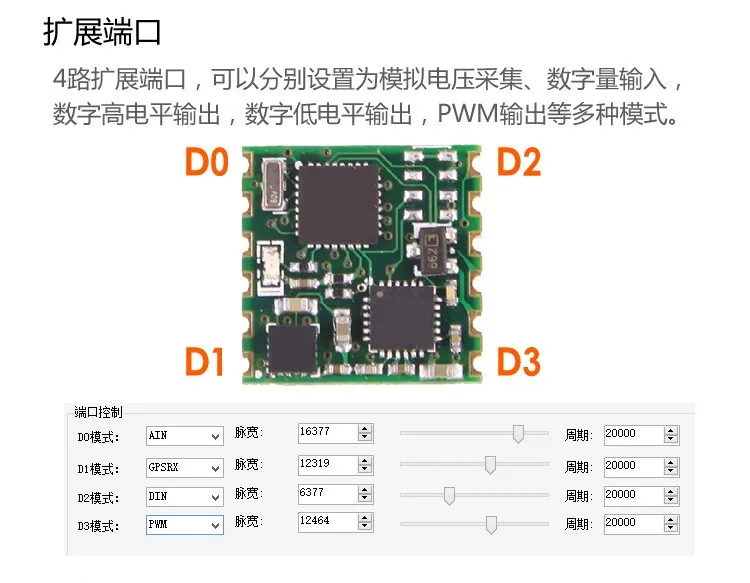

Порт расширения Retain4Path, может быть настроен как аналоговый вход отдельно, цифровой вход, цифровой выход, ШИМ-выход и другие функции 。
Havegpsподключение способность Acceptable приемлемый complianceNMEA-0183Standard последовательный порт gpsdata, formationGPS-IMUIntegrated навигационный блок 。
Золотое покрытие штемпельных отверстий, пользовательская плата embedablepcbin 。
4 layerPCBPlate технология, тонкий, маленький, надежный
Информация о продукте:
1. Напряжение: 3 В ~ 6 В
2. Электрический ток: <40 мА

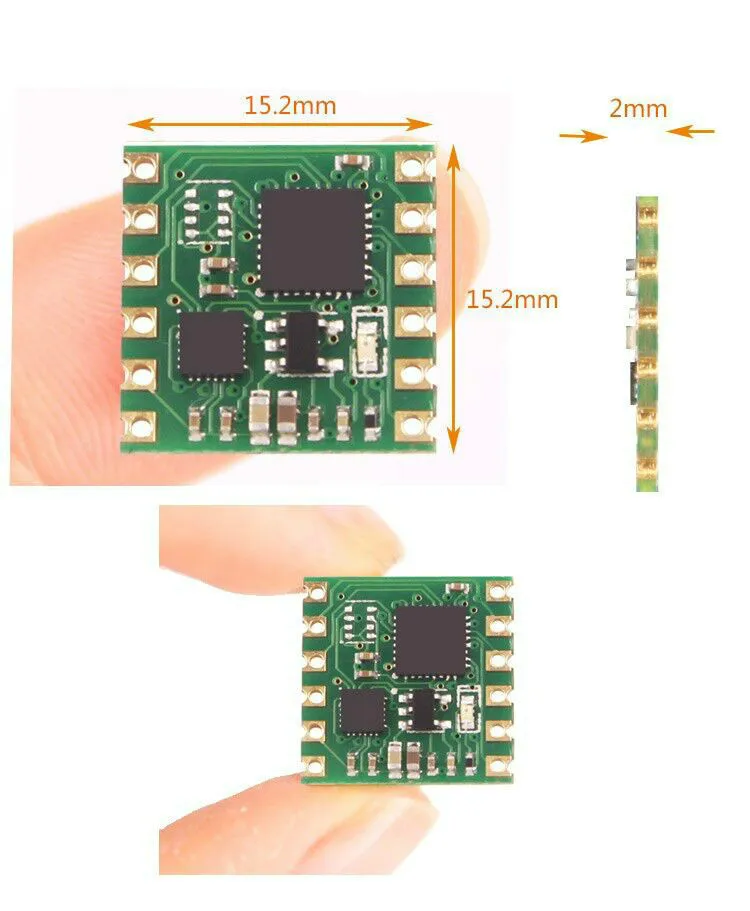

3. Объем: 15,24 мм X 15,24 мм X 2 мм
4. Расстояние между подушечками: вверх и вниз 2,54 мил (15,24 мм), about600мил (мм)
5. Размер измерения: ускорение: 3 измерения, угловая скорость: 3 измерения, магнитное поле: 3 измерения, угол: 3 измерения, давление: 1 измерение, gps: 3 измерения
6. Диапазон: ускорение: ± 16g, угловая скорость: ±2000°/с, angle±180° 。
7. Мощность разрешения: ускорение: 6.1e-5g, угловая скорость: 7.6e-3 °/С.
8. Стабильность: ускорение: 0,01 г, угловая скорость 0,05 °/С.
9. Стабильность измерения отношения: 0,01 °.

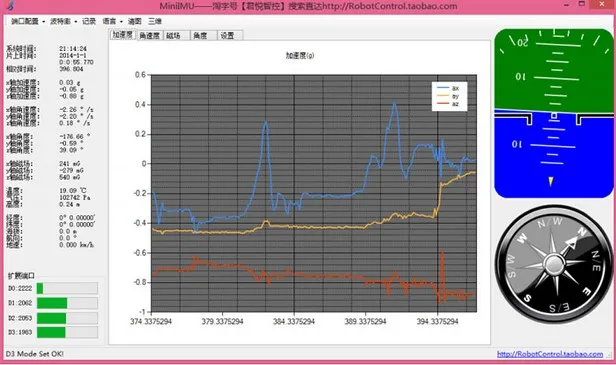

10. Выходное содержание данных: время, ускорение, угловая скорость, угол, магнитное поле, состояние порта, давление (JY-91B), высота (JY-91B), долгота и широта (требуется подключение GPS), наземная скорость (требуется подключение GPS).
10. Частота вывода данных 200 Гц ~ Гц
11. Интерфейс передачи данных: последовательный порт (TTLlevel, скорость передачи данных 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600,), IEC (максимальная поддержка высокой скорости K)
12. Функция порта расширения: аналоговый вход (0 ~ VCC), цифровой вход, цифровой выход, PWMoutput (cycle1us-65535us, разрешение power1us)
