Описание
Особенности:Этот модуль имеет стабильную производительность и точное измерение расстояние. с высокоточным модулем, слепой площадью (25 см)
Небольшой размер, простой в использовании;
Низкое напряжение, низкое энергопотребление;
Высокая точность измерений;
Сильная защита от помех;
Интегрированный Закрытый водонепроницаемый зонд провода подходит для влажных и жестких измерений.
Продукты должны быть использованы: 1, Горизонтальный диапазон; 2. предотвращение препятствий и автоматическое управление; 3. объектный подход и обнаружение присутствия 4. контроль дорожного движения; 5. безопасность и Промышленный контроль; 6. искусственный интеллект, обучение и исследования
Основной принцип работы:
(1) Триг порта IO используется для запуска диапазона, давая как минимум 10us сигнал высокого уровня;
(2) модуль автоматически отправляет 8 квадратных волн 40 кГц и автоматически определяет, есть ли сигнал возврата;
(3) при возврате сигнала, высокий уровень выводится эхо порта IO. Длительность высокого уровня-это время от излучения до возврата ультразвуковой волны. Расстояние тестирования = (время высокого уровня * скорость звука (340 м/с)/2;
Этот модуль использует простой метод, рот отправляет высокий уровень более чем 10us, вы можете получить рот для высокого уровня выхода. Чтобы открыть таймер времени, выход, когда рот в низкое электричество в обычное время значение таймера можно считывать, это для расстояния времени, можно рассчитать расстояние. Таким образом, непрерывный цикл тестирования, который может достигать ваших мобильных измерительных значений.
Технические характеристики:

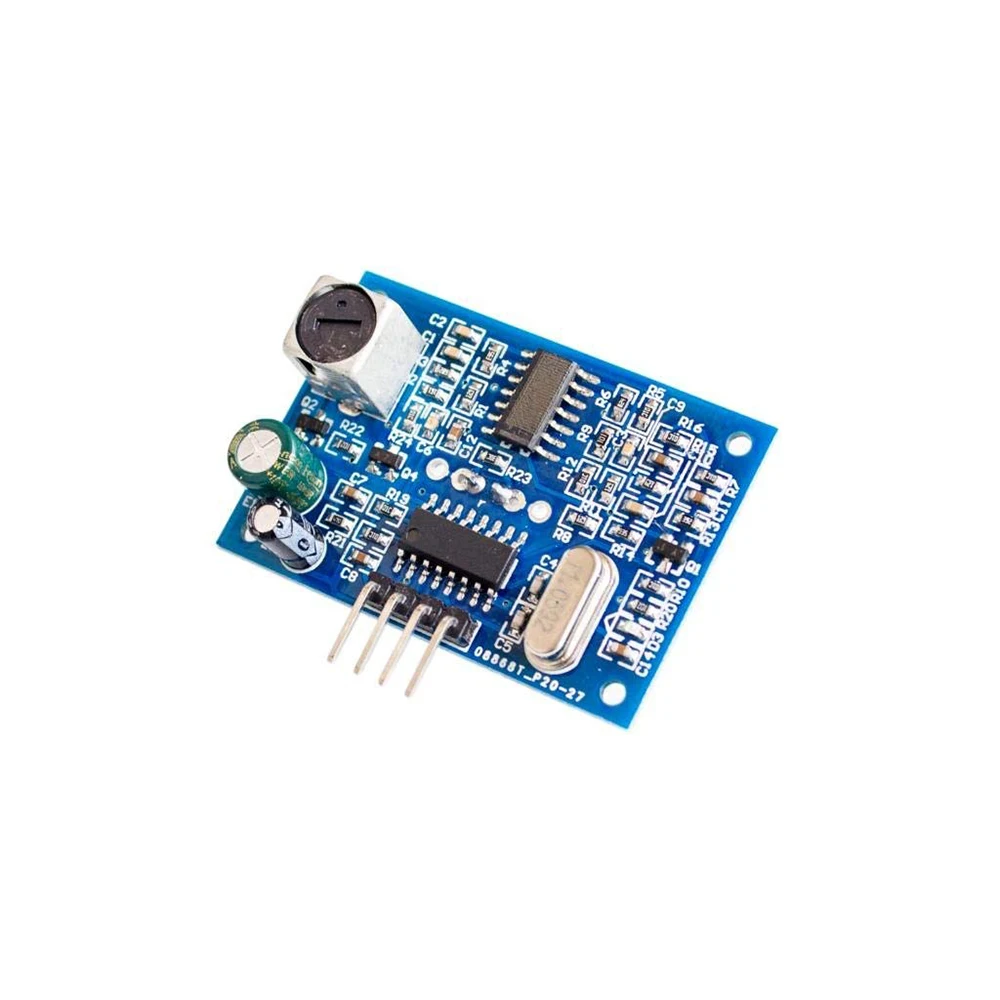

Тип: встроенный модуль измерения расстояния с помощью ультразвука
Количество: купальное полотенце, 1 шт
Материал: пластик + металл
Цвет: как показано на рисунке
Рабочее напряжение: 5 В постоянного тока
Статический рабочий ток: 5 мА
Общий рабочий ток: 30 мА
Частота акустического излучения: 40 кГц
Макс. диапазон: 5 м
Ширина штора: 25 см
Режим подключения:
+ 5 В (силовой положительный полюс)
Триг (сторона управления) RX
Эхо (приемник) TX
GND (отрицательный источник питания)
Разрешение: около 0,5 см
Угол: менее 50 градусов
Рабочая температура:-10-70 ℃
Температура хранения:-20-80 ℃
Длина свинца: 2,5 м
Размер: 41*28 мм
Посылка:
1 * Встроенный модуль измерения расстояния с помощью ультразвука
Характеристики
- Номер модели
- Integrated ultrasonic ranging module
- Частота на выходе
- -
- Выходной ток
- 0-5A
- Выходная мощность
- -
- Тип выхода
- -
