Описание
K212 панель управления модулем отпечатков пальцев, простое и надежное управление, регулируемое время выхода реле, широкий диапазон напряжения питания 。
Может соединить 305оптический модуль отпечатков пальцев, R301, R303, R305F, R306, R307 модуль отпечатков пальцев
Он может получить сигнал кнопки открытия двери и дверной домофон с доступом сигнала. (12 v сигнал)
В то же время, он может output2 Формат:
Output1: выход сигнала двигателя (источник питания DC5V, выход 0.5second, stop5second, обратный выход напряжения 0.5second, может быть подключен к корпусу электронного замка)
Выход 2: релейный выход (время закрытия0,5-9 секунд регулируемый)
Технические параметры:
Источник питания: DC 9--24в, 8мА
Отпечатков пальцев Емкость: 200Mei
Размер доски: 89*53 мм

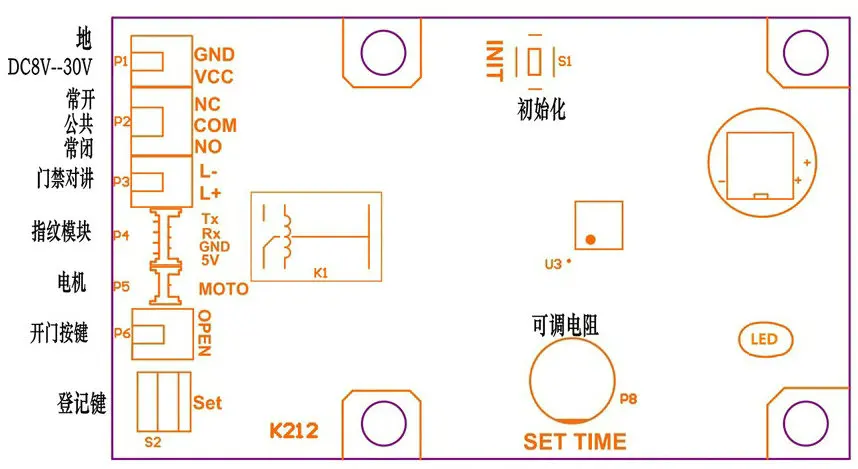

K212схематическая схема интерфейса платы управления:
\
P1: Мощность питания, диапазон напряжения is8-24 V, ток, requirement0.5A (вход)
\
\
P2: релейный выход (выход)
\
\
P3: подключить дверной домофон с доступом к сигналу открытия двери, VoltageDC12V (вход)
\
\
P4: подключен к модулю отпечатков пальцев (вход)
\
\
P5: подключен к корпусу электронного замка (выход)
\
\
P6: дверной ключ, закрытый сигнал (вход,Не подключайте сигнал напряжения, в противном случае немедленно сгорите на основной плате)
\
\
Регулируемый резистор: Установите время закрытия реле 。
\
\
K212Control инструкции
\
\
1. Светильник-индикатор медленно мигает во время работы;
\
\
2. После нажатия ключа регистрации введите статус регистрации, индикатор мигает;
\
\
3. После ввода статуса регистрации, Непрерывная регистрация отпечатков пальцев, если не нужно больше отпечатков пальцев, может ждать 5 секунд, или нажмите ключ регистрации для выхода;
\
\
4. когда он должен быть восстановлен в заводском состоянии, нажмите клавишу инициализации, услышите «галочку» после звука, отпустите ключ, дождитесь инициализации системы, если это будет успешно, звуковой «тик ---» длинный тон;
\
\
5. Отпечаток пальца закрыт или Кнопка открытия дверей, затем реле действует, Close0.5reach9Second регулируемый; выход интерфейса двигателя: DC5V, keep0.5second, stop5second, обратный выход напряжения 0.5second;
\
\
Режим подключения панели управления:
\
\
\
\
\
\
Пожалуйста, нажмите на следующую ссылку, если вам нужна оболочка платы управления:
\
\
\
\

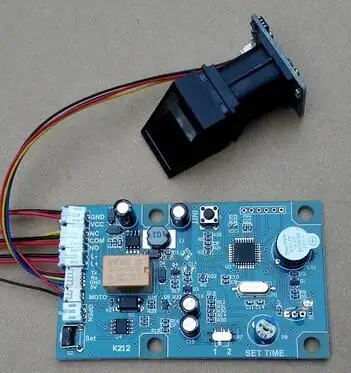

K212ConnectR305Optical модуль сканирования отпечатка пальцев
\
\
\
\
\
\
K212ConnectR303Capacitance модуль сканирования отпечатка пальцев
\
\
\
\
\
\
K212ConnectR307Optical модуль сканирования отпечатка пальцев
\
\
\
\
'
