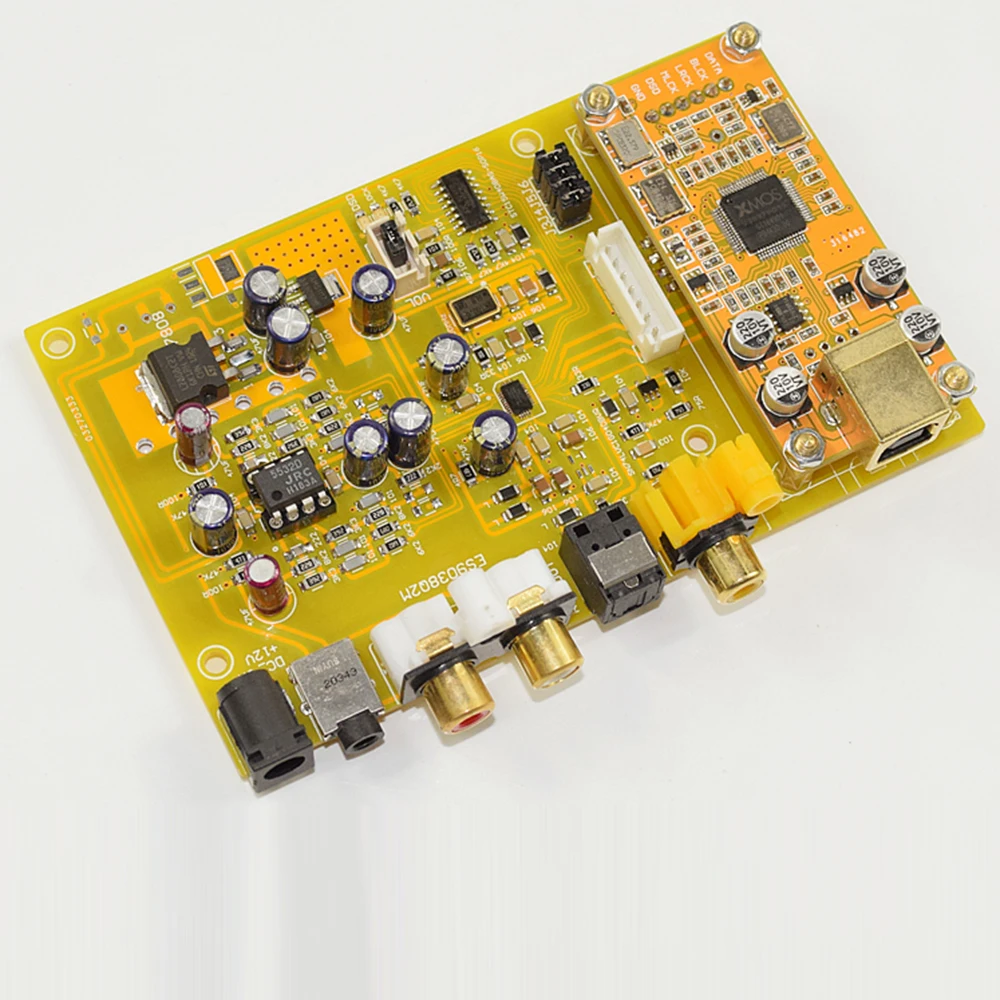

K38 ES9038Q2M тройной переключатель DAC декодер плата поддержка волокна/коаксиальный/USB вход аудио доска

Описание

Примечание: Он имеет 3 варианта.

Нет карты для дочери: не включает карты для дочери.

XMOS: включает дочернюю карту XMOS 208.

SA9227: В комплект входит дочерняя карта SA9227.

ES9038 Q2M тройной переключатель ЦАП Декодер Плата Поддержка волокна коаксиальный USB вход

Основные параметры:

Напряжение: 12 В постоянного тока

Размер платы: 122*76 мм

Выходные клеммы: RCA можно подключить усилитель, amp, 3,5 клеммы можно подключить к наушникам

Вход поддержка:

Коаксиальный: pcm44.1 k ~ 192 k 24 бит/DOP DSD64

Волокно: PCM44.1k ~ 192 k 24 бит/DOP DSD64

Ies/DSD: PCM44.1k ~ 384 k 32 бит/DSD64, DSD128, DSD256

IPS/DSD определение pin: PCM_BCLK-DSD_CLK, PCM_LRCK-DSD_L, PCM_DATA-DSD_R

Основная точка продажи:

~: Совершенно бесшовный интерфейс, форматы pcm и DSD переключения безупречны.

~: Параметры ES9038Q2M относительно идеальны, 129dB DNR-120dB THD + N

~: Простота установки

Так как MCLK ES9038-это независимая часы 100 м, достаточно только для ввода данных BCK LRCK. Полированный CD DVD старый декодирование работает хорошо. Тонкий и гладкий, удлинение очень хорошее. По умолчанию с JRC5532 op amp, для обновления op amp клиентская служба может выбрать свой собственный fever op amp, высокоточный активный кристалл

Настройки фильтра:

J3, J4, J5, J6 не коротко, фильтр = apodizing fast rolling-off фильтр

J3 не замыкается:

КороткийJ4, Фильтр = фильтр кирпичной стены

J5Коротковат, фильтр = Исправлен минимальный фазовый Быстрый откатной фильтр

КороткийJ6, Фильтр = минимальная фаза медленного отката фильтра

Короткие J3:

J4 короткий, фильтр = минимальный фазовый Быстрый откатной фильтр

J5 короткий, фильтр = линейный фазовый медленно откатной фильтр

J6 короткий, фильтр = линейный фазовый Быстрый откатной фильтр

Регулятор громкости: VOL: 1-2 коротких для отключения звука, 2-3 коротких для максимальной громкости

Может быть подключен к одинарный потенциометр, ручка потенциометра, чтобы прыгать в направлении иглы, с последующим соответствующей проводкой, увеличить громкость слева направо

Входной переключатель: поворотный переключатель

Индикаторы: USB = IIS вход, COX = коаксиальный вход, OPT = оптоволоконный вход
