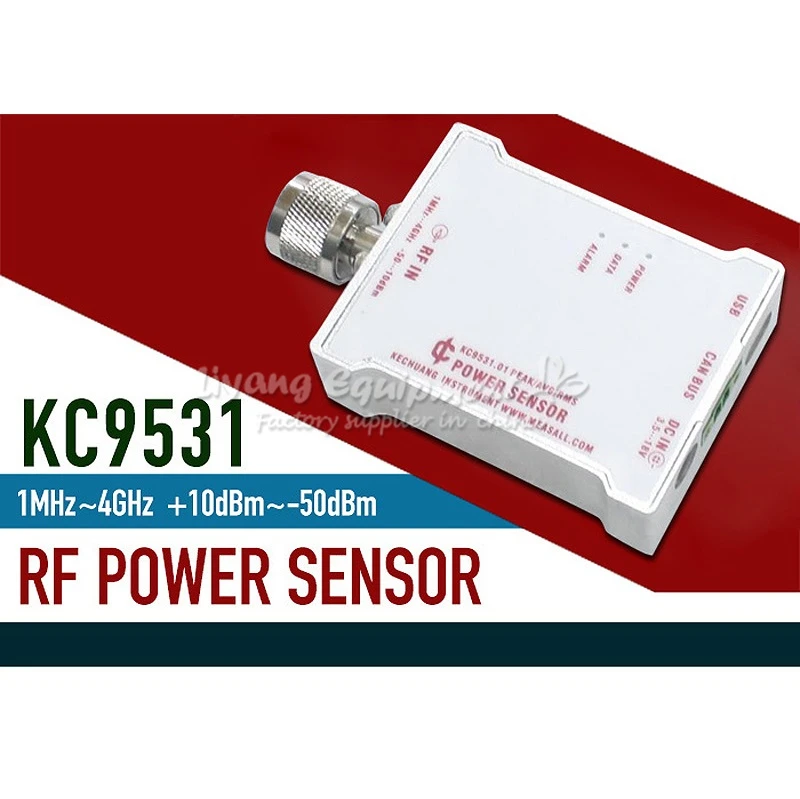

KC9531 РЧ датчик мощности измеритель мощности зонд микроволновый измеритель интенсивности тип терминала CAN bus 485 интерфейс

Описание

KC9531 РЧ датчик мощности измеритель мощности микроволновый измеритель интенсивности терминал CAN bus анализатор интерфейс 485

Промышленный терминал типа РЧ измеритель мощности, поддержка пикового и RMS обнаружения, использование параметров конфигурации интерфейса USB, данные могут быть через can АВТОБУС или 485 автобус доступ к промышленной системе управления. Используется в промышленных микроволновых печах, промышленных микроволновых производственных линиях

Датчик мощности KC9531-это ряд продуктов, разработанный нашим бюро для удовлетворения потребностей промышленных радиочастотных приложений. KC9531.01/02-это датчик диапазона 4 ГГц, который поддерживает различные спецификации шины данных

KC9531 имеет интерфейс USB2.0 и порт передачи данных, который соответствует Протоколу CAN2.0A/B или RS485 и выполняет спецификации M-bus

Интерфейс USB для пользователей, чтобы установить соответствующие параметры (такие как: измерительная частота, скорость передачи данных CAN/RS485, может идентификатор и режим обнаружения) и отображение измеренных данных в реальном времени, и поддержка логарифмических единиц и линейных единиц. Когда пользователь настроил CAN/M-BUS рабочие параметры, его можно добавить в шину для создания измерительной сети, состоящей из множества датчиков. Обычно используется для мониторинга в крупномасштабной непрерывной производственной линии.

KC9531 может адаптироваться к суровой среде промышленного поля, и может правильно измерить большой нестабильный магнетронный источник питания, обеспечивая пиковое, среднее значение или RMS результаты. В 150 кВт микроволновый мониторинг мощности, после 1 года непрерывной оценки, было доказано, что надежность измерения.

1. Применение продукта

Промышленный высокочастотный нагрев

Промышленная микроволновая печь

Мониторинг мощности СВЧ-оружия

Радар контроля мощности

Электромагнитный мониторинг окружающей среды (необходимо настроить широкополосную антенну)

2. Диапазон измерений

Для KC9531.01, KC9531.02:

+ 10 дБм ~-50 дБм

1 МГц ~ 4 ГГц

3. Информация о продукте

Интерфейс ПК Соответствует спецификации USB2.0;

Интегрированный 1 ~ 2 дорожный CAN-bus интерфейс, поддержка CAN2.0A, CAN2.0B протокол, соответствует ISO/DIS 11898 спецификации;

CAN-bus standard ID может быть настроен пользователем 0×000 ~ 0x7FF;

Скорость передачи данных CAN-bus может быть установлена пользователем 1000kbps, 700kbps, 500kbps, 250kbps, 100kbps, 50kbps, 25kbps, 7kbps;

Вы можете использовать источник питания USB шины, или использовать внешний источник питания (DC + 3.5V ~ DC + 18 V, 300 mA);

CAN-bus или интерфейс RS485 принимает электрическую изоляцию, напряжение изоляции: DC 1000 В;

Частота обновления данных измерений: 200 точек/с (сглаживание), 5000 точек/с

Поддержка plug and play.

4. Поддержка программного обеспечения для инструментов

HX9531_V1.0.exe пользовательское издание; работа на Windows XP/Win7/8/10

5. Технические параметры (KC9531.01/KC9531.02)

Номер заказа	Детали		Мин		В genaral		Макс	Блок	Примечания
РЧ-индекс
Частотный диапазон	1		4000	МГц
Частотный диапазон (примечание 1)	-50		10	ДБм
Режим обнаружения	Выборка (пиковое значение, среднее значение, среднеквадратичное значение)
Минимальная ширина импульса	1	МКС
Погрешность 100 ~ 3500 МГц, 25℃,-40 ~ 0dBm	0,2	ДБ	После того, как известная частота будет исправлена
	1,5	ДБ
Долгосрочная стабильность 1y	0,5	3	ДБ
Повторного тестирования	2	Круглый год
Мощность питания
Напряжение питания	С использованием питание через порт USB	4,5			5,5	V
	Независимый источник питания	3,5			18	V
Потребляемый ток	С использованием питание через порт USB	300	MA
	Независимый источник питания	<100			<400	MA
Выход параметры
USB порт		Для последовательной передачи данных
Подключению CAN-шины		Стандартный протокол CAN (KC9531.01)
RS485		RS485, M-BUS (KC9531.02)
Экологические параметр
Диапазон рабочих температур (примечание 2)		-20			60	℃
Для хранения Температура диапазон		-40			85	℃
Относительная влажность		90	%
Интерфейс
N type-J положительный
РЧ порт постоянного тока Выдерживает напряжение		15	V
Абсолютная Рейтинг
Interiorinput мощность		20	ДБм
Напряжение питания		18	V
Механические параметры
Размер (длина * ширина * высота)		100			60	24	Мм	В том числе радиочастотные порт
Вес		300	g
Ускорение вибрации (примечание 3)		5	g	1 час

Примечание 1: Выберите подходящий соединитель, аттенюатор. Если Электромагнитная среда очень плоха, шнур питания, CAN или USB кабель следует установить на соответствующее магнитное кольцо
Примечание 2: погрешность увеличивается при температуре выше 10 ~ 45 ℃
Примечание 3: в условиях вибрации должны использоваться крепежные болты на корпусе датчика и гибкие кабели. Когда Вибрация отсутствует, радиочастотный интерфейс может использоваться только
