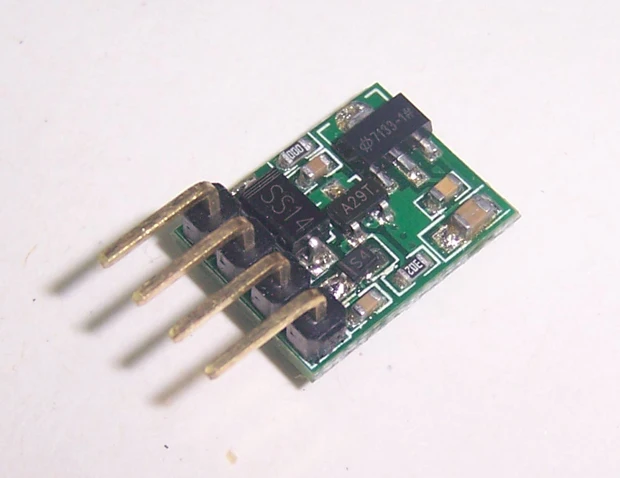

Описание
Основная цель-предотвратить срабатывание переключателя по ошибке.
Один. Функциональные характеристики:
1. Общие функции:Триггер падающего края. Предполагаемое исходное состояние-это открытая цепь, триггер один раз, уровень выхода, триггер снова, статус выходного терминала VoOpen, так круговой.
2 . Функция анти ложного срабатывания: Триггерный сигнал должен длиться в течение определенного периода времени, чтобы быть эффективным, время доступно. 1 секунда-7 бесплатная установка между секундами (шаг расстояние is1second).
3. Первоначальное состояние выходного терминала можно установить свободно после включения питания.
4.Вход включает в себя переключатель контакта анти-встряхивание цепи, очень надежное движение.
5. Выход с защитным диодом, он может быть непосредственно подключен к индуктивной нагрузке, такой как реле.
Два. Напряжение питания:
Direct3V-18V 。
Три. Потребляемый ток:
Энергопотребление в выключенном состоянии only2uA, работаПотребляемая мощность в состоянии 2 мА 。
Четыре. Выходное напряжение:
Может приводиться непосредственно для длительного времени 1500maresistive нагрузки в течение (короткое время доступность2500maelectric ток);
Пять. Назначение:Преобразуйте самоблокирующийся переключатель в микропереключатель, переключатель фонарика и т. д.
Шесть. Размер:
Размер штифта не включает 14 мм × 11 мм
Семь. Метод настройки:
Задняя часть модуля является следующей 4group pad, пронумерованной separately1-4.
1,2, 3 для настройки времени запуска, все открытые цепи, модуль является общей функцией, действие с триггерным сигналом;
1 короткое замыкание колодки №, триггерный сигнал должен быть last1Seconds эффективен;
2 короткого замыкания колодки №, триггерный сигнал должен быть last2Seconds эффективен;
3Pad Короткое замыкание, сигнал триггера должен быть last4Seconds эффективен;
Вышеуказанное время может быть скопировано, самое длинное до 7 секунд.
Номер 4Pad используется для установки модуля Исходное состояние выходного терминала после включения питания;
Открытая цепь, исходное состояние вывода открытое;
Короткое замыкание, исходное состояние выходного терминала низкий уровень 。
Восемь. Определение штифта:
VCC:Питание;
Vo:Выход терминал;
TG:Триггер входного сигнала;
Заземление:Мощность местах 。

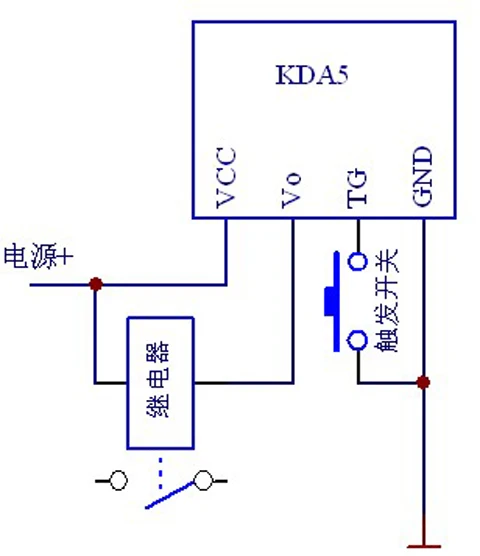

Девять. Пример применения (реле управления):
'
