Kebidu 3D оптический TOSLINK SPDIF 5,1 ARC HDMI аудио экстрактор разветвитель 4 к x 2 к 30 Гц HDMI аудио экстрактор HDMI к аудио экстрактор

Описание

Kebidu 3D оптический TOSLINK SPDIF 5,1 ARC HDMI аудио экстрактор разветвитель 4 к x 2 к 30 Гц HDMI аудио экстрактор HDMI к аудио экстрактор

Kebidu 3D оптический TOSLINK SPDIF 5,1 ARC HDMI аудио экстрактор разветвитель 4 к x 2 к 30 Гц HDMI аудио экстрактор HDMI к аудио экстрактор

Введение

Это высокопроизводительный многофункциональный HD аудио экстрактор. Этот экстрактор может экспортировать звуковые сигналы сигналов HD в систему поставщиков питания. Он также может вернуть локальные программы на телевизоре (например, текущий смарт-телевизор может воспроизводить HD аудио-и видеопрограммы, хранящиеся на u-диске и других мобильных устройствах хранения) и звуковой сигнал ТВ-программы высокой четкости, защищенный беспроводным или проводным к звуковой системе, Позволяет иметь высокое качество аудио среды.

Особенности

Выходной интерфейс поддерживает Канал возврата звука (ARC)

Используйте Светодиодный индикатор для четкого подсчета рабочего состояния продукта

Поддержка функции выбора аудио ID (2CH, 5.1CH, PASS)

HDMI v1.4 поддерживает: 4 k * 2 k @ 30Hz -- 3D

Поддерживает темно Цвет 24/30/36 выход HDMI поддерживает CEC канал

Простая установка

Без потери сигнала

Поддержка цифрового аудио формата, DTS-HD/Dolby-True HD/AC3/DTS/DSD

Технические характеристики

Перевод пропускная способность. ......................... 300 МГц/10,2 Гбит/с

Вход Порты и разъёмы ..................................... ......... HDMI (мама)

Выход Порты и разъёмы ..................................... ........ HDMI (мама)

Выход Разрешение. ........................ 480 ~ 1080p50/60,4 k * 2 k @ 24/30

HDMI Вход кабель. ............................. 1080 p/12 бит (15 м)

HDMI Выход кабель. ........................ 1080 p/12 бит (15 м)

Питание ..................................... ............. DC 5В/1A

Шасси Материал .................................... ........... Металлический корпус

Операционной Температура. .................................... -10 ~ + 55 °C

Для хранения Температура. ...................................... -20 ~ + 60 °C

Относительная. ......................... 20 ~ 90% RH (без конденсации)

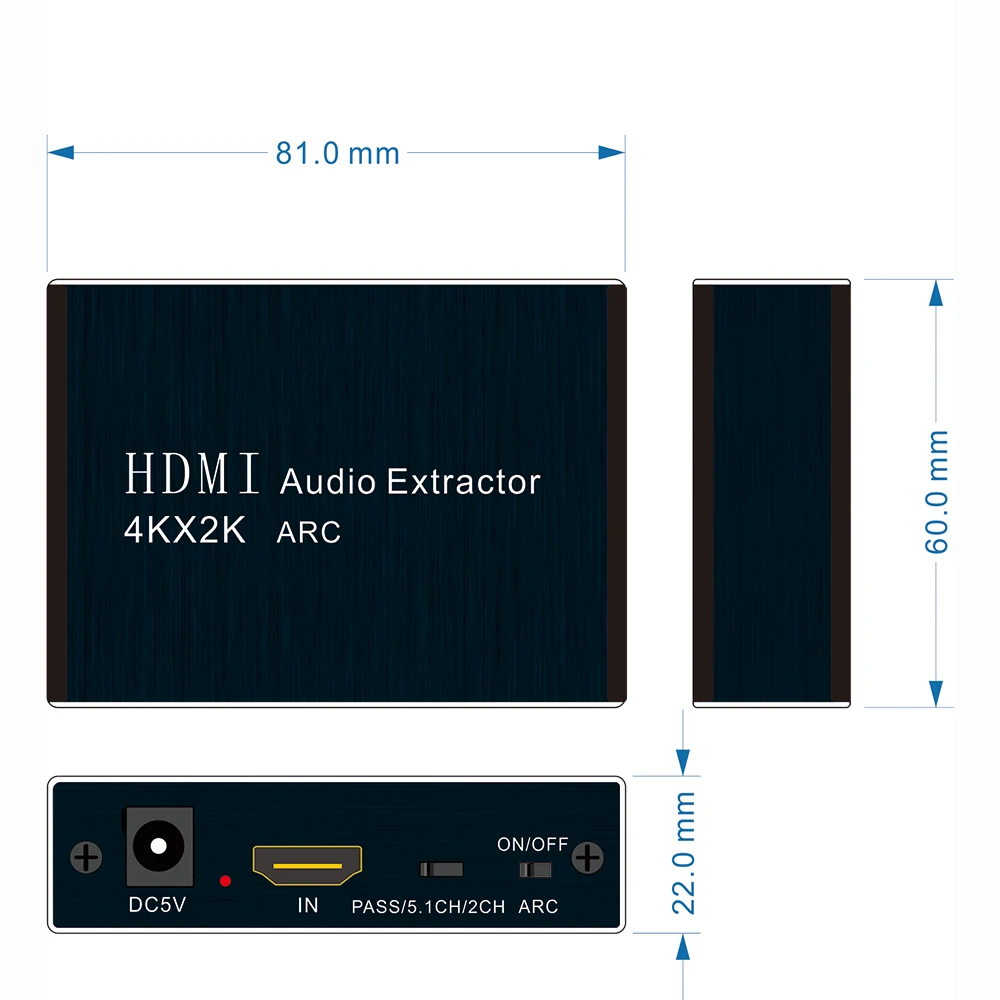

Размеры ...................................... ..... 81*60*22 мм

Вес ...................................... ..................... 90 г

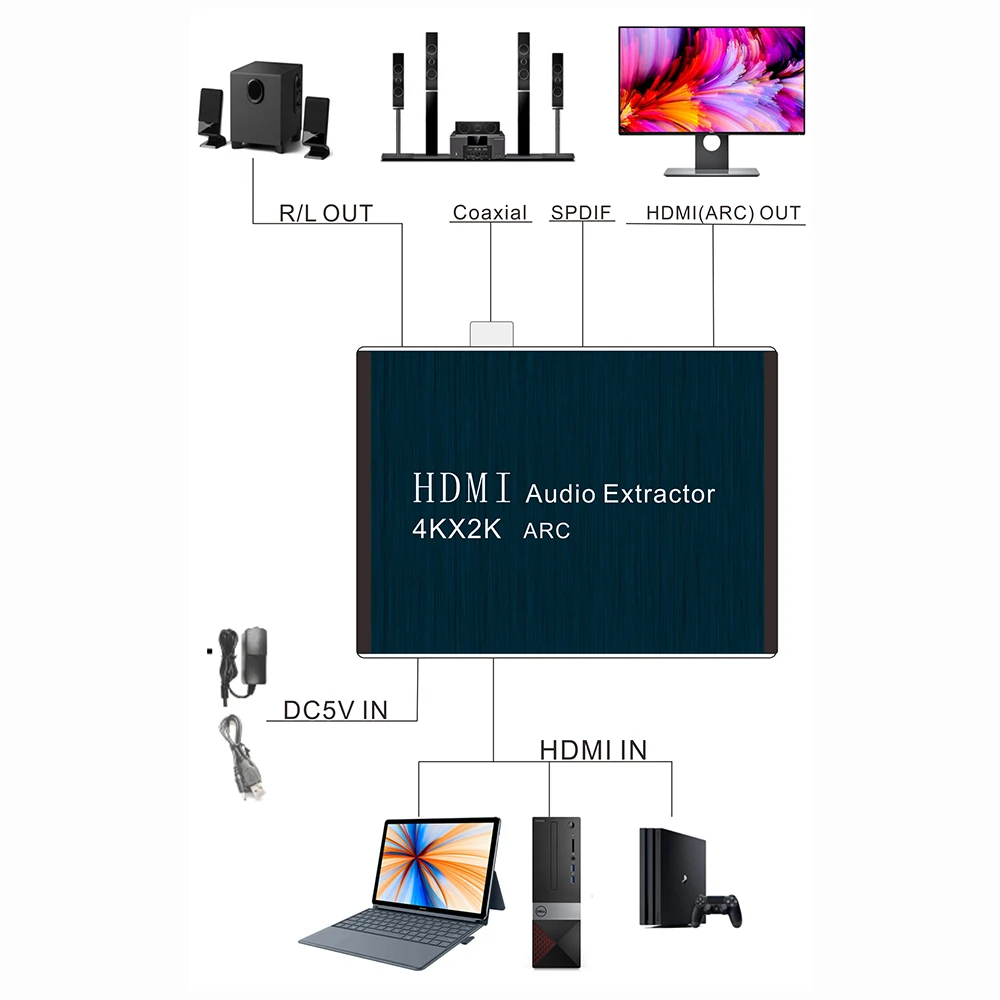

1: интерфейс питания 5 В постоянного тока.

2: входной порт HDMI

3: переключатель выбора формата аудио (EDID).

4: переключатель функции ARC, который может включить или выключить функцию ARC (для использования функции ARC, ваш HDTV должен поддерживать функцию ARC, иначе он не будет работать).

5: выходной порт HDMI

6: SPDIF аудио выходной интерфейс.

7: коаксиальный аудио выходной интерфейс.

8: 3. 5 мм выходной интерфейс.

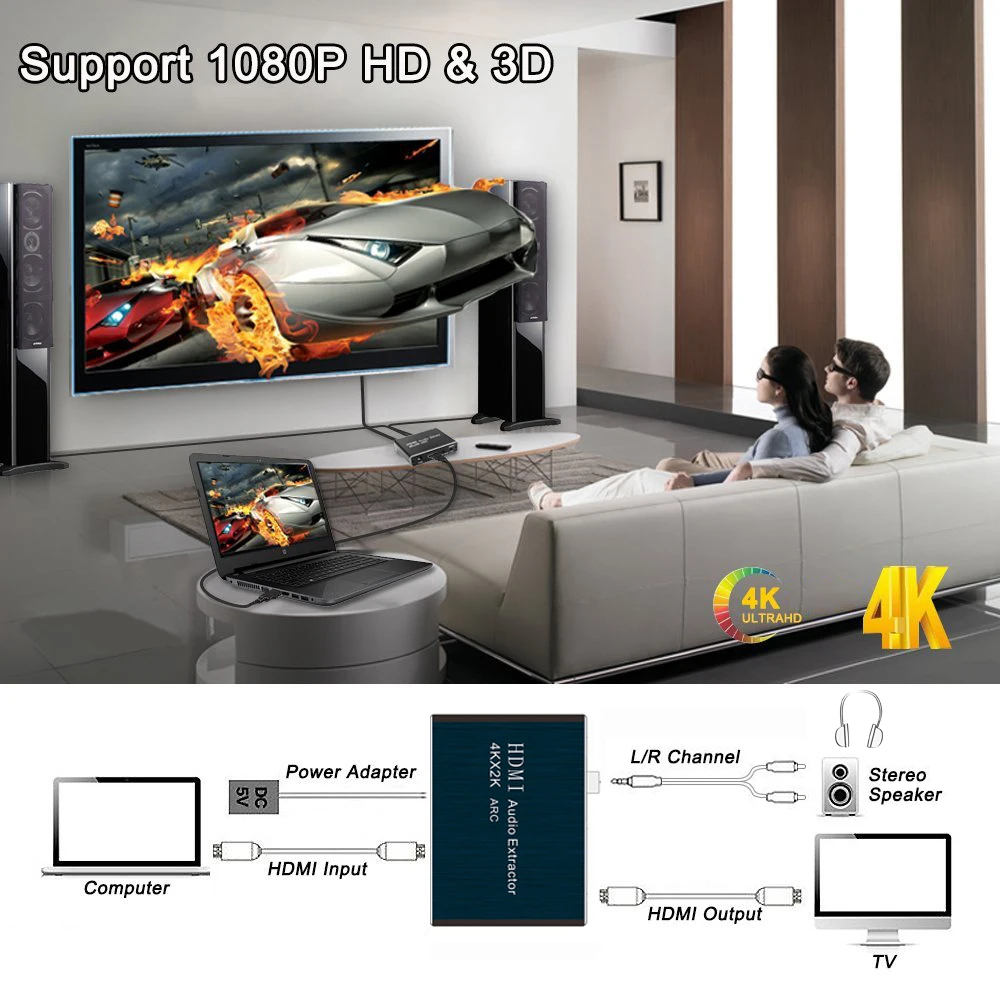

1. Подключите выход DVD/bd hdmi hd к входу HDMI сплиттера через кабель HDMI.

2. Подключите выход HDMI сплиттера к телевизору/дисплею HDMI вход через кабель HDMI.

3. Когда требуется цифровое аудио, подключите его от оптического/выходного разветвителя к оптоволоконному входу усилителя через оптоволоконный кабель.

4. Когда требуется Аналоговое аудио, подключите 3,5 аналогового аудио к телевизору или входу усилителя analaudio через аудиокабель 3,5.

Примечание: каналы отвечают за один в один, и переключатель режима id выбран в режиме 2CH.

5. Наконец подключите головку постоянного тока адаптера питания к входу постоянного тока кодировщика, а затем подключите адаптер к розетке питания.

Посылка в комплект входит:

Аудио-экстрактор HDMI .................................. ....... 2015 г. 1 предмет

DC5V/1A адаптер питания/USB кабель питания. ........................ 2015 г. 1 предмет

Руководство пользователя ..................................... ............... 2015 г. 1 предмет

Обратите внимание:

Пожалуйста, используйте и держите сплиттер, чтобы гарантировать производительность продукта и работать как положено.

1. Пожалуйста, не ставьте это устройство на усилитель, высокотемпературную, пыльную, повседневную или вредную среду.

2. Все детали будут свободны от сильного встряхивания, попадания, падения.

3. Не прикасайтесь к товару мокрыми руками.

4. Пожалуйста, удерживайте штекер при отключении. Не тяните кабель питания напрямую.

5. Пожалуйста, выключите устройство, когда оно не используется в течение длительного периода времени.

6. Пожалуйста, не открывайте крышку и не прикасайтесь к внутренним частям.

7. Пожалуйста, используйте оригинальный заводской адаптер питания.

Вопросы и ответы:

Перед включением экстрактора, пожалуйста, проверьте все сумки и сделайте все вещи подключенными. Общие проблемы и решения Леванта являются покупками следующим образом.

Нет	Описание проблемы	Решений
1	Не подключенный к питанию	1. Проверьте, надежно ли вставлен штекер питания. 2. Нажмите кнопку питания, чтобы проверить, входит ли он в режим ожидания питания.
2	Нет звука/нормальный звук	1. Подтвердите, что каждый канал и интерфейс корректны и подключены в зависимости от 2. Подтвердите, что формат входного аудиосигнала является форматом, поддерживаемым продуктом. 3. Подтвердите, что Настройка переключателя режима аудио EDID является прерогативой 4. Подтвердите настройку громкости усилителя/телевизора и был ли он приглушен
3	Ошибка изображения/изображения отсутствует	1. Подтвердите, что источник сигнала и телевизор включены и подключены к устройству. 2. Проверьте, установлена ли слишком высокая разрешающая способность источника сигнала 3. Вместо этого считывается идентификационная информация устройства. Рекомендуется выключить и перезагрузить. 4. Качество провода не хорошее (требования к кабелю HDMI с HDMI1.4 стандартом)
4	У ARC нет выхода звука	1. Пожалуйста, подтвердите, что выходной интерфейс HDMI сплиттера подключен к входному интерфейсу HDMI телевизора с интерфейсом ''arc''. 2. Пожалуйста, подтвердите, что Телевизор включен "внешний Аудио режим"
