Описание

Керамический фильтр 10,7 МГц диапазон вставки компенсация потери цепи Промежуточный частотный фильтр узкополосный фильтр

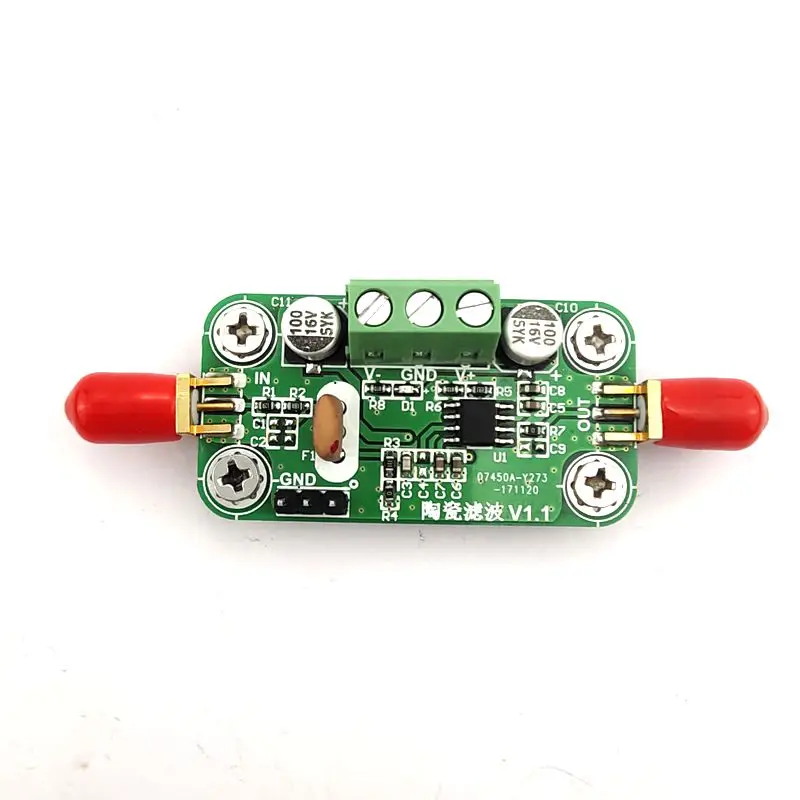

Один.Краткое введение к модулю

Керамический фильтр изготовлен из свинцового циркониевого титанового керамического материала. Керамический материал изготовлен в лист, с серебряным покрытием с обеих сторон используется в качестве электрода, имеет пьезоэлектрический эффект после поляризации высоким напряжением постоянного тока, и функции в качестве фильтра. Широко используется. В приёмниках связи, телевизорах, видеозаписях, радио и других электронных продуктах для компонентов выбора частоты, которые являются обычными керамическими фильтрами бандпаса на 10,7 МГц. Он имеет характеристики стабильная производительность, нет регулировки, и низкая цена, которая заменяет традиционный LC сетка-фильтр. Этот модуль также может использоваться в качестве фильтра IF цепи 2017 национального конкурса электронного дизайна для студентов F-amplude модуляции сигнала обработки эксперимента.

Основные особенности модуля заключаются в следующем:

(1) Частота: Центральная частота 10,7 МГц, ошибка ± 0,1 МГц: 3 дБ Полоса пропускания 200 кГц ± 50 кГц,

(2) компенсация потери вставки: модуль имеет цепь усилителя для компенсации потери вставки керамического фильтра. Выход центрального частотного сигнала равен входу: пользователь может также изменить коэффициент усиления по мере необходимости для достижения усиления входного сигнала.
(3) Выходное сопротивление: 50Ω.
(4) Источник питания: ± 5В.
(5) входные и выходные интерфейсы: интерфейс SMA.
(6) Размер модуля: 4,8 см × 2. 5 см. wo.Интерфейсный модуль

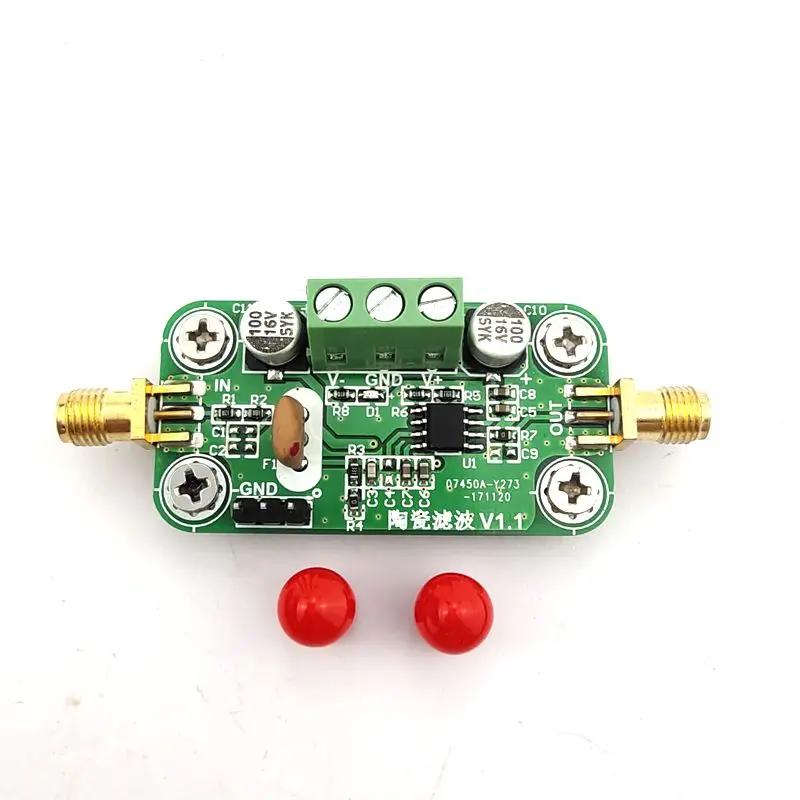

Интерфейс модуля показан как показано на диаграмме.

Интерфейсный модуль схематичный рисунок

Три.Интерфейсный модуль подключения

С блоком питания и так далее, соединение для отладки модуля показано как показано ниже. (Эта ссылка не включает следующие аксессуары для тестовой таблицы, необходимо приобретать отдельно)
