Описание

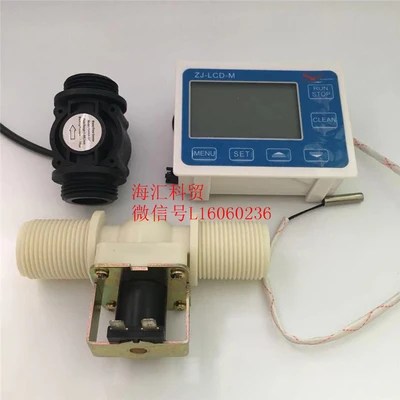

Тип 1; Дисплей + однодюймовый клапан + датчик + блок питания
Тип 2; Дисплей + однодюймовый клапан + медный датчик + блок питания
Тип 3; Дисплей + датчик
Тип 4; Дисплей + однодюймовый клапан + датчик
Тип 5; Дисплей + однодюймовый клапан + медный датчик
Тип 6; Дисплей + 1 дюймовый медный датчик
Адаптер питания вход 220 V (комнатная мощность)-Выходное напряжение 24 V ток 1.5A

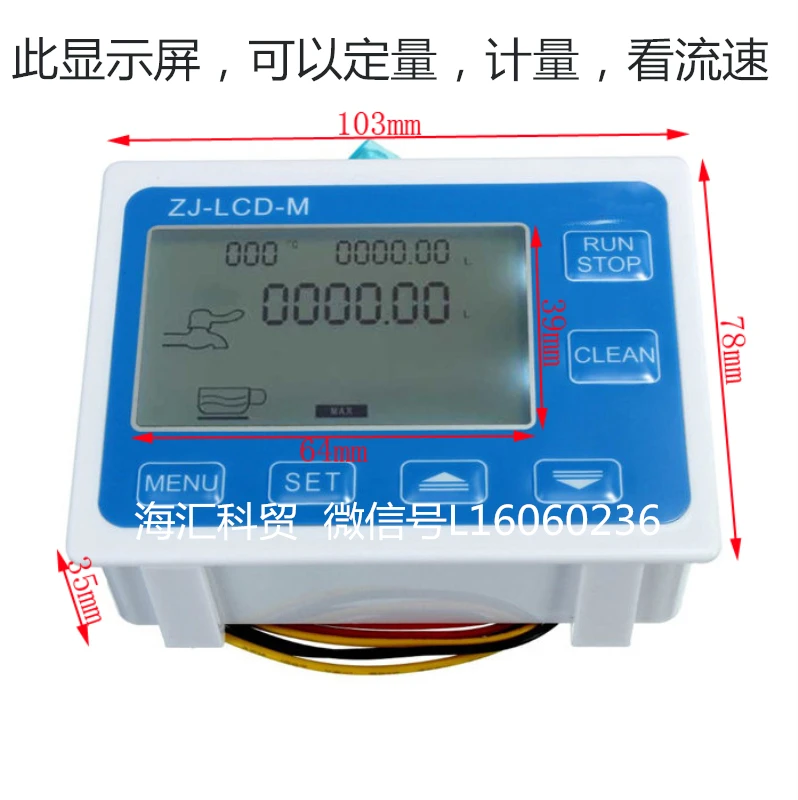

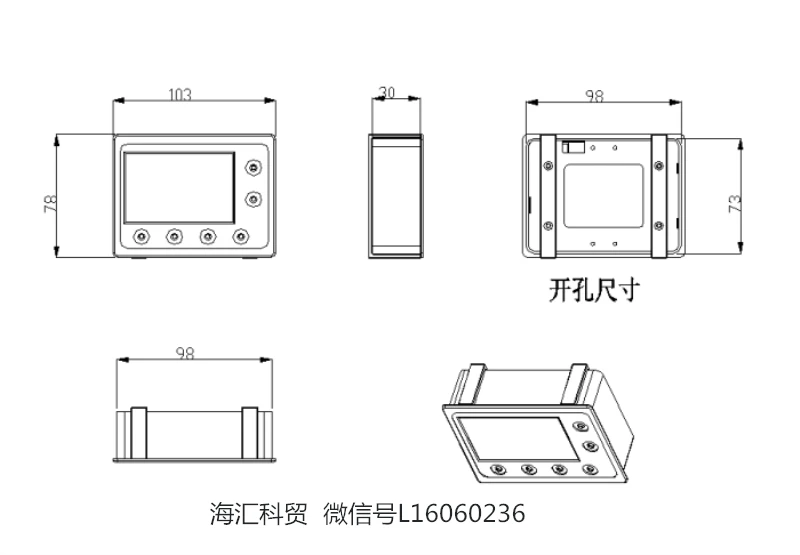

Этот дисплей может измерять, измерять и видеть скорость потока.
Во-первых, использование и рабочие характеристики
Эта система является новым типом измерения потока и управления прибором с использованием передовой одночиповой микрокомпьютерной технологии, DC24V±8V широкий диапазон питания, ЖК-динамический дисплей. Ультратонкий дизайн, благородный и красивый. Он имеет преимущества небольшого размера, вес под светильник, интуитивно понятный дисплей, четкость и высокая надежность. Оно совмещено с датчиком потока выхода импульса и соленоидным клапаном для формирования системы управления потоком. Подходит для нефтяных, химических, фармацевтических, пищевых, малых и средних машин чистой воды. Количественный (пакетный) контроль потока газа и жидкости в отрасли. Особенности заключаются в следующем:
1. Ультратонкий дизайн, гибкая установка: подходит для сборки различных моделей, прост в использовании;
2, использование большого белого ЖК-экрана с подсветкой: красивый, благородный, так что он действительно цифровой;
3, использование ультра-широкого диапазона внешнего источника питания: делает его более широко используемым, более подключенным к различным моделям;
4, оснащен датчиками, соленоидными клапанами, может достичь различных промышленных газов, потока жидкости, количественного (пакетного) управления и отображения;
5, обнаружение температуры: может обнаруживать температуру и отображение каждой жидкости;
Во-вторых, электрические параметры
Диапазон рабочего напряжения: DC24V ± 8 V/1A
Рабочее напряжение электромагнитного клапана: DC12V/0.3A-0.5A (нормально закрытый электромагнитный клапан)
Напряжение зонда потока: DC5V (Входной импульсный сигнал зонда потока)
Количественный диапазон: 0,1-9999 литров, значение K может быть помещено в приборе постоянной максимум 1-9999 литров/минуту
В-третьих, инструкции по подключению цепи

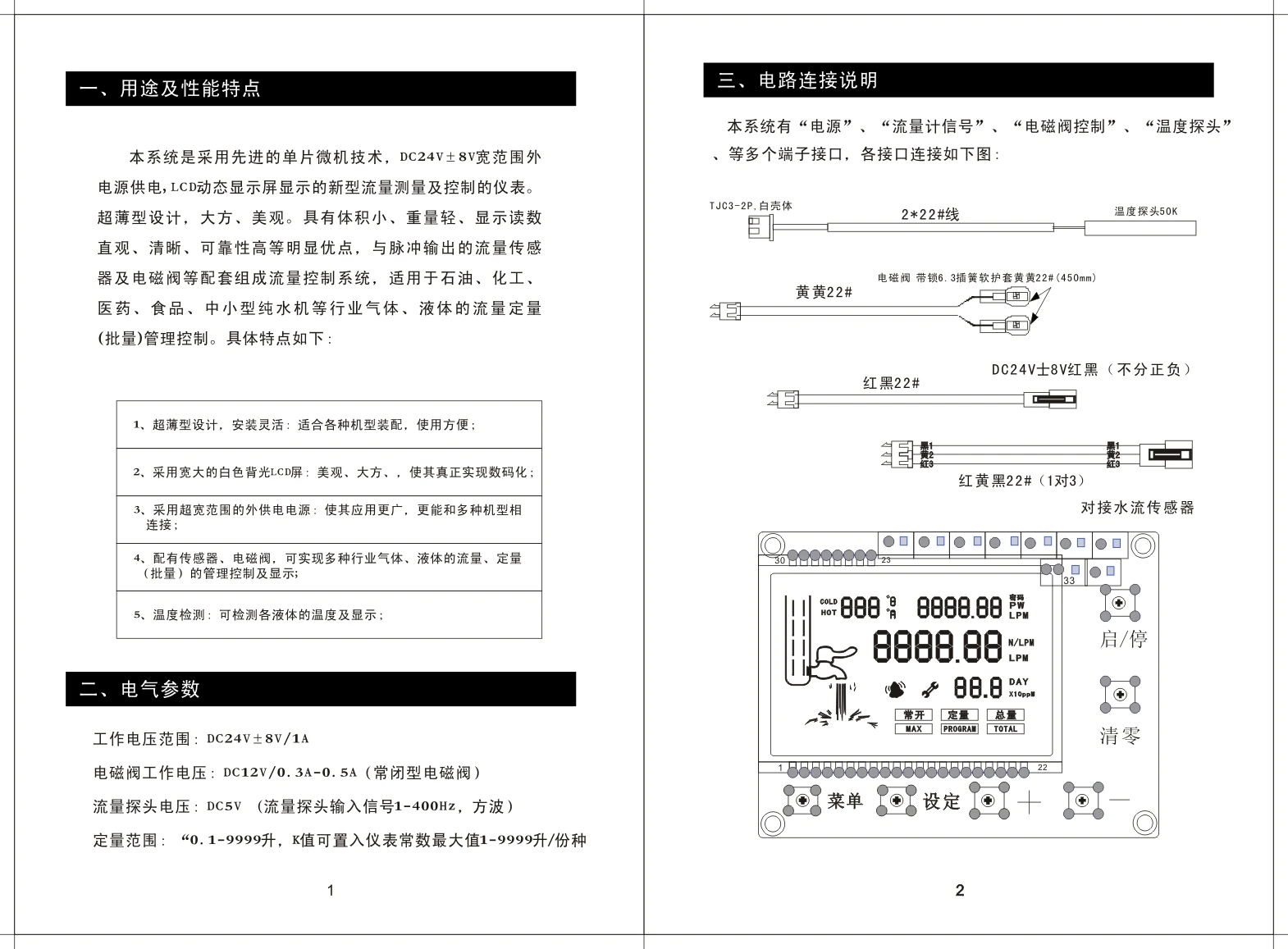

Система имеет "источник питания", "сигнал расходомера", "Соленоидный клапан управления", "Температурный Зонд", и другие терминальные интерфейсы, каждый интерфейс подключен, как показано ниже:
Четвертое: на пуговицах
Система имеет шесть кнопок: «Кнопка меню», «Кнопка установки», «+ кнопка», «-кнопка», «кнопка запуска/остановки», «Кнопка очистки».
А) клавиша меню: нажмите «Меню», чтобы переключить запрос: количественное значение настройки в реальном времени, общее значение потока, значение K измерения потока и подтверждение параметров. (Появится соответствующий дисплей состояния);
Б) Кнопка установки: Установите параметры;
В) + клавиша: установка цифрового значения +;
Г)-клавиша: установка цифрового значения-;
Е) Кнопка Пуск/Стоп: запуск и пауза;
F) четкий ключ: четкая работа;
Пять, инструкции по настройке функций и параметров
Количественная Настройка и значение в реальном времени;
Количественная Настройка или значение в реальном времени-интерфейс отображения по умолчанию;
* Включение питания, верхний левый угол ЖК-экрана показывает значение температуры жидкости;
* Значение пользовательской настройки отображается в правом верхней части; значение потока в реальном времени отображается посередине.
* И сохранить последнее значение операции; нижний левый угол показывает состояние потока
* Текущий статус настройки отображается в правом нижней части (текущий статус настройки может быть отображен на китайском или английском языках)
Примечание: подсветка всегда включена при запуске, вы не можете войти в настройки, вы можете только войти в настройки, когда вы остановитесь. Подсветка выключается при остановке.

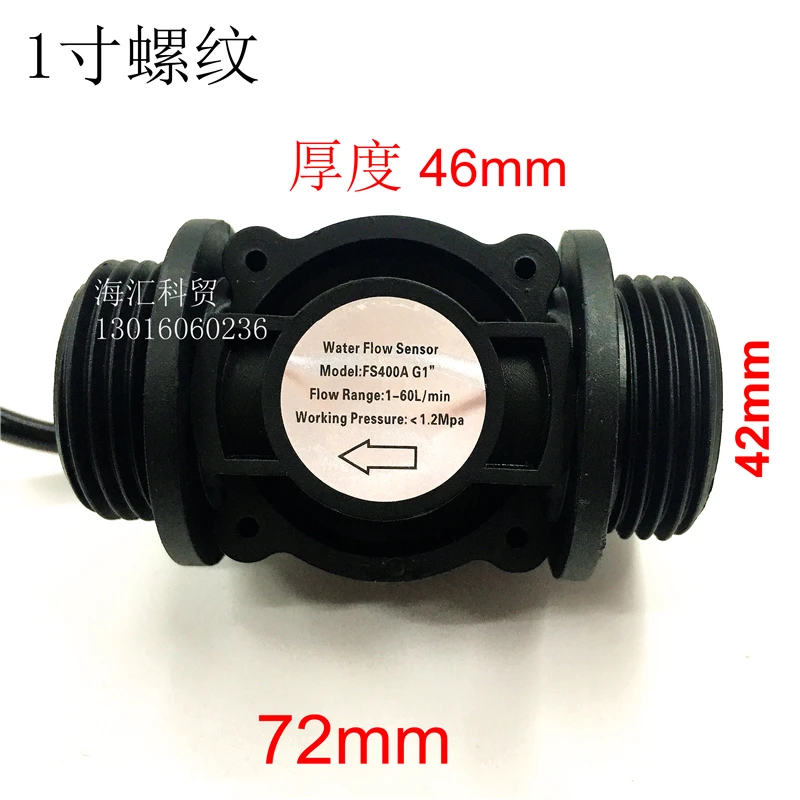

Выберите пластиковый однодюймовый FS-400A датчик расхода воды
Меры предосторожности по использованию:
Строгое воздействие и химическое воздействие строго защищены.
Строго запрещено бросать или ударять.
Температура среды не должна превышать 120 градусов
Во-вторых, форма выходного сигнала: NPN квадратная волна
В-третьих, метод свинца:
1 красный в соединен с положительным полюсом
2 желтый Выход NPN сигнала линии
3 Черный GND подключен к отрицательному
Частота: F = 4,8 * Q (л/мин) погрешность: ± 2% с расходом 1л, 4,8*1*60 равен количеству импульсов, протекающих через 1 литр воды на выходе: 4.5-15в постоянного тока, ток не может превышать 10мА, около одного литра воды на выходе, около 288 импульсов
То есть, расчет частоты = постоянный * единичный поток (л/мин) * Время (секунды)
Диапазон расхода: 1-60л/мин
Выберите YF-B10 однодюймовый медный Датчик потока с резьбой
Красный в соединении положительного полюса
Желтый выход сигнала
Черный GND отрицательный электрод
Частота: F = 4 * Q (л/мин) +/-5%,
Ошибка: ± 2%
Напряжение: 4.5-15VDC, в настоящее время не exceed10mA,
Диапазон расхода: 2-50л/мин
Электромагнитный клапан:
12 В обычно закрытый вход клапана,Откройте клапан при включении
'
