Комплект графическая установка для измерения параметров конденсаторов Индуктивный резистор DIY Многофункциональный конденсатор+ индуктивность+ резистор+ SCR набор

Описание

Детали:

Управление одной кнопкой, автоматическое отключение.

Только 20nA ток отключения.

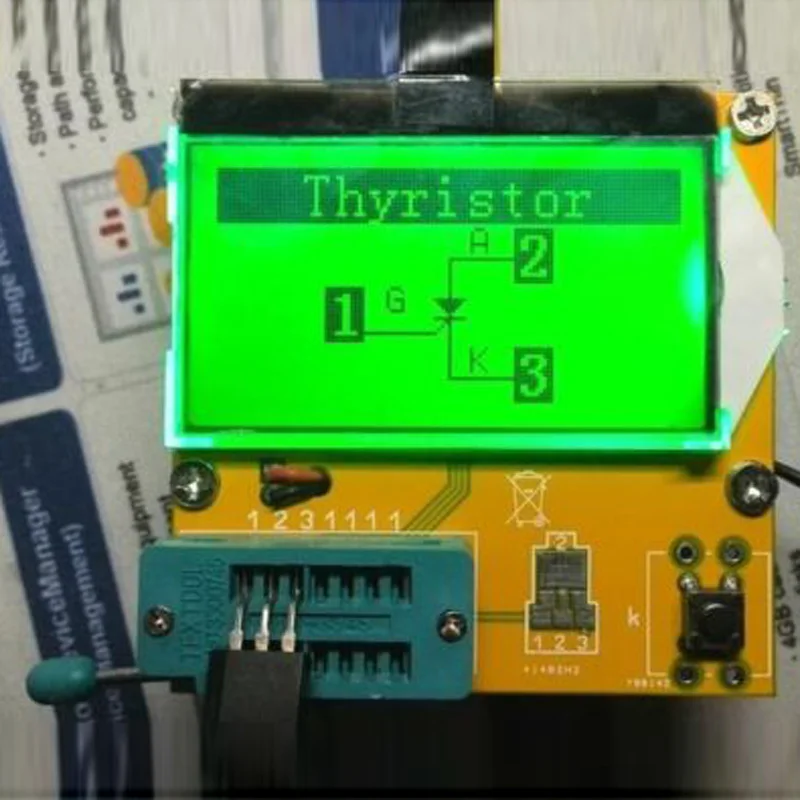

Автоматически обнаруживает NPN, PNP биполярные транзисторы, n-канал и p-канал MOS FET, JFET, диоды, два диода, Тиристоры малой мощности однонаправленного и двунаправленного тиристора.

Автоматическая идентификация компонентов pin композиция.

Измерение биполярного коэффициента усиления тока транзистора и порогового напряжения основного излучателя.

С помощью порогового напряжения и коэффициента усиления высокого тока для определения составные Транзисторы Дарлингтона.

Может обнаруживать биполярные транзисторы и МОП-транзисторы защитные диоды.

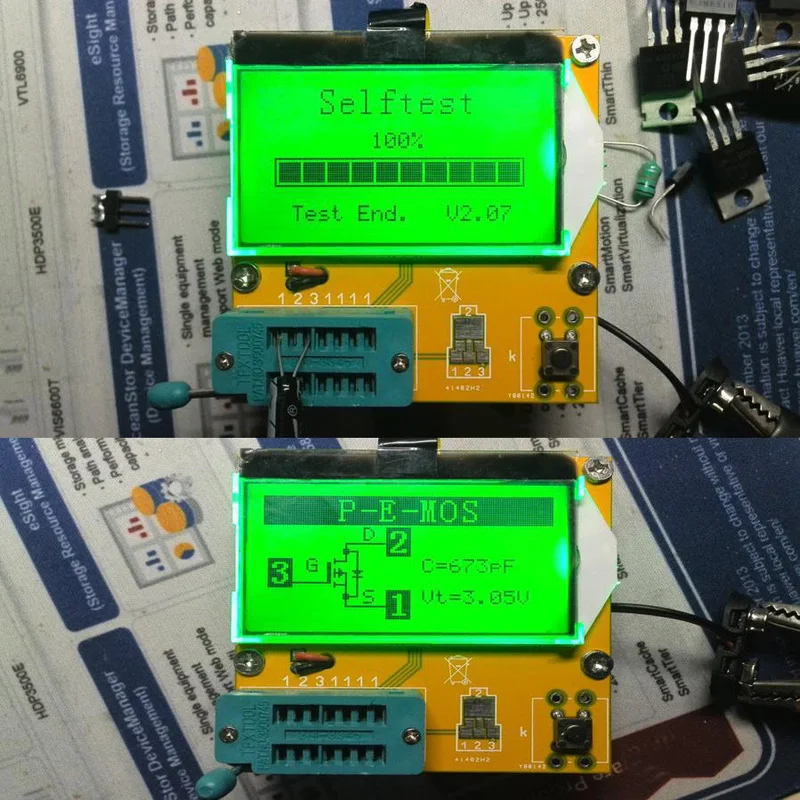

Измерение порогового напряжения и емкости ворот MOS FET.

Может одновременно измерять два резистора и символ резистора. Отображается справа с десятичным значением 4. Символ сопротивления на обеих сторонах показывает контактный номер. Поэтому вы можете измерить потенциометр. Если стеклоочиститель потенциометра не переносится в экстремальное положение, мы можем отличить середину и оба конца штифта.

Разрешение измерения сопротивления 0,1 Ом, можно измерить 50 м Ом.

Может измерить емкость для измерения емкости 30pF-100mF, разрешение 1pF.

2 мкФ больше конденсаторов может одновременно измерять эквивалентные значения сопротивления ESR Серии. Два вида могут отображаться с десятичным значением, разрешением 0,01 Ом.

Может быть в верном порядке и символ диода отображает два диода, и дает диодное прямое напряжение.

Светодиодный индикатор обнаружен как диодное напряжение вперед выше. Комбинированный светодиодный индикатор определяется как два диода.

Диод Зенера Eeverse составляет менее 4,5 В.

Может измерить однодиодную обратную емкость. Если биполярный транзистор подключен к основанию и коллектору или излучателю штифта, он может измерить коллектор или излучатель соединения обратной емкости.

Можно получить с одним выпрямителем измерения мостовое подключение.

Функция:

1. Добавить функцию обнаружения напряжения загрузки

2. Автоматическое обнаружение NPN и PNP транзисторов, n-канальный и p-канальный MOSFET, диодов (включая двойной диод), тиристоров, транзисторов, резисторов и конденсаторов и других компонентов,

3. Автоматическое тестирование контактного элемента и отображение на ЖК-дисплее

4. Может быть обнаружен, чтобы определить транзисторный излучатель вперед смещение напряжения транзистора, MOSFET защиты диода и коэффициент усиления основания

5. Измерьте пороговое напряжение и емкость ворот MOSFET

6,1602 ЖК-дисплей использует ЖК-дисплей (12864 ЖК-дисплей с задней подсветкой)

7. Высокая скорость тестирования, действительный тест компонентов: 2 секунды (за исключением большого конденсатора измерения большой емкости также занимает долгое время, измеренное время одной минуты является нормальным)

8. Одна кнопка работы, проверка включения, получить ключ.

9. Режим отключения энергопотребления: менее 20 nA

10. Функция автоматического отключения питания, чтобы избежать ненужных отходов, экономия заряда батареи, улучшенный Срок службы батареи.

Тесты диапазоны:

Индукторы, конденсаторы, диоды, двойной диод, mos, транзистор, SCR, регулятор, светодиодный, ESR, сопротивление, регулируемый потенциометр

Сопротивление: 0,1 Ом разрешение, максимум 50 м ом

Конденсатор с алюминиевой крышкой: 25pf-100000 мкФ

Индукторы: 0,01 mH-20 H

Новый Функция:

1: автоматическое обнаружение NPN и PNP транзисторов, n-канальный и p-канальный МОП-транзистор, диод (включая двойной диод), тиристор, транзистор, резистор и конденсатор и другие компоненты

2: Автоматическое тестирование штыря компонента и отображение на ЖК-дисплее

3: может обнаруживать транзистор, МОП-транзистор, коэффициент усиления диодов и основание, чтобы определить излучатель транзистора вперед смещенное напряжение

4: Измерьте емкость ворот и ворот порогового напряжения MOSFET

5: Используйте 12864 жидкокристаллический дисплей с зеленой подсветкой

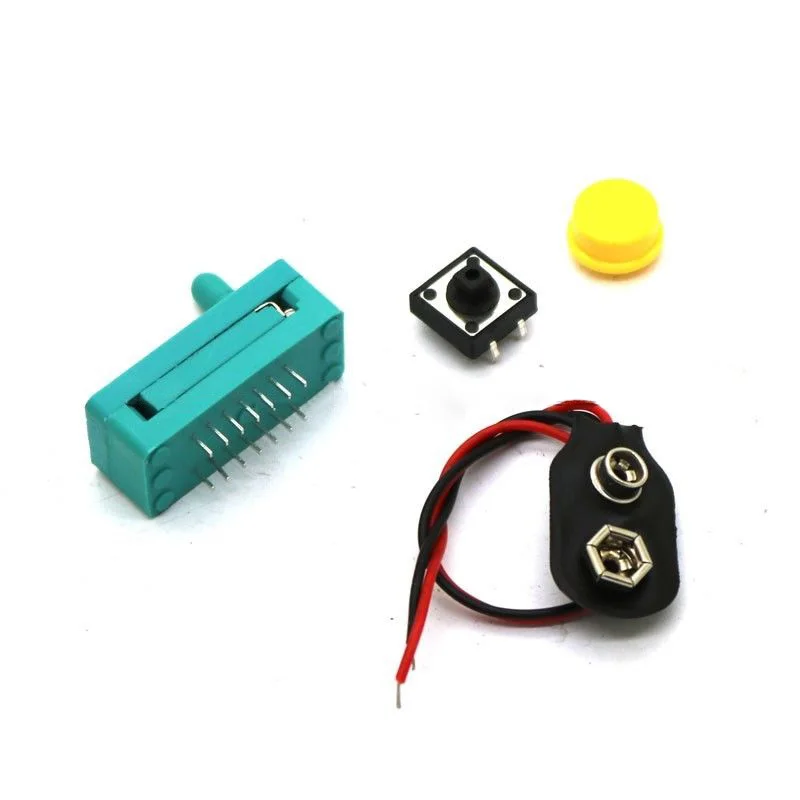

Посылка в комплект входит:

1 * Графический тестер функций

Полезный совет:

LCR-T3 Графический мульти-тестер функций резисторный конденсатор + + + SCR + Диод + транзистор + mos индуктивность трубки.

ЖК-дисплей 12864, с подсветкой, цвет подсветки, как правило, желтый-зеленый.

9 в аккумулятор питания. При длительной мощности вы можете использовать два литиевых аккумулятора 8,4 в, состоящие из.

Примечания:

1, реальный цвет изделия может немного отличаться от изображений, показанных на сайте, вызванных множеством факторов, таких как яркость вашего монитора и яркость света.

2, пожалуйста, допускайте небольшое отклонение вручную для данных.

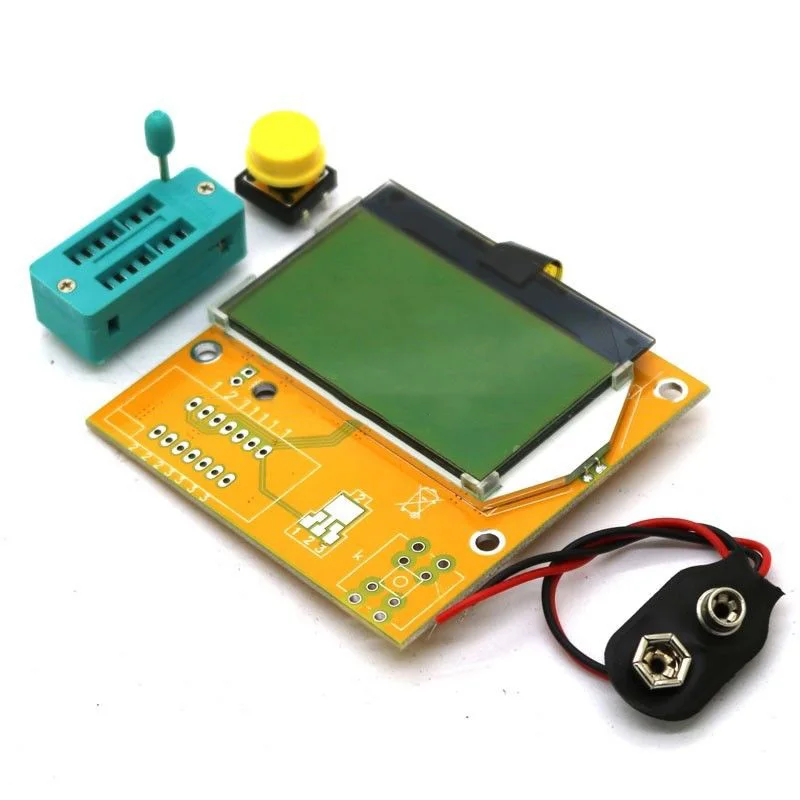

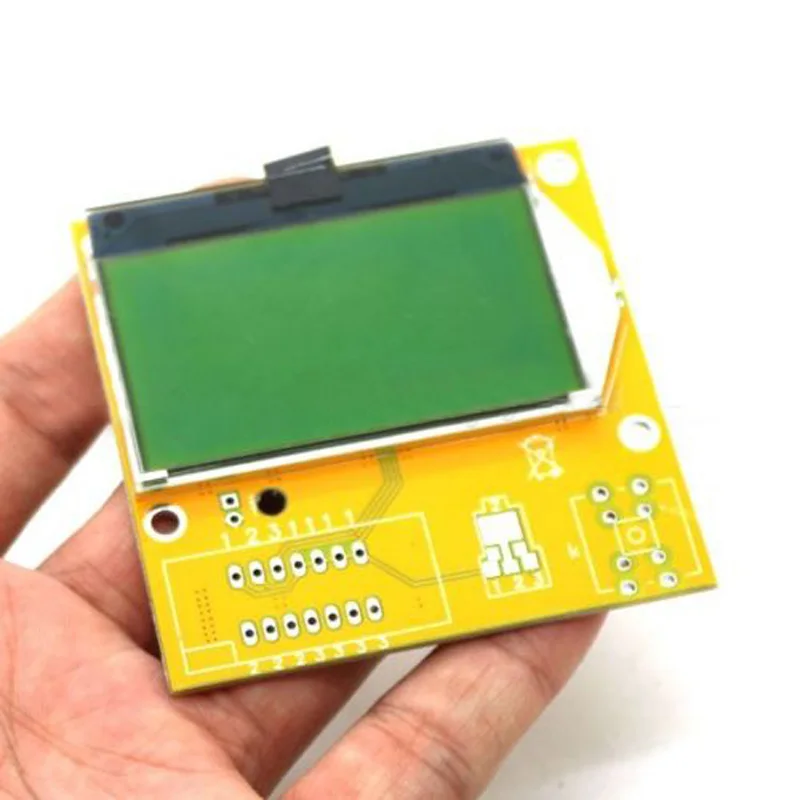

3, это комплекты, не собранные.

4, ЖК-дисплей с слоем защитной пленки.

5. Перед измерением емкости конденсатор должен быть разряжен, в противном случае, очень может повредить счетчик.
